灯体内部线束系统承担电源与控制信号在各子模块之间的分配任务，直接影响整灯长期可靠性。下面介绍万连科技定制化线束解决方案在景观照明中的应用策略，分析PH2.0、XH、M8、M12等接口的灵活组合与线束定制设计方法，并阐述端子压接与热缩防护工艺对内部连接可靠性的保障机制。
- 场景需求分析
相较单一连接器，灯体内部线束系统往往更直接地影响整灯长期可靠性。该模块承担电源、控制信号在驱动板、光源模组、传感器及控制接口等各子模块之间的分配任务，长期处于灯具内部温差变化与结构微振动环境中。若线序设计不合理、接线防护不足或线材选型不当，极易出现线材老化脆化、接触松动、短路断路等问题，故障点隐蔽且维修成本高。
- 产品应用方案
针对景观照明灯体内部线束的复杂性，万连科技提供从需求分析到批量交付的定制化线束解决方案。方案以终端功能需求为导向，结合灯具结构空间、电流等级与信号类型进行线束设计，在景观照明灯具内部线束定制中，可灵活组合PH2.0、XH、M8、M12等多种连接器接口形式，根据灯具内各模块位置进行长度匹配与分支设计，实现“一线多端”的集成化分配。
- 技术特性

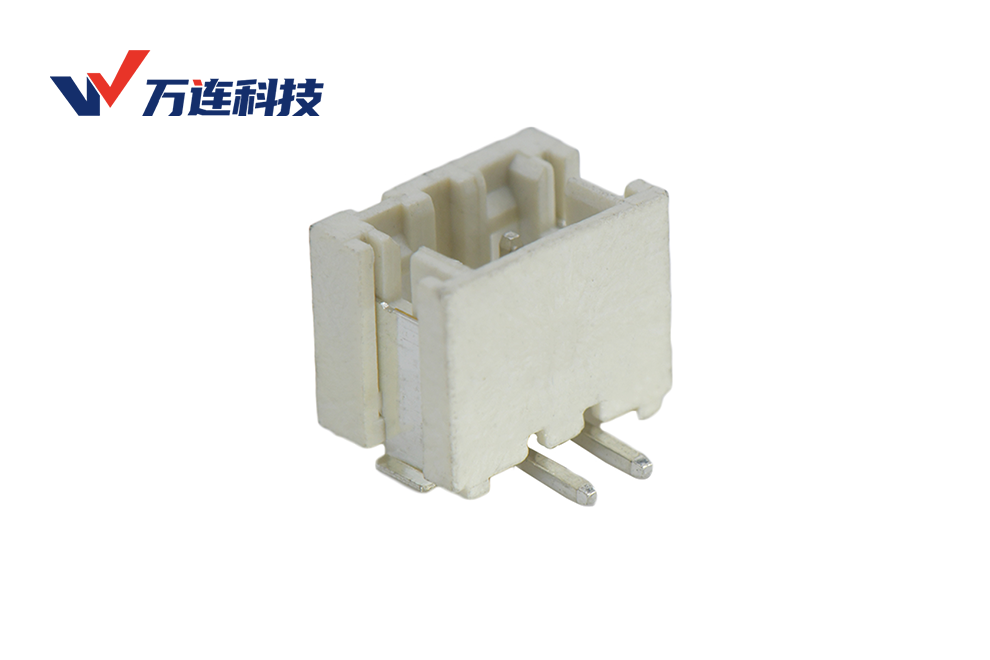

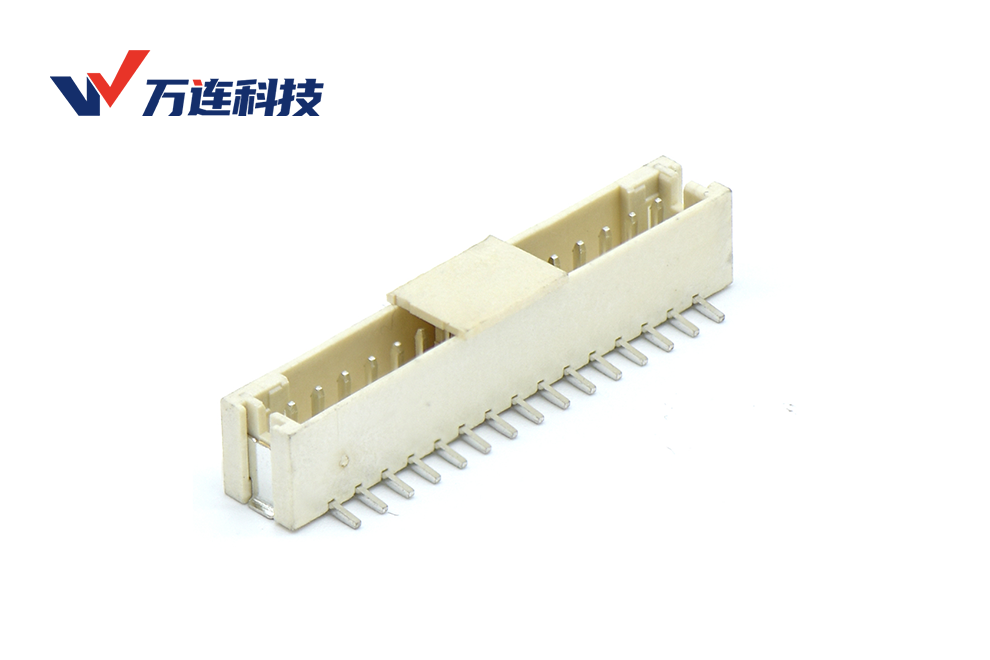

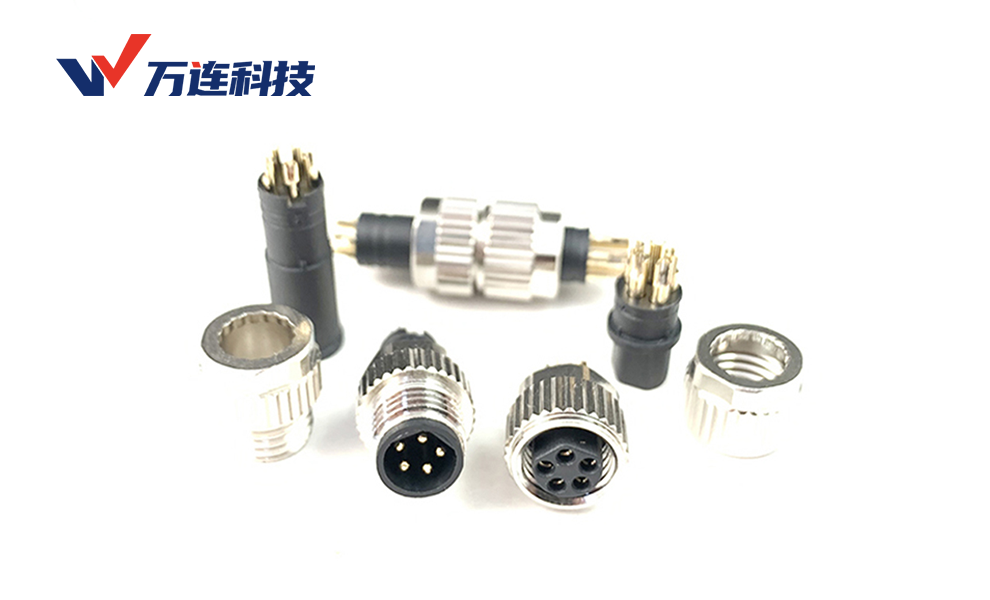

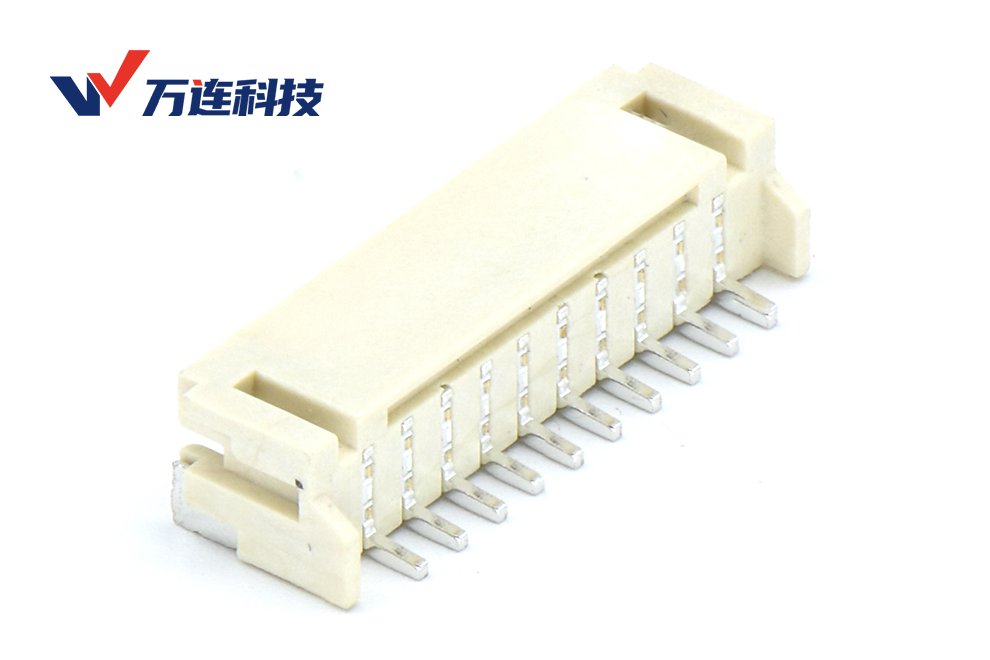

- 接口组合灵活：PH2.0（2.00mm间距，通用型）适用于信号传输，XH（2.54mm间距）兼顾信号与中小电流供电，M8/M12满足防水穿墙需求。
- 线材选型规范：根据电流大小选择适配线规（22~28 AWG低压信号线，18~22 AWG电源线）；户外灯具内部高温区域选用硅胶线或XLPE交联聚乙烯线，普通区域选用PVC电子线。
- 工艺保障：端子采用精密压接工艺，压接后截面经金相分析验证压缩比（推荐75%~85%）；分支节点采用热缩管双重绝缘防护，防止线束在灯具内部振动摩擦导致绝缘破损；线束外部可包裹耐磨编织网或波纹管以增强机械防护。
- 万连科技定制线束核心能力
- 连接器接口类型：PH2.0、XH2.54、M8、M12及各类线对板/线对线接口
- 线材类型：PVC电子线、硅胶线、XLPE高温线、PUR耐油线
- 线规范围：18~28 AWG
- 工艺类型：端子压接、浸锡、热缩管防护、编织网外包
- 检验标准：100%导通测试、拉拔力测试、外观检查
- 定制维度：长度、分支数量、线序定义、标签标识、连接器型号组合
- 应用效果
采用定制化线束方案后，灯具内部连接从“手工焊线散装”升级为“标准化线束总成”。装配工序由多步焊接简化为“即插即用”，生产效率显著提升。热缩防护与耐磨外包使线束系统在灯具全生命周期内保持稳定，系统性降低了内部连接失效风险。
万连科技定制化线束方案以灵活接口组合、规范线材选型与精密压接工艺，为景观照明灯体内部连接提供了系统级解决方案，为灯具在大规模部署与长期运行中的连接可靠性奠定坚实基础。
