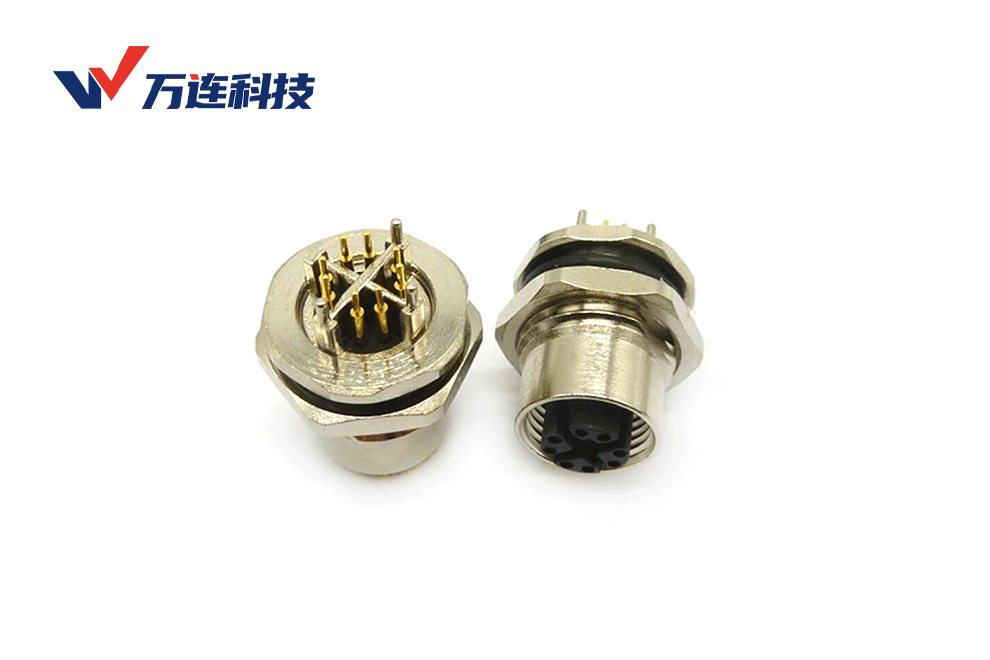

镀层厚度不仅关乎防护寿命，更直接作用于插拔力与接触电阻。本文分析镀层厚度变化对摩擦系数、接触斑点面积及微动磨损行为的影响机制。针对金、锡、银三种主流镀层，给出不同应用场景下的推荐厚度范围，并提出工艺控制与测量方法。
“越厚越好”是镀层厚度选择的常见误区。过厚镀层不仅增加成本，还可能导致插拔力超标、端子应力增大甚至疲劳断裂。合理设定镀层厚度是实现连接器机械与电气性能协同优化的关键。
- 镀层厚度对插拔力的影响
插拔力中的摩擦力分量与镀层剪切强度直接相关。较厚的软镀层（如纯金）在插合时易发生粘着磨损，导致摩擦系数升高、插拔力增大。对于锡镀层，厚度增加会加剧摩擦氧化物的产生，同样推高插拔力。相反，过薄镀层则易磨损穿透，暴露底层镍或铜，导致腐蚀与力值突变。
- 镀层厚度对接触电阻的影响
接触电阻主要由收缩电阻与薄膜电阻构成。较厚镀层可更有效覆盖基底粗糙度，增大实际接触面积，降低收缩电阻。同时，厚镀层提供更长的腐蚀介质渗透路径，延缓孔隙腐蚀。然而，对于纯金镀层，厚度超过一定阈值（约 1.0 μm）后，接触电阻改善已不明显，边际效益递减。
- 各镀层推荐厚度范围
- 镀金：
- 装饰性/低插拔：0.1~0.4 μm（闪金）
- 工业级/中等寿命：0.8~1.3 μm
- 高可靠性/军用：≥1.3 μm，常配合镍底 2.5~5.0 μm
- 镀锡：
- 消费电子：2~4 μm
- 汽车/高防腐蚀：5~10 μm
- 镀银：
- 一般工业：2~5 μm
- 大电流/高频：5~10 μm（需防变色处理）
- 厚度优化控制与测量
- 局部与整体：关键接触区域需保证最小厚度，非功能面可减薄。可采用刷镀或局部镀工艺节省贵金属。
- 测量方法：X 射线荧光光谱法（XRF）是快速无损测厚的标准手段，需定期用标准片校准。
- 工艺窗口：电镀参数（电流密度、时间、溶液浓度）需精确控制，确保厚度均匀性与一致性。
镀层厚度设计需精确平衡插拔力、接触电阻、耐腐蚀性与成本。依据应用等级选择合适厚度区间，并结合过程控制确保镀层质量，是连接器制造的关键环节。
