一条线束在装配后偶发断讯，问题未必出在线材或连接器本体。焊点表面发暗、焊料没有充分铺展，或者受力后出现微小裂纹，都可能让导通在出厂时正常、在振动或插拔后变得不稳定。对工程师来说，焊点质量不是看起来“有锡”就够了，而是要把可见状态、机械连接和工艺记录放到同一套判定逻辑中。
万连在连接器与线束制造中，会先根据端子形式、线径、焊盘材料、使用载荷和客户图纸，锁定对应料号的焊接工艺卡。这样做的价值在于：采购方拿到的不是抽象的“焊得牢”，而是能与样件、图纸和量产条件对应的制造要求；工程团队也能在变更线材、端子或焊料时重新核对条件。
1、先看润湿与覆盖，再判断焊点是否可接受
润湿描述的是熔融焊料能否在被焊表面形成连续、受控的铺展。表面氧化、助焊剂活性不匹配、加热不足或受热时间失控，都可能让焊料呈现堆积、缩珠或边界不连续。此时即使焊料量看似足够，也不能据此认定连接界面已经满足使用要求。
对于明确采用该判据的料号，万连科技会在工艺卡中把焊锡均匀铺展覆盖率≥90%、润湿角＜30°列为该项目的外观与工艺控制条件。它们用于帮助现场比对同一类焊点的铺展状态，不是所有连接器、所有焊料体系或所有产品类别的通用行业阈值。端子镀层、焊盘尺寸、线芯数量改变后，原有数值也应重新确认。
外观检查的作用是尽早发现明显异常，例如焊料未覆盖目标区域、桥连到相邻导体、线芯散开或绝缘层受热退缩过多。但外观只能反映可见的一面，不能直接替代截面、导通或机械验证。对有振动、拉扯或频繁插拔的线束，设计阶段还应把应力释放位置、线缆固定方式和实际载荷一并纳入判断。
2、用双重检查降低虚焊与假焊风险
虚焊、假焊的难点在于，焊点可能在初始通电时表现正常，却在热循环、振动或受力后暴露问题。风险通常来自界面结合不足、线芯未充分浸润、焊料量失控，或焊后线缆没有得到合适支撑。因此，单独看光亮度或单独做一次拉力，都不足以覆盖全部风险。

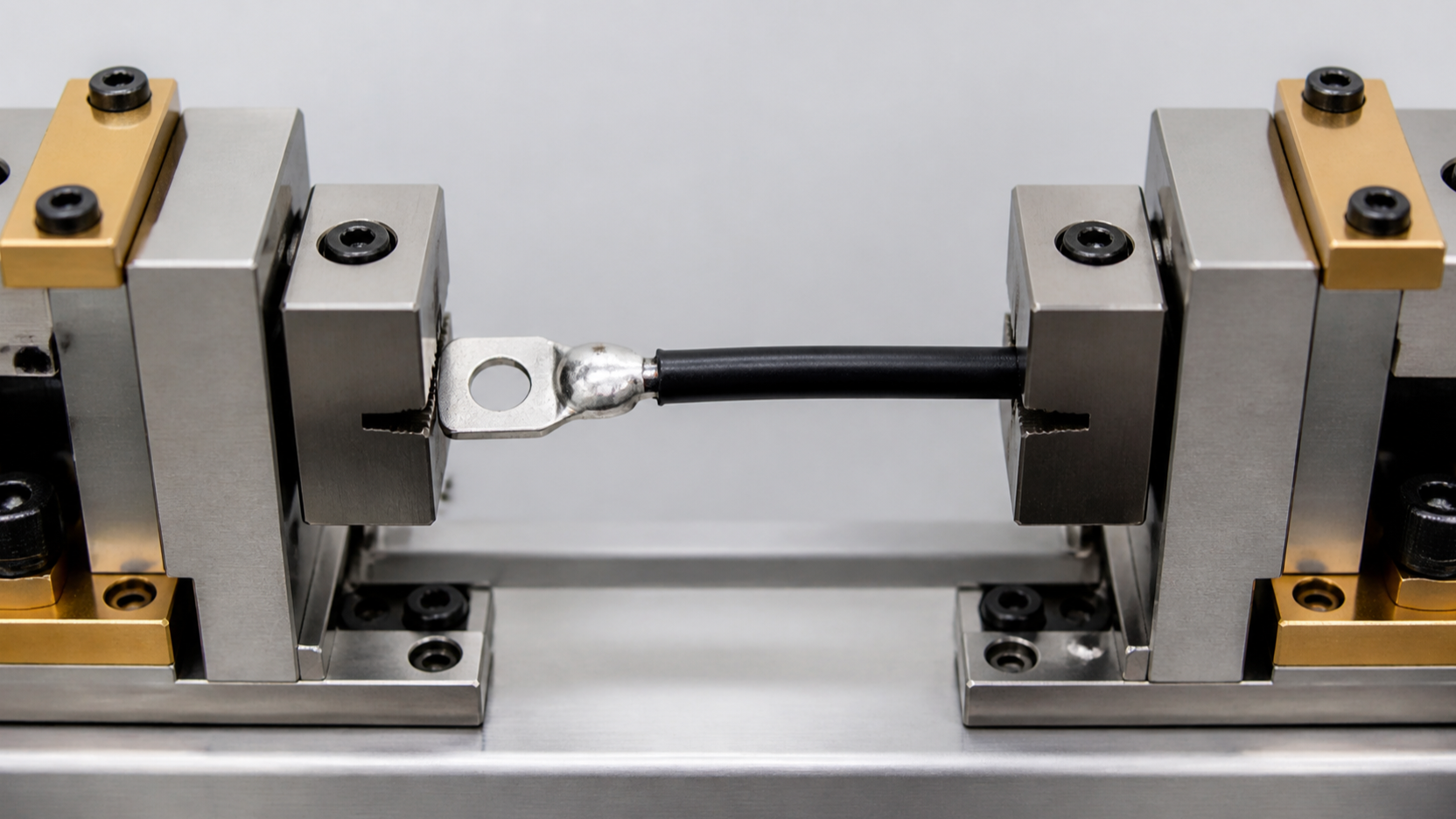

万连科技可按项目工艺卡将外观目检与拉力取样配合使用。对于规定“焊点拉力≥3N”的对应焊点，该值是该项目的机械验证条件，应同时明确试样结构、受力方向、夹具、加载方式和抽样规则。拉力结果能说明该试样在规定方法下的抗脱离能力，不能外推为整条线束的永久寿命，也不能替代客户需要的第三方检测或认证。
实际处理时，工程人员应记录异常发生的位置：是线芯从焊料中拔出、端子变形、焊盘脱落，还是线材本身断裂。不同失效位置对应的改进动作不同。前两类问题通常需要回看焊接窗口和端子结构，后两类还要核对线材规格、固定方式及后续装配受力。把失效模式写清楚，比仅记录“合格/不合格”更有利于下一轮打样。
3、把焊锡量控制成可重复的制造动作
焊锡过多可能增加桥连和相邻端子短路风险，也可能让焊点外形膨大、挤占装配空间；焊锡过少则可能造成覆盖不足或连接界面不完整。更重要的是，焊锡量不能脱离焊接对象单独设定。端子热容量、线芯截面积、治具散热和焊接方式都会改变合适的加热与供锡窗口。
IPC J-STD-001面向电子电气组件的焊接材料、工艺和可接受性要求。项目引用该标准时，应识别适用版本、产品范围及客户的附加要求，而不能把它简化成某一个统一的“用锡量数字”。万连科技可依据图纸、样件和已确认的工艺卡，核对温度、时间、助焊剂、供锡方式及外观判据，并在首件和生产过程中保留必要的记录。
对采购与项目管理而言，前期提供端子图、线材信息、焊接位置、使用环境和验收要求，通常比事后追加单一拉力指标更有效。条件完整，制造方才能匹配端子、治具与工艺资料；条件变化，也能及时锁定需要复核的项目。焊点质量的目标不是追求表面一致的外观，而是在明确边界内获得可重复、可追溯的连接状态。
一张可用的焊接工艺卡，至少应让现场知道检查什么、按什么条件检查，以及发生异常后回看哪一段工序。可把端子和线材料号、剥线尺寸、焊接位置、治具编号、加热和供锡要求、外观样例、拉力条件及记录频次列入同一份文件。首件确认时，工程人员核对焊点与样件；生产过程中，操作人员依据卡片执行；发生物料替换或设备调整时，再按变更范围复核。这样，覆盖率、润湿角和拉力才不会成为脱离对象的孤立数字。
还应注意，焊点之外的线缆固定会改变实际受力。若线束在安装后承受持续拉拽、锐角弯折或高频振动，应在设计中安排夹持、弯曲余量或应力释放结构，并用与实际安装相近的样件确认。制造记录能够支持追溯，却不能替代应用条件的定义；图纸、样件和验收口径保持一致，才能让量产判断有明确依据。
三个判据应按先后关系共同使用：先以润湿和外观识别覆盖不足、桥连与受热异常，再按规定方法做拉力取样，最后将结果回填到相同料号和工艺窗口中。若需要返修，应先确认端子、绝缘层和焊盘是否允许再次受热；返修后也应按该项目的外观和必要验证要求重新判定。不能把补锡后的表面平整，直接当作原始连接质量已经恢复。
对于无法清楚确认界面状态、已出现基材损伤或多次返修的样件，应按项目处置要求隔离，不宜仅靠补焊继续流转。
