板对板连接器参数中经常看到 0.5A/Pin，不少人会直接做算术：0.5A × 160Pin = 80A，以此判定整套 160Pin 连接器可以承载 80A 电流。
算式本身数学没有错误，但这个结果不能作为整机设计依据。该算法把每一个触点当作互不干扰、均匀通电的独立导体，忽略了 PCB 铜箔、过孔、温升以及接触电阻带来的实际约束。
“0.5A/Pin，即 0.5A 每 Pin” 属于触点级别的参数。它绑定具体料号，需要结合测试样件状态、环境温度、同时通电比例、温升判定条件一起解读。当从单触点扩展到整套连接器，热环境已经发生改变，参数适用条件也就不再成立。
1、0.5A/Pin 绑定型号与测试边界
看到规格里的 0.5A/Pin，不能直接把这个数值复用给别的连接器。
不同厂商、不同系列的额定电流，定义方式并不统一。同样是标注 0.5A，有的描述的是单个触点的载流，有的指的是整个连接器的总电流，二者含义完全不同，不能放在一起直接比较。
额定电流全部是在一套固定条件下测试得出：包含公母座配对状态、同时通电的触点数量、环境温度、配套 PCB 条件以及温升判定标准。
网页上的参数只适合快速筛选项，不会把全部测试条件写完整。做整机载流设计，必须以正式规格书为准，必要时通过样机实测确认性能。
2、为什么不能直接用 0.5A 乘以 Pin 总数
（1）相邻触点存在热耦合，互相叠加发热

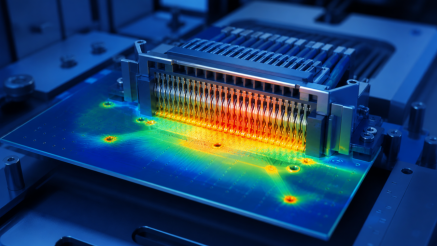

单个触点通电时，热量可以向塑胶、金属壳体、空气扩散。 多根 Pin 同时通电，每个触点除自身发热，还要承受周边触点带来的温度抬升。连接器中间位置触点散热条件远差于边缘触点，简单乘法完全没有考虑这种热相互影响。
温升升高之后，端子、接触区域、焊点电阻都会随之变化，容易催生局部热点。整套连接器允许通过的电流，取决于通电比例与热分布，Pin 数量不能简单线性放大载流能力。
（2）多 Pin 并联无法实现天然均流
多触点并联供电场景，PCB 铜箔长度、过孔数量、焊点状态、触点接触电阻很难做到完全一致。阻抗更小的支路会分得更大电流，局部位置温升会率先超标。 原理图上画并联，只代表电气节点连通，不等于每个 Pin 会均分电流。
3、会改变连接器载流能力的关键条件
- 环境温度：环境温度直接决定连接器剩余温升余量。板卡靠近芯片、功率器件、散热器件时，连接器初始温度已经高于标准测试常温；密闭机箱、低风速、小板间距，都会阻碍热量散出。
- PCB 板本身是供电链路瓶颈：铜箔厚度、走线宽度、铺铜面积、过孔孔径与数量，约束电流输入到连接器触点。就算连接器端子满足电流要求，PCB 窄走线、过少过孔会先出现过热。
- 端接与接触可靠性：触点污染、配对不到位、焊点虚焊，都会抬升局部接触电阻。产品经过插拔、振动、温度循环之后，接触电阻会发生漂移，不能只参考全新样品测试数据。
4、信号触点复用做供电，设计注意要点
把部分 Pin 分配为电源、回流地时，Pin 位表需要同步规划电源正端、回流地，兼顾高速信号返回路径。 电源 Pin 全部集中在连接器一端，会造成 PCB 铜箔汇流区域狭窄；电源与高速信号交错排布，会加大噪声干扰与布线难度。
并联供电路径，从电源入口到连接器两端触点，尽量保证铜箔、过孔条件接近。两块对接 PCB 的供电路径要双向评估，一侧实现均流，另一侧扇出设计依然可能出现偏流。 原有信号备用针改作供电，会破坏原本地针、高速差分对布局，需要同步评估信号完整性。
5、整机载流的正确评估方法
- 参数绑定对应公母配对料号、Pin 配置、版本，明确电源 Pin 数量、工作环境温度、实际同时通电比例。
- 如果厂商提供降额曲线、温升测试报告，就在相同配置条件下做参考；缺少完整资料，必须使用真实 PCB、实际走线，按整机预期工况做样机测试。
- 测试记录完整留存：测试点位、环境条件、热稳定时间、样品状态、温升判定标准。一旦修改 PCB 铜厚、过孔、Pin 位、配对连接器，旧测试结论不再适用。
测试采集点位不能只看连接器外壳表面，外壳温度无法反映内侧触点、焊点、PCB 过孔位置热点；只观测连接器本体，也会漏掉 PCB 走线带来的发热。固定测点位置，新旧样机、不同通电比例的数据才有对比价值。
横向对比多家供应商料号时，把额定电流、Pin 数、配对件、温升报告放在同一维度。 有的厂商输出单触点参数，有的输出整套连接器降额曲线，二者测试对象不一样，不能单纯对比安培数值大小。硬件团队补齐 PCB 与整机环境条件，采购才能得到有效的询样比对依据。
供电方案定型后，Pin 位定义、PCB 铜箔走线、样机配置统一归档版本。后续更换连接器、调整电源 Pin 数量，需要重新评估载流，不能直接沿用旧版本样机测试结果。
