一只端子拉不断，不等于压接状态合格；压接高度落在目标范围内，也不等于芯线、绝缘支撑、端子入壳全部达标。两项检验指标回答的是不同维度问题：压接高度反映压接后的几何成形状态，端子拉力反映规定条件下的机械保持能力。只做其中任意一项检验，只能看到压接质量的局部信息。
线对线连接器端子压接是一套完整工艺链条，涵盖线材选型、剥线加工、端子压接成形、端子入壳、公母最终插合多个环节。万连在配合客户线束项目开发时，会结合对应胶壳、端子、导线提供工艺参考资料；但压接合格判定，必须以该料号对应的正式工艺文件为准，通用经验数值不能直接跨端子、跨线材套用。
1、端子与线材先完成匹配校验
压接作业启动之前，首要确认端子规格允许适配的 AWG 线规范围。AWG 只是线材规格标识之一，实际压接成形效果，还受导体股数、导体实际直径、绝缘外皮外径、线材材质影响。 即便两份线材标称同一个 AWG，若绝缘厚度、绞合股数不一样，导体压接区、绝缘压接区的成形结果就会存在差异。
剥线长度直接决定裸导体进入端子腔体的多少。剥线太短，部分铜导体无法完全进入导体压接翼；剥线过长，裸线会侵入端子接触功能区，或者裸露在绝缘支撑区之外。剥线刀具切入过深会割伤铜丝，剥离力度过大容易出现断股、散股；绝缘碎屑残留在导体压接腔内部，也会挤占导体填充空间。
所以工艺文件需要把端子、线材、剥线参数绑定在一起。仅仅标注 “适配 XX AWG”，不足以指导压接模具、剥线长度与检验标准。更换线材供应商、绝缘材质、导体股数，哪怕标称线规不变，也必须重新做压接首件确认，不能直接沿用旧的设备参数。
来料端子也要检查料带状态。端子变形、送料定位孔损伤、表面污渍，会影响压接定位和成形；手工掰正变形端子，会改变端子原始几何形态，不能直接投入批量生产。线材、端子更换批次时，首件记录要追溯端子与线材完整料号、生产批次，后续出现工艺偏移才能够定位变化源头。
2、导体压接与绝缘支撑各司其职

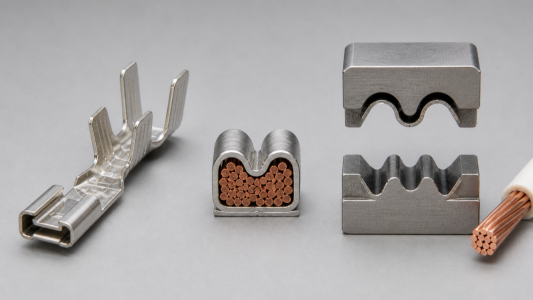

导体压接翼包裹铜芯，负责建立电气通路，同时承担主要机械保持力。压接成形过松，有效接触面积、保持力不足；压接过度收紧，又会损伤铜导体、端子本体。评判导体压接好坏，除压接高度，还需要观察：导体是否完整填入压接翼、压接两翼是否对称成形、端子接触功能区没有被模具挤压形变。
绝缘压接区承担线束应力缓冲。它夹持导线绝缘外皮，降低线束弯折、拉扯带来的应力直接传导至导体压接点。夹持过松，线束摆动的应力全部集中在导体压接位置；夹持过紧，绝缘外皮会被压切损伤。
重点：绝缘支撑夹持牢靠，只代表尾部线束夹持合格，导体压接需要独立评判；导体压接状态良好，绝缘支撑区域也需要单独检验。
截面金相切片可以直观看到压接翼包裹形态、铜芯分布、材料形变，但切片属于破坏性抽样检验。量产过程不能只依靠切片，必须保留每件的外观、尺寸巡检；生产现场重点排查端子翘曲、弯曲、毛刺、喇叭口，按照产品工艺文件判定允许限度。
3、压接高度和拉力测试，互为补充，不可二选一
压接高度，是端子在指定测量位置压接完成后的几何尺寸。对模具闭合变化、端子‑线材组合波动比较敏感，适合监控生产过程是否偏离设定工艺。测量读数会受测量点位、量具接触方式、样件摆放姿态干扰，压接高度数值，必须绑定端子型号、线材、模具、测量方法一起使用。
拉力测试检验端子‑导线组合在规定拉伸条件下的机械保持性能。测试前绝缘皮处理方式、夹具夹持形式、拉伸速率、判定阈值，全部要遵循产品规范或者正式工艺文件。拉力达标，仅代表该样件在此测试条件下机械保持合格；压接截面质量、接触电阻、端子入壳状态依然需要独立检验。
反过来，压接高度合格只代表几何成形符合要求，机械保持性能仍需要拉力测试做验证。存在一种工况：铜芯局部断股、剥线损伤，几何压接尺寸依旧接近标准值，但实际机械保持能力已经劣化。
工艺记录应当把压接高度趋势、拉力测试结果、切片报告、外观检查、压接设备运行状态归入同一批次档案，以此区分偶发不良和系统性工艺漂移。
模具磨损、料带送料偏移、端子定位异常、设备参数改动，都会改变压接成形。压接高度出现持续漂移，需要排查模具、送料机构；拉力测试异常，需要结合断裂位置，区分故障出在导体压接、铜线材本身还是其他部位。不能把两项指标简单合并成一个 “合格 / 不合格” 标签，会丢失关键工艺信息。
抽样策略要匹配工艺变更节点。换料、换模具、设备调试、停机重启后的首件，比连续生产随机抽样更容易暴露设置错误；稳定量产阶段依靠周期性抽检监控趋势。发现不良，需要隔离该时间段全部产品，不能仅仅复测一件合格就判定整批恢复正常。
4、端子压接完成不等于成品合格：重视入壳与配对插合
端子经过压接工序，整套线束连接流程还没有结束。作业时确认端子方向、胶壳孔位对应，将端子完全推入胶壳，直至内部锁止卡扣到位。轻拽导线出现退针现象，说明端子没有有效锁止；诱因包含端子未推到位、锁止结构变形、端子方向错误、胶壳孔位受损。
公母胶壳插合时，还要核查防呆极性、外部锁扣、线束出口有没有结构干涉。端子已经锁进胶壳，不代表公母端子已经完全对插到位；胶壳壳体相互贴紧，也不等于内部每一路端子都完成有效接触。端子入壳确认、轻拉退针检验、公母配对检查，应当作为独立的作业检验环节。
返修的端子要单独识别管理。退针取出后的端子，锁止结构大概率已经形变，仅仅再次装回胶壳，无法复原原始保持力；是否允许返修、返修处置规范，以产品质量文件为准。
以万连 C4201 这类线对线产品为例，端子压接质量评判，必须绑定对应端子、线材、模具整套组合条件。万连科技可提供产品图纸、端子工艺参考资料，协助客户核对胶壳‑端子‑线束匹配关系。稳定量产，需要同时满足线材‑端子匹配、压接尺寸受控、机械拉力达标、端子可靠入壳多重条件。
