1、IDC 究竟是一种技术，还是一种连接器
IDC 是 Insulation Displacement Connection 的缩写，中文常译为绝缘位移连接或绝缘位移端接。IEC 60352‑3:2020 把可接近、可进行测试与测量的绝缘位移连接列入无焊连接体系，并规定一般要求、测试方法和实用指导。这也说明，IDC 首先描述连接形成方式，不等于某一种固定外形。
一套 IDC 连接器通常还包括绝缘壳体、带槽触点、压盖或应力释放件，以及对应的板端或线端配对件。端接完成以后，触点与导线成为一个连接单元；设备维护时插拔的是配对组件，并不会重新制作 IDC 端接。
2、多芯排线为什么适合采用 IDC
多芯排线最麻烦的地方，往往不是单根导线怎么导通，而是几十个导体怎样始终对应正确 Pin 位。传统逐芯处理需要依次剥线、识别线号、装端子或焊接；芯数增加以后，工序和错序机会也会一起增加。
IDC 端接可以把多根平行导线按既定节距放入连接器，再通过配套工具同时或分组压入。导体位置由排线节距、壳体槽位和工装共同限定，线序在组件制作时便被固定。对于控制板、显示板、I/O 板之间的多路低压信号，这种结构便于批量复制，也便于用同一份 Pin 位表管理线端和板端。
效率来自工序减少，并不意味着工具可以随意替换。压头宽度不合适、受力不平行或排线没有贴合定位面，仍会留下压入不足和局部偏斜。
3、IDC端接成型的完整工作逻辑

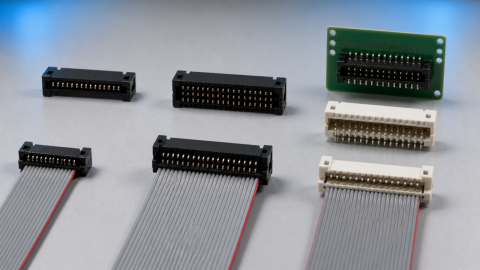

4、万连IDC系列结构区分与场景适配
1.27mm：整机内部空间紧张，板间多信号互联场景。选用该系列，压缩连接器占位，缓解整机布局压力，适合紧凑型设备内部排线。
2.00mm：工控板卡内部信号互联。兼顾空间占用与装配容错，量产装配时对工装、排线公差容忍度更高。
2.54mm：大 Pin 数排线、产线批量装配与后期调试。更大触点与操作余量，方便产线压接作业，便于工程师目视检查。
小间距有利于压缩接口占用空间，较大间距则为触点、孔位和操作空间留下不同余量；间距本身不直接等同于载流能力。
单排和双排决定 Pin 位的排列方式，也会影响 PCB 开孔、排线展开和第一 Pin 识别。公座、母座说明配对端形式；两件套、三件套则反映组件是否配置独立压盖或相关结构。带耳、反扣、蝴蝶扣等外形用于不同的固定、操作或应力管理需求，不能仅凭外观名称判断彼此可以配对。
结构名称相同，也不代表尺寸和电气条件一致。两个 2.54mm 双排 IDC 可能具有不同 Pin 数、壳体高度、扣位方向或端子配置。工程师需要用二维图核对配对尺寸、板端孔位和出线空间，再通过实物确认插合与装配关系；采购则沿用这套完整条件比较供应来源，避免用系列前缀替代完整料号。
5、IDC适用边界与选型决策标准
✅ 适合选用IDC排线连接器的场景
设备内部固定线序的多芯低压信号排线；量产批量装配、追求工序简化与一致性；设备运行无频繁弯折、无现场反复插拔需求。
❌ 不建议选用IDC的场景
大电流功率回路、高速差分信号传输；线束长期拖链往复弯折；设备需频繁插拔维护；露天高湿、高粉尘等严苛腐蚀环境。以上工况优先选用传统压接连接器方案。
针对特殊工况，载流、阻抗、抗干扰、防护等级均需结合具体料号、线材规格与整机结构单独评估，不能通用套用。
6、万连IDC方案优势与选型支持
如果你的项目有多芯排线批量装配诉求，希望简化线束加工工序，可获取万连科技IDC连接器规格书，申请样品开展整机验证。IDC 连接器有选型评估需求，欢迎咨询对接。
