IDC、压接、焊接、螺丝端子怎么选？连接器选型边界对比

设备研发选型，四种导通方式摆在面前，很多时候选错不是因为不懂原理，而是缺少边界条件——每项技术都有明确的“适用线规”和“禁用场景”，离开了这些约束谈优劣，结论全是错的。



本文站在设备连接器选型角度，补充关键物理边界，给工程师可直接落地的选型结论。

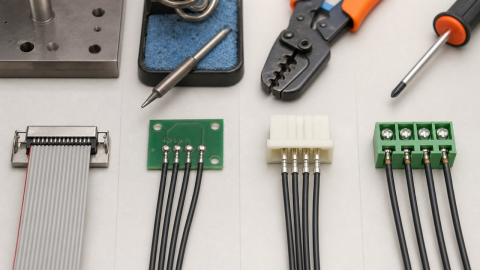

1、四种连接方式的核心定位



连接方式	定位	适用线规（典型）	禁用场景
IDC绝缘位移连接器	实心/少股排线、固定线序、批量量产，免剥线一次压接成型	实心或≤7股绞合线，AWG 26~30	高柔多股绞合线（≥11 股，如需使用必须完成可靠性验证）、超出连接器额定电流、USB3.0/HDMI/ 千兆以太网等高速差分链路；高速性能取决于连接器‑线缆整套系统，不可用固定频率简单一刀切
压接式连接器	通用型线束连接，适配绝大多数导线，可靠性最高	AWG 10~32，单股/多股均适用	无显著禁忌（通用方案）
焊接（导线焊板）	小批量样机、板端固定点位，不依赖连接器本体的直接连接	任意线规	多芯排线量产、线束需弯折/振动环境
螺丝端子	现场可调、可反复拆装，大电流/粗导线首选	AWG 4~18（粗硬导线）	高密度排布、无护套细导线（≤AWG26 易被螺钉切断）、强振动环境（需配套防松措施）





2、工作原理差异（补充电气物理边界）



焊接：焊料浸润导体与焊盘，属热冶金结合。优点是接触电阻极低且稳定，缺点是热应力损伤导体、手工操作一致性差。



压接：端子塑性变形抱紧导线，形成机械压紧的电气连接，工艺控制良好可获得气密接触界面。接触电阻最低、抗振性最强，是目前工业设备最通用的连接方案。代价是逐根剥线、逐根压接，多芯排线芯数越多人工成本越高。



螺丝端子：机械夹紧导线，属弹性/刚性接触。接触电阻依赖拧紧力矩，易松脱、易氧化，需定期维护。优势是可反复拆装、肉眼可见的牢固。



IDC：端子锋利槽口切开绝缘层，与导体形成弹性压力接触，无焊接热影响、无剥线损耗。对比成熟压接方案，IDC 对导线规格、压入工艺一致性要求更高；缺少应力释放设计时，振动环境下更容易出现接触劣化。





3、量产、空间、维护四大场景选型对比



① 批量量产场景



IDC完胜的条件：排线为实心或≤7股绞合线、线序固定、芯数≥10、工作电流不超过连接器额定值、速率≤100MHz。



禁用IDC的条件：排线为高柔绞合线（≥11股）、工作电流超过额定值、传输USB 3.0/HDMI/GbE等高速信号。此时压接或焊接是唯一选择。



② 设备狭小空间场景



IDC在1.27mm~2.54mm间距确实优于螺丝端子，但不是最省空间的方案。若极致追求小型化，0.5mm/1.0mm间距FPC连接器空间利用率更高。



IDC的真正优势是排线抗拉强度高于FPC软排线，适合需要一定机械拉扯强度的板间互联。



③ 需要现场调试、改线



IDC禁用——整条排线压接后，单根线芯不可无损更换，若要改线序只能整条报废。

• 需要单根改线：选压接（可退端子更换单线）

• 需要徒手改线、不依赖工具：选螺丝端子

④ 小批量样机试制



IDC不优先，因需开专用压接工装，样机阶段线序频繁变动，工装成本无法摊销。优先选用：

• 导线直接焊接（0工装成本）

• 标准压接端子（手工压接钳即可）

4、直接落地：选型结论对照表（含电气边界）



场景	首选方案	禁用方案	关键限制条件
多芯排线、固定线序、大批量、实心导体	IDC	焊接（效率低）、螺丝（密度差）	电流≤额定值，频率≤100MHz，导体为实心/≤7股
多芯排线、大批量、高柔绞合导体	压接	IDC（必断铜丝）	逐根压接，人工成本高但可靠
通用线束、可插拔端子、高可靠性	压接	—	最通用，无显著短板
样机调试、临时代用、非量产	焊接	IDC（工装成本高）	注意热损伤，避免振动环境
机柜接线、粗导线、现场反复改线	螺丝端子	IDC（无法改线）、压接（退针麻烦）	需防松措施，不适合细线（≤AWG26）
板端贴片/插件量产	连接器焊接（SMT/DIP）	导线直接焊板（效率低）	注意区分“连接器焊板”与“导线焊板”





5、万连IDC连接器适配场景与准确电气参数



万连IDC连接器，专门解决工控、智能设备、商用电子多芯排线量产难题。以下是参数与选型建议：







选型陷阱提醒：

• 1.27mm，额定电流为1A，请勿用于超过此电流的电源传输。

• 以上电流值为单针额定值，多芯同时通电时需考虑温升降额，实际使用建议预留20%~30%余量。

• 若排线需频繁弯折或工作环境振动强烈，请谨慎评估IDC的应力可靠性，必要时改用压接方案。

6、常见选型误区纠正

常见误区	正确认知
“IDC多芯排线最可靠”	IDC仅对实心/少股线可靠，对多股绞合线可靠性远低于压接。
“焊接只适合样机”	连接器本体的SMT/波峰焊是量产主流，不要将“导线焊板”与“连接器焊板”混为一谈。
“IDC线束不能插拔”	IDC线束端压接不可逆，但整体从板端拔插是可重复的；不能做的是单根换线。
“狭小空间首选IDC”	极致空间应选FPC连接器，IDC的优势是排线抗拉强度更高。





7、总结



四种连接方式不存在绝对优劣，选型的核心是先确认导体类型（实心/绞合）、工作电流、信号频率，再对照操作场景：

• 现场接线、粗导线、反复改线 → 螺丝端子

• 通用线束、高可靠性、所有线规通吃 → 压接

• 样机调试、非量产临时连接 → 焊接（导线焊板）

• 多芯排线、固定线序、实心/少股导体、批量量产、电流≤连接器额定值 → IDC

如果你的项目有多芯排线批量装配诉求，希望简化线束加工工序，可获取万连科技 IDC 连接器规格书，申请样品开展整机验证。请结合排线导体结构、电流与信号工况完成评估，如有 IDC 连接器选型需求，欢迎咨询对接。
