首批样件逐点导通，进入批量后，部分 Pin 位的接触电阻却开始忽高忽低：换一卷排线，异常数量突然增加；连接器刚压完读数正常，搬运或插合后又发生变化；同一排端子里，总是靠近一侧的几个位置先出问题。重新压接往往能让读数暂时恢复，但下一批仍可能重复。
这类问题并不是 “IDC 天生不稳定”。IDC 端接依靠槽口、导体和压入动作共同形成接触，其中一个条件在批量生产中发生偏移，接触电阻就可能先发生变化。排查应从异常规律入手，再顺着线材、工装和受力状态找原因。
批量电阻波动怎样暴露
电阻波动往往跟着某个变化出现。如果异常在线材换卷或换批后增加，重点看导体结构、单丝直径和绝缘外径。即使两卷线标称 AWG 相同，实心或绞线、股数以及绝缘材料不同，压入槽口后的接触形态也会变化。
如果异常总集中在同一侧或固定 Pin 位，更像是压装动作没有均匀传递。压头轻微倾斜、支撑面不实、止挡高度偏差，都会让某一侧端子压得偏浅。批量越大，这种位置规律越明显。
还有一种情况是工位检测正常，装机后才出现偶发断续。排线出口立即急弯、固定点离端接处太远，或搬运时拉拽线缆，都会让外力传回槽口。设备运输、机柜装配和反复插合后，接触差异被放大，最终表现为信号闪断、某一路误报或整机偶发停机。
异常记录若只有 “不良” 两个字，排查仍会从头开始。保留发生批次、故障 Pin 位、线材卷号、端接工位，以及异常是在压装后、插合后还是装机后出现，便能把范围快速缩小。
槽口、导体与压入为何让电阻失稳
IDC 端子通过槽口排开绝缘层，使导体进入接触区并保持压力。一次压入同时受槽口形状、导体结构、绝缘尺寸和工装动作影响。批量波动通常不是某个材料名称单独造成，而是几项条件没有形成稳定配合。
- 槽口决定导体进入的位置
槽口宽度、入口形状和有效接触区决定导体怎样进入。匹配不当时，导体可能停在偏浅位置，也可能受到过度挤压：前者接触压力不足，后者可能损伤线芯，两种情况都容易在搬运或振动后出现读数变化。
- 导体结构改变实际接触形态
AWG 描述的是导体截面积范围，股数、单丝直径和绝缘外径仍会影响端接。绞线进入槽口时，各股线芯会重新排列；线芯过细、股数变化或绝缘外径超出适配范围，都可能改变压入阻力和接触面积。异常跟着线材变化时，应把实际结构与连接器料号一起核对。
- 压入动作决定每个 Pin 位是否一致

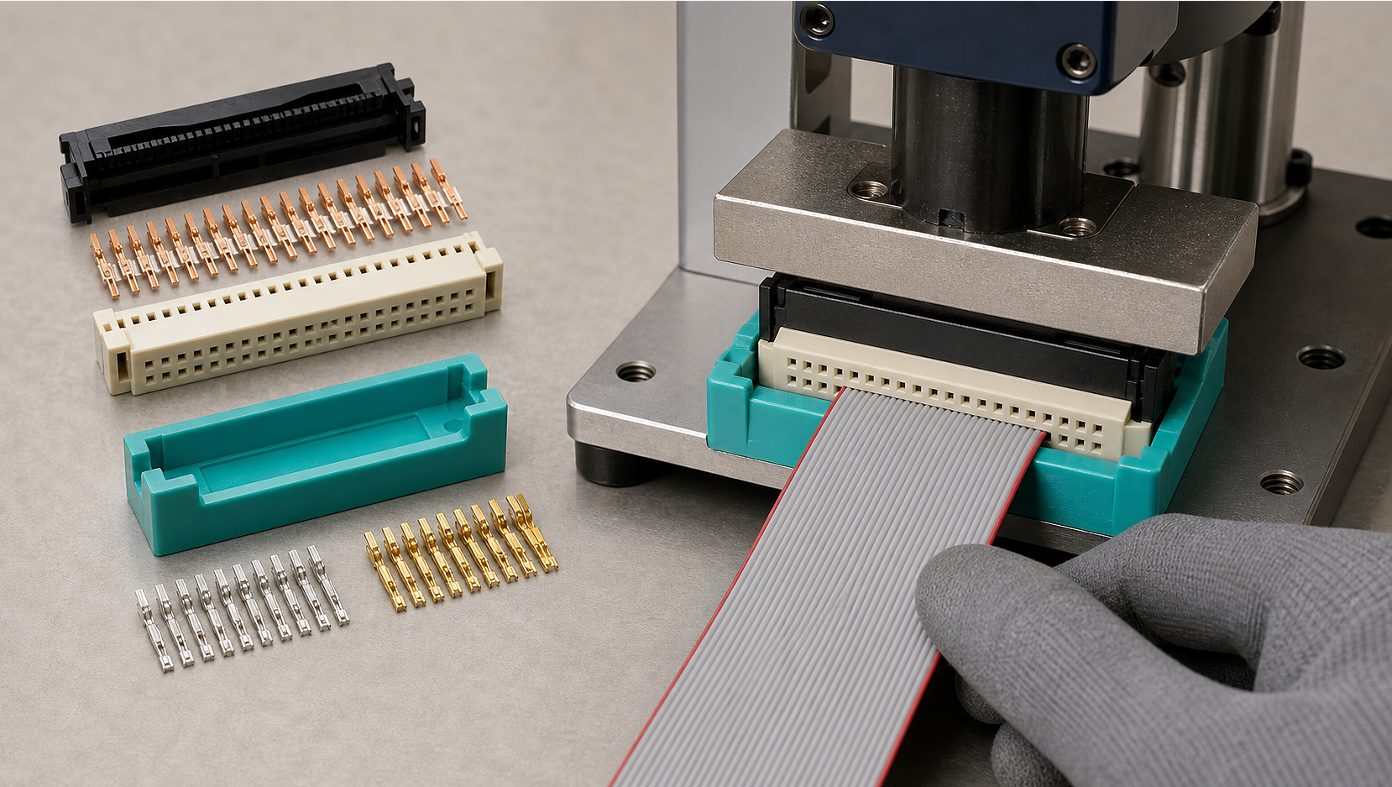

压头需要把力量均匀传到整排端子，底部支撑则防止胶壳偏斜。压得偏浅，导体没有进入稳定接触区；压得过深，端子、导体或塑胶可能受损；左右高度不一致，则会形成固定位置的不良。
注意：不建议对已完成端接的 IDC 做二次补压。补压可以临时改善读数，但会损伤端子槽口或导体，埋下后期失效隐患，无法根治工装本身偏差。
测量路径也会影响判断。读数如果同时经过线端槽口和公母插合界面，要区分异常是端接完成就存在，还是插合之后才产生。前者优先核查线材与压装；后者还要排查配对端、插合深度与测试探针位置。
镀层影响长期表现，但不是初期波动的第一答案
镀层影响接触表面的耐磨、抗氧化和长期电气表现，却无法补偿槽口不匹配或压头偏斜。批量初期就出现固定 Pin 位或换卷相关异常时，应先处理端接组合和工装一致性，再看镀层是否适合使用环境。
同是 1.27mm 间距 IDC，不同料号的塑胶、镀层配置会存在差异。需要重复插合、长期处在湿热或污染环境，或连接处持续承受微小位移时，接触表面的材料配置更值得优先关注；设备内部固定连接，则通常先看端接一致性和出线受力。把环境、插合频次和线材组合说明白，材料差异才有选型意义。
量产前如何固定端接窗口
避免批量波动，关键是把有效的线材、工装和装配状态固定下来。
线材端记录导体结构、股数、单丝直径和绝缘外径。更换供应商、批次或绝缘材料时，按实际尺寸重新核对槽口适配，避免 “同 AWG 即可通用” 带来的批次差异。
压头、支撑和止挡高度要与具体料号对应。首件确认各 Pin 位压入均匀后，再把工装编号、端接位置和异常分布关联起来。某一侧持续偏浅时，直接回查压头平行度和支撑状态，可以减少逐项试错。
截面观察应回答三个问题：导体是否进入预定接触区、两侧槽壁受力是否对称、绝缘层是否完成定位。正常件与异常件并排对比，更容易看出线材或压入动作的变化。
出线结构同样需要固定。连接器出口留出直线段和弯曲余量，并在合适位置提供固定，减少拉力直接作用于槽口。批次电阻比较则保持探针位置、配对状态和样件温度一致。
