一、为什么标注“RJ45母座”，仍会采购出错、选型翻车？
在工控设备、智能家居、通信设备等项目中，RJ45是通用性极高但极易选型出错的器件。不少团队仅在BOM、采购单中标注“RJ45母座”，最终却出现物料无法装配、电路不匹配、信号异常等问题。
核心问题源于跨部门认知偏差：硬件、结构、采购对“RJ45”的定义各不相同，仅靠通用俗称采购，大概率出现三类问题：
1. 外形能插水晶头，但PCB焊脚、孔位不匹配，无法贴片焊接；
2. 外观尺寸一致，是否带磁、是否带灯、引脚定义完全不同，原理图无法适配；
3. 结构开孔适配，但屏蔽方式、电气参数不达标，千兆链路跑不满、信号丢包。
归根结底，“RJ45”只是行业通用俗称，并非标准化可下单规格。想要避免选型、采购失误，首先要精准区分Registered Jack、8P8C、以太网口三个核心概念。
二、核心概念拆解：RJ45、8P8C、以太网口根本不是一回事
- RJ45 = Registered Jack（标准化接口定义）
RJ是Registered Jack（登记式接口）的标准缩写，是一套规范化的接口定义，并非单纯指代产品外形。该定义包含固定的接线规范、引脚功能与应用适配要求，是以太网接口的基础标准依据。
它的核心定义包含：标准接线方式、引脚功能定义、接口应用场景规范，不只是塑胶外壳形状。
如今工业、民用设备中，RJ45已成为以太网接口的通用代称，但选型需明确：RJ45仅规定接口标准，不包含安装方式、电气配置、传输速率等核心参数，无法单独作为采购依据。
- 8P8C = 物理结构触点规格
8P8C是直白的物理结构定义，代表8个物理卡位、8个金属导通触点，也是主流RJ45连接器的外观形态。
简单直白区分：
- 8P：8个物理卡位位置
- 8C：8个金属导通触点
核心避坑点：8P8C仅代表物理外形，不决定电气性能、屏蔽属性、是否带灯、是否集成磁件，也不对应传输速率。市面上外观一致的8P8C网口，内部配置差异极大，不可随意互换替代。
市面上所有普通网口、带灯网口、屏蔽网口、集成变压器网口，物理结构全部是8P8C，但内部配置天差地别，完全不能直接互换替代。
- 以太网口 = 整机通信链路方案
工程师口中的以太网口、网口，是一整套完整的通信链路系统，并非单指RJ45连接器器件。
完整以太网链路包含：RJ45连接器、网络变压器、PHY芯片、PCB差分走线、超五类/六类网线、端接工艺。
这也是同款外形RJ45，装配后出现丢包、断连、速率不达标的核心原因：接口外形合规，但整套通信链路配置不匹配，无法满足设备运行需求。

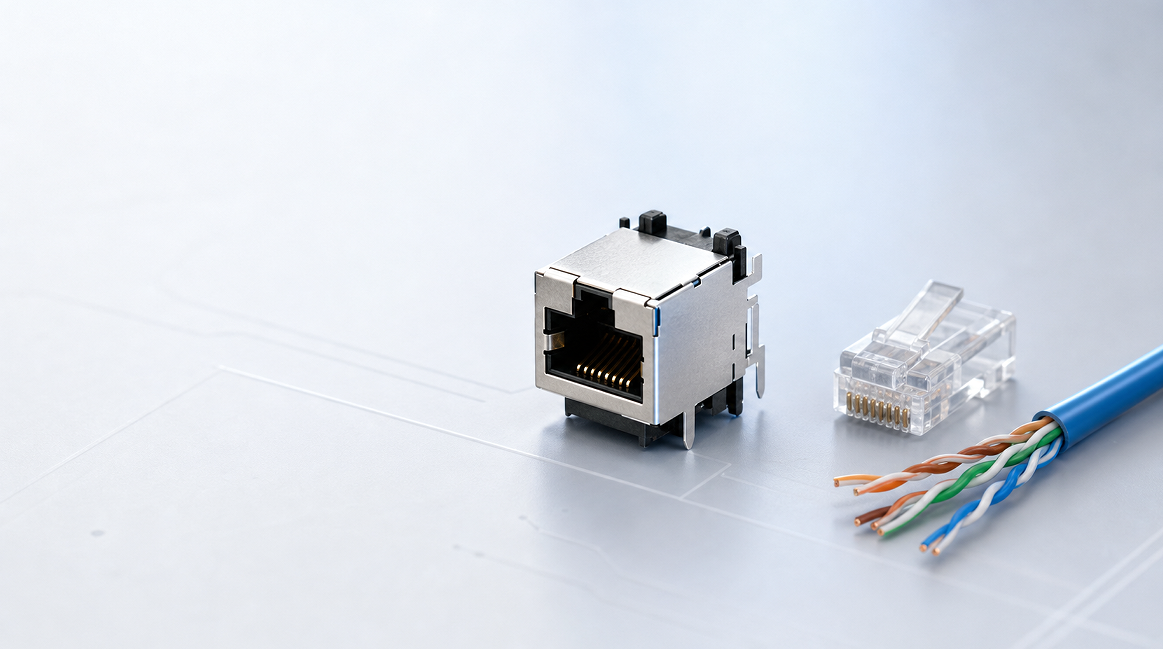

三、工程最易混淆：插头、线缆、板端母座是三类独立器件
多数选型失误，都是混淆了水晶头、网线、板端RJ45母座三类独立器件，统一标注为RJ45，导致结构、硬件、采购三方信息错位。
三者功能、应用场景完全不同，选型需单独区分，不可一概而论：
-
线缆端水晶头：属于插头配件，仅负责线缆端对接，无PCB焊接结构，不参与板端电路设计；
-
双绞线线缆：决定传输等级（超五/六类），影响带宽、抗干扰能力；
-
板端RJ45母座：本文核心选型对象，焊接于PCB板，包含壳体、弹片、焊脚、屏蔽、LED、磁件等核心结构，直接决定电路适配性。
选型核心结论：仅确认插头、水晶头尺寸，无法确定板端母座料号，必须同步核对安装、电气、结构参数。
四、同为8P8C母座，内部配置差异决定能否通用

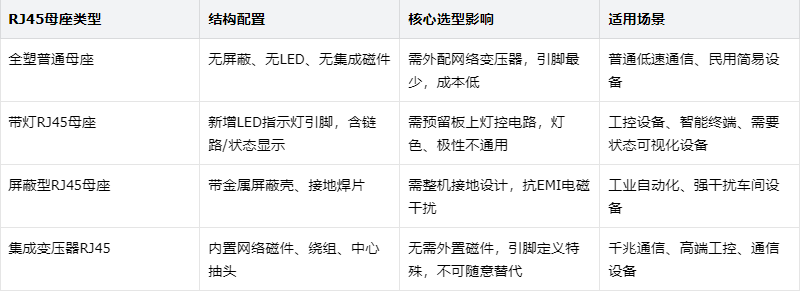

外观一致的8P8C RJ45母座，内部配置差异会直接影响装配与使用效果，是选型出错的高频原因。以下是常用型号的核心区别，简洁清晰适配选型采购需求：
简易避坑要点：屏蔽外壳不代表有效屏蔽，需匹配整机接地；带灯型号极性不通用；集成磁件与普通母座电路不同，严禁混用替代。
五、网口速率不由连接器外形决定，取决于整条通信链路
很多用户存在认知误区：只要是8P8C RJ45接口，就默认支持百兆、千兆网络传输，这是典型的选型错误。
RJ45连接器只是物理入口，不决定通信速率。
设备网络传输的稳定性与速率，由整套链路共同决定，核心包含：PHY芯片、磁性器件、PCB走线、RJ45连接器、网线等级、端接工艺等关键环节。
PHY芯片方案 > 网络磁性器件 > PCB差分走线阻抗 > RJ45连接器规格 > 网线等级 > 端接工艺 > 传输距离
即便选用高品质RJ45连接器，若链路其他参数不匹配，依然会出现降速、丢包、断连等故障。
选型原则：严禁以RJ45、8P8C外观定义传输速率，需结合整套链路参数确认。
