M12 连接器针数怎么选？从 4 针、5 针、8 针到 12 针看信号与编码

针数只能代表触点数量，无法定义触点的实际功能。同样是 4 针，A 编码用于传感器和执行器线路，D 编码实现两对线工业以太网，T 编码承担直流电源接口。先按信号任务选择编码和针位，再确认针数，能避免把“孔数一样”误当成“功能一样”。

1、3 针和 4 针：匹配传感器线制

（1）3 针没有固定针位定义

三线制接近开关、光电传感器普遍采用 3 针 M12，分配正电源、公共端、信号输出。但针位定义由设备厂家决定，替换采购时，必须同时核对设备接口图、线束针位表，确认公母、针座 / 孔座以及编码。

两线制设备同样可以使用 3 针实现供电与信号复用，连接器选型要结合线制与设备接口定义。 如果设备需要第二路输出、示教或者诊断信号，4 针会更合适，触点分配以设备电气图纸为准。

（2）4 针功能由编码区分

A 编码 4 针多用于传感器、执行器的电源与离散信号；D 编码 4 针内部为两对双绞线，用于工业以太网；T 编码 4 针作为直流功率电源接口。 三类接口键位、触点定义完全不同，不可互换，严格跟随设备端口配置选型。

2、5 针：新增扩展功能触点

（1）A 编码 5 针以设备针位表为准

5 针 M12 多用于传感器、阀岛、执行机构，依靠第 5 触点实现第二路输出、功能地、诊断信号等扩展功能。实际引脚分配完全取决于设备接口定义。线束替换时，做到设备端与线束端点对点对应；编码、外观确认机械规格，线序严格遵循图纸。

（2）B 编码、L 编码不能当作 A 编码变体

B 编码 5 针主要用于 PROFIBUS 现场总线，专属键位物理防止和 A 编码混插。 L 编码为直流电源编码，标准规格 4 针，自带保护接地、功能接地，不适用 5 针场景。电源接口选型需要综合保护导体、回流路径、设备针位。触点数量、线规、额定电压、设备键位全部匹配，接口才能正常工作。

3、8 针、12 针、17 针：不同信号密度的取舍

（1）8 针分为多路信号与高速以太网两类

A 编码 8 针 M12，用于多路低压信号、设备自定义回路，功能由针位表决定。 X 编码 8 针内部为四对差分线，用于高带宽工业以太网。

模拟量、编码器反馈信号集中到单颗连接器，不能只看触点数量，还需要评估回路成对需求、屏蔽、隔离要求。高针数可以减少设备开孔，但会把不同噪声等级的线路拉近。原理图如果要求独立屏蔽、差分配对，针位表与线缆结构必须同步设计。

（2）12 针、17 针高芯数需要确认产品形态

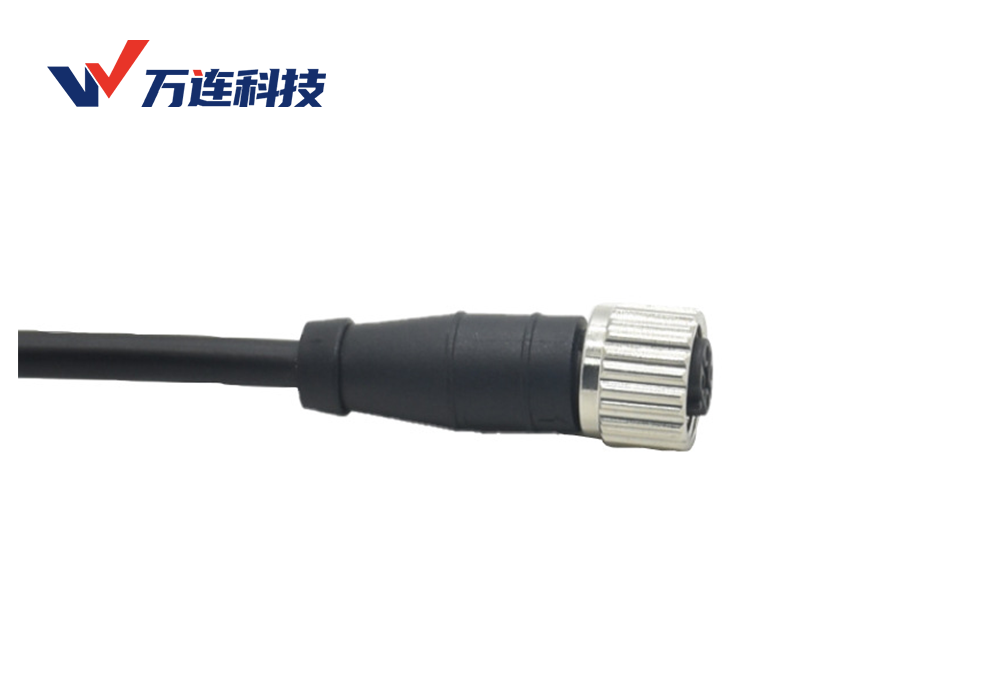

12针、17针等高芯数A编码接口，可集中整合多路开关量、模拟量信号，简化设备布线布局。万连成型线束覆盖A编码2‑8芯、12芯、17芯，B编码2‑5芯，D编码标准4芯，其中12芯、17芯为定制规格，无标准现货。

选型核心误区需重点规避：M12成型线束、现场组装接头、面板法兰座参数完全不通用，即便编码、针数一致，密封结构、应力设计、电气参数均有差异，严禁直接套用参数。高芯数定制方案必须同步核对线束与面板座两端图纸、配对适配关系，再确定下单配置。



除此之外，高针数接口存在行业高频隐性故障点：针位镜像颠倒问题。接头外部前视图与内部接线侧视图针号反向，极易出现“图纸无误、装配接反”的情况。项目设计需统一图纸观察视角，配套导通检查表逐针校验，从源头杜绝整机通电返工。

4、四步收敛完成针数选型

1. 梳理回路：统计电源、公共端、离散量、模拟量、通信差分对、备用触点数量。
2. 选定编码：根据设备端口、信号类型确定 A/B/D/X 或电源编码。
3. 确定产品形态：选择组装式、面板式或者成型线束。
4. 核对料号参数：确认额定电流、电压、线径、工作温度、防护等级、对接配对件。

项目必须做好版本管控：板卡针位改版之后，就算旧线束可以插合，也未必兼容；线束更改屏蔽、线径，连接器端接工艺也会随之变化。接口定义、线束图纸、BOM 物料清单共用一套版本号，保障样件、小批量、量产一致性。

导通检测、装配标识、售后备件，全部沿用同一套针位与版本体系。 A 编码信号线束与 X 编码以太网线束外观接近，极易混淆。BOM 与仓库标签需要写明完整料号、两端接口、线缆长度，方便现场维修识别。

如需精准选型、获取规格书、尺寸图纸、样件测试或一对一技术咨询，可联系万连科技获取适配项目的M12连接器与线束配套方案。
