在自动化设备、检测设备和智能制造产线中，模块化设计越来越普遍。设备不再是一台整体交付，而是由控制柜、执行机构、传感器单元、视觉模块、输送单元等多个部分组合而成。模块化可以方便运输、安装、升级和维护，但如果接口与线束设计没有同步规划，设备拆开之后可能出现线缆过长、接口混乱、现场接线复杂等问题。
因此，设备模块化并不只是把机械结构拆成几块，还需要同步建立清晰、可靠、可维护的连接方案。
先确定模块边界，再确定连接关系
模块化设计的第一步不是选择某个连接器，而是明确每个模块负责什么功能，以及模块之间需要交换哪些内容。
常见的模块连接可分为四类： 电源连接：为执行器、控制模块或传感器提供供电； 信号连接：传递开关量、模拟量或传感器信号； 通信连接：用于工业以太网、现场总线或设备之间的数据交换； 安全回路连接：涉及急停、门禁、限位等安全相关信号。
不同类型的回路在电压、电流、抗干扰和安全要求上并不相同。设计时应先建立模块接口清单，明确每个接口的功能、方向、针位、额定参数和配对模块，避免后续出现接口能插上，但信号定义不一致的问题。
模块之间的接口要做到清晰和防误接
模块化设备通常需要现场快速安装和拆卸，因此接口应具备明确的方向识别和防误插设计。
常用措施包括： 对不同功能的接口采用不同型号、编码或位置区分； 对同类接口做好编号和标签，避免多个接口外观相同而发生错插； 对需要频繁拆装的模块，考虑锁紧结构和足够的插拔空间； 对电源、通信和安全回路接口进行必要的物理区分； 在接口附近保留操作空间，避免插头虽然能够插入，但工具和手部无法正常操作。
防误插不能只依赖标签。标签可能脱落或被油污遮挡，合理的结构防呆、接口编码和线束颜色区分应当结合使用。
线束长度应适应模块拆装和运输状态
模块化设备的线束不能只按照设备正常运行时的最短距离设计，还要考虑模块拆开、移动和重新安装时的状态。
如果线束过短，拆装时容易拉扯连接器和端子；如果线束过长，运输和装配时又可能产生缠绕、挤压或干涉。设计时应明确： 模块之间的相对移动范围； 线束从固定点到连接器的有效长度； 连接器附近需要保留的弯曲和操作空间； 线束是否需要随模块运动； 拆装时是否需要先断电、先拆线或按固定顺序操作。
对于有运动关系的模块，线材应依据实际运动方式、弯曲半径和使用频次进行评估。固定安装线束不能直接替代动态使用线束。
接口数量不能只按当前配置预留
模块化设备通常会有基础版、升级版或不同客户配置。如果一开始完全按照当前配置设计，后续增加传感器、通信模块或执行机构时，可能需要重新开孔、改线和调整控制柜布局。
但接口也不是越多越好。过度预留会增加成本、占用空间，并可能让现场人员误把空置接口当作有效接口。比较合理的方式是： 区分当前使用接口和预留接口； 对预留接口加防护盖或明确标识； 在图纸和 BOM 中区分不同设备版本； 对接口预留的电气能力和机械安装条件进行说明； 对未来可能扩展的模块提前规划安装位置和走线路径。
连接器与线束应作为一个模块接口整体验证
模块化设备的连接可靠性，不只取决于连接器本体。还要同时验证线束长度、针位、端接方式、固定位置和现场装配顺序。
验证时可以按照以下顺序进行： 核对接口型号和针位定义； 按实际设备制作连接线束； 进行模块拆装，观察插拔空间和操作顺序； 检查线束是否受拉、过度弯曲或与结构件干涉； 完成通断、电气和通信功能检查； 根据设备实际工况安排相应的振动、弯折或环境验证。

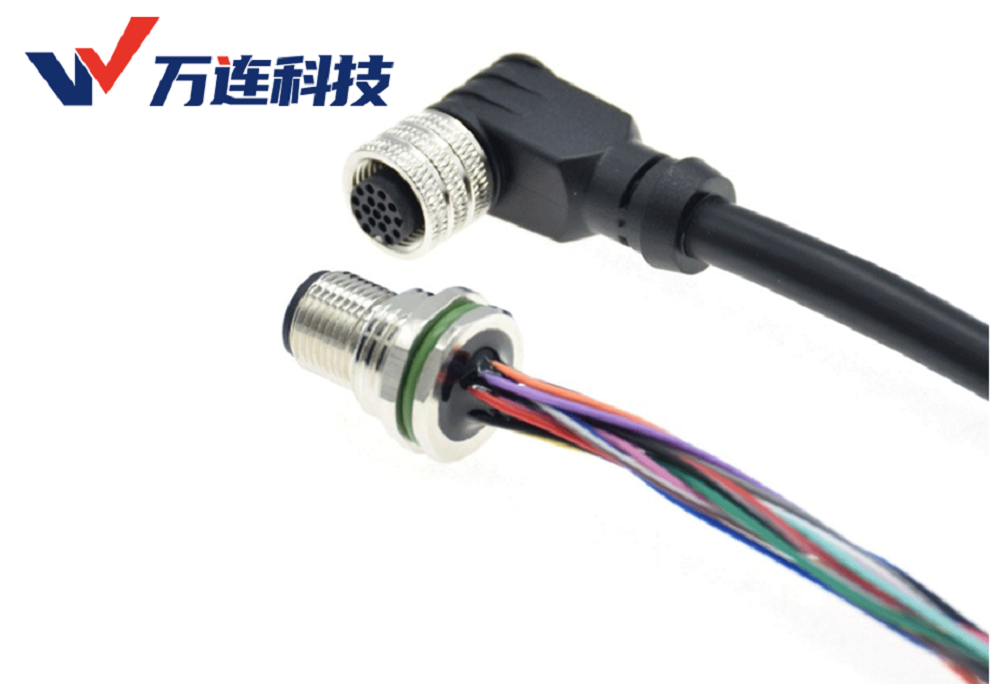

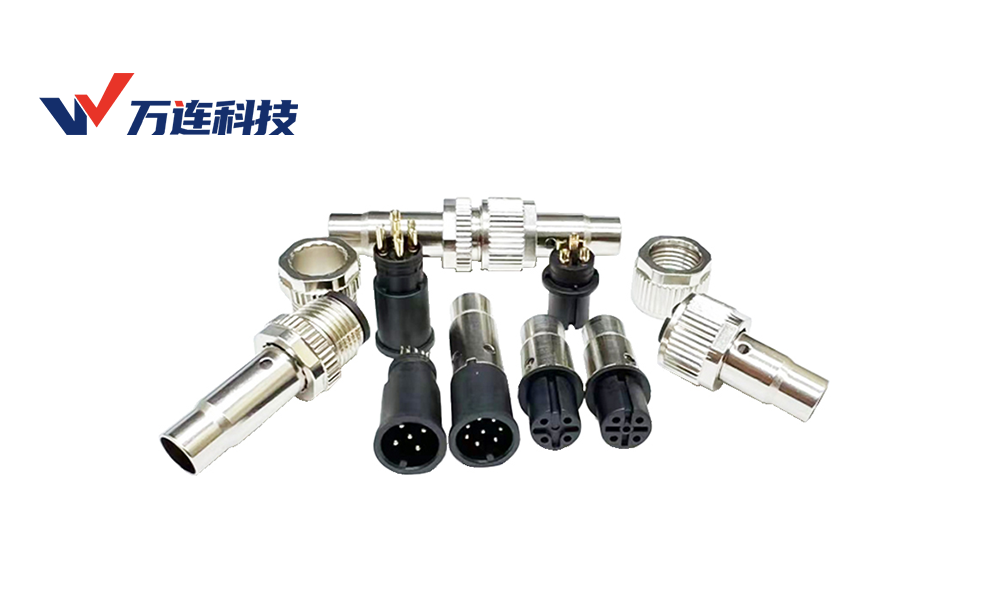

万连科技提供连接器与线束服务。对于模块化设备项目，万连可围绕模块接口、线束长度、连接器配对和末端处理等要求，配合客户进行线束方案评估。实际物料和加工方式应以项目图纸、使用环境及验证结果为准。
模块化设备的连接方案，核心不是增加更多接口，而是让每个模块都能准确连接、方便拆装，并为后续升级和维护留下清晰边界。
