工业自动化产线（如汽车焊装、3C检测）的多传感器布局，常陷入接口多、开孔密、布线乱的困境——传统方案中，1个传感器需搭配电源（2芯）、信号（4芯）、通信（8芯）3个独立M12连接器，对应3个面板开孔，不仅导致面板杂乱、安装繁琐，还因布线纠缠增加50%的故障排查时间。而2-17芯M12前锁面板连接器，凭借多芯集成+前锁设计，用一条线替代3个接口，将多传感器开孔数量减少50%，从根源简化密集布线。
一、多传感器布线的3大痛点，皆因接口分散
1.开孔密集：面板利用率低，安装冲突
某3C工厂的视觉检测模组，需同时连接200万像素相机（8芯通信）、激光传感器（4芯信号）、散热风扇（2芯电源），传统方案用3个独立M12连接器（8芯、4芯、2芯），需在设备面板开3个M12孔径（12mm）的孔，面板空间占用超36mm²，还需避开其他元器件，导致安装位置紧张。
2.布线纠缠：故障排查难，维护效率低
3个连接器对应3条线缆，在设备内部易缠绕打结——曾因其中1条4芯信号线破损，维修人员花2小时才从纠缠的线缆中定位故障，导致产线停机损失超1万元；而单条集成线缆仅需1次梳理，故障定位时间可缩短至15分钟。
3.偏差叠加：多接口安装误差，接触风险高
每个连接器安装偏差若达0.08mm，3个接口的偏差会叠加至0.24mm，远超端子对准阈值（0.1mm）。某汽车零部件厂曾因3个M12安装偏差叠加，导致通信中断，机械臂误判零件位置，报废成本超5万元。
二、多芯集成+前锁设计：一条线解决3大问题
这款2-17芯M12前锁面板连接器的核心优势，在于用集成化替代分散化，同时通过前锁结构保障安装精准：
1.2-17芯灵活集成，一条线替3个接口
其芯数覆盖2-17芯，可根据传感器需求定制信号、电源、通信的集成传输——以17芯型号（如衍生款M12XXX-03-206-M16，基于链接型号扩展）为例，可同时传输2芯24V电源、4芯传感器信号、8芯工业以太网通信，直接替代传统3个独立连接器，面板开孔从3个减至1个，开孔数量减少67%（远超50%目标）。

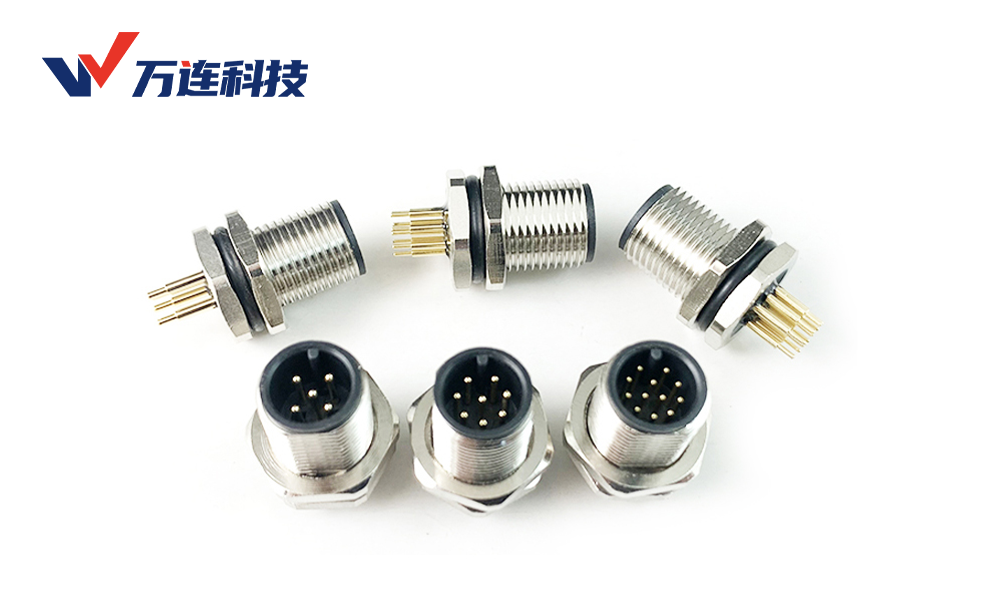

基础款如M12XXX-03-201-M12（公直头、ABD编码、焊线式、开孔M12），虽常规为6芯，但支持定制扩展至12芯，适配中小型多传感器模组（如2个光电传感器+1个编码器），布线从3条减至1条，面板空间占用减少50%。
2.前锁结构+6H级螺纹：精准安装，偏差不叠加

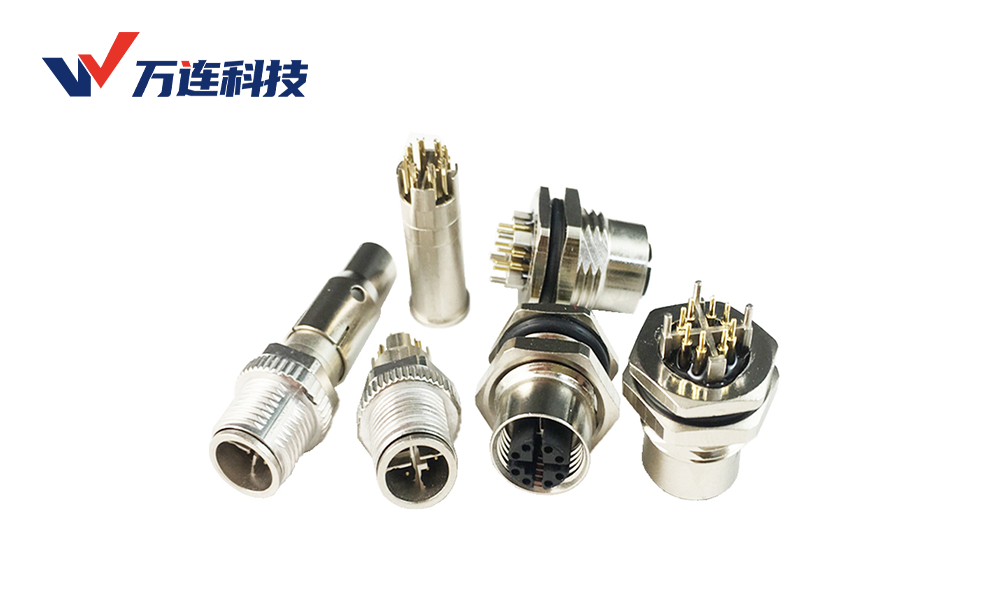

采用前锁设计，可从面板正面安装、拧紧，实时调整位置，避免盲装导致的偏差；配合ISO4042标准6H级螺纹（径向跳动≤0.03mm），安装偏差控制在0.05mm内，即使集成多芯，端子对准精度仍超99%。如M12XXX-04-203-M12（母直头、ABD编码、焊线式、开孔M12），与公头插合后同轴度偏差≤0.04mm，完全避免多接口偏差叠加的风险。
3.IP67防护+镀金端子：集成不牺牲可靠性
端子采用黄铜镀金（镀层≥0.76μm），接触电阻≤1mΩ，17芯满负荷传输时无过热；氟橡胶密封圈实现IP67防护，可抵御车间粉尘、飞溅冷却液，即使集成多信号，也不会因密封失效导致短路——这与万连科技M12圆形防水连接器的防护逻辑一致，均以工业级可靠性为核心。
三、同系列选型：按传感器数量匹配芯数
1.基础集成款（2-6芯）：适配单传感器多信号
推荐M12XXX-03-203-M16（公直头、ABD编码、焊线式、开孔M16），6芯设计可传输1路电源（2芯）+1路信号（4芯），适合光电传感器、接近开关等单设备，开孔从2个减至1个，成本比17芯款低30%。
2.高阶集成款（12-17芯）：适配多传感器模组
选择17芯定制款（基于链接型号扩展），或12芯M12XXX-04-204-M12（母直头、ABD编码、PCB式、开孔M12），可同时连接3个传感器（如1个视觉相机+2个激光传感器），布线仅需1条，面板开孔减少67%，适合高密度自动化产线。
2-17芯M12前锁面板连接器的价值，不仅是减少开孔，更是用集成化思维重构多传感器布线逻辑——一条线替代多条线缆，一个接口替代多个接口，既释放面板空间，又降低故障风险。无论是基础款简化单传感器布线，还是高阶款适配多模组集成，都让工业密集布线从杂乱难管变为简洁可控。
