M12连接器的线径选择和电缆外径适配，直接影响信号传输稳定性与安装可靠性。选小了可能导致过载发热，选大了则无法顺利装配，甚至破坏密封性能。结合万连科技M12系列产品特性，以下从线径选择逻辑、电缆外径范围及选型技巧展开说明。
一、线径怎么选？看电流、信号与环境
线径（导体截面积）的核心作用是承载电流和传输信号，需根据实际需求匹配：
1.电流承载：载流能力是硬指标
M12连接器的线径需与额定电流匹配，遵循电流越大，线径越粗的原则。
小信号传输（如传感器4-20mA信号、低速通信）：选0.14-0.5mm²线径，足够满足≤1A的电流需求。例如万连科技M12D编码传感器连接器，搭配0.2mm²多股铜丝，既能减少信号衰减，又能节省安装空间。
电源与信号混合传输（如24V供电+信号）：需0.5-1.5mm²线径，适配15A电流。
大电流场景（如小型电机供电）：需1.54mm²线径，承载5-15A电流。
2.信号类型：高速信号对结构更敏感
低速模拟信号（如温度、压力）：线径主要看载流，0.14-0.75mm²足够，重点选多股软线（抗振动）。
高速数字信号（如千兆以太网）：需兼顾线径与屏蔽层，通常选0.5-0.75mm²带铝箔+编织屏蔽的线，万连M12X编码插头适配此类线缆，线径过粗可能影响屏蔽层紧密性，导致信号干扰。
3.环境因素：恶劣场景需留余量
高温、振动环境下，线径建议比理论值大一个规格。例如户外设备用M12连接器，选0.75mm²而非0.5mm²，万连耐温款线缆（40℃~125℃）的粗线径设计，可减少热胀冷缩导致的导体疲劳。
二、支持多大电缆外径？看结构与密封设计
M12连接器支持的电缆外径，由尾部结构（应力释放环、密封件）决定，常见范围为4-12mm，具体因型号而异：
1.基础款（IP67防护）：适配48mm外径

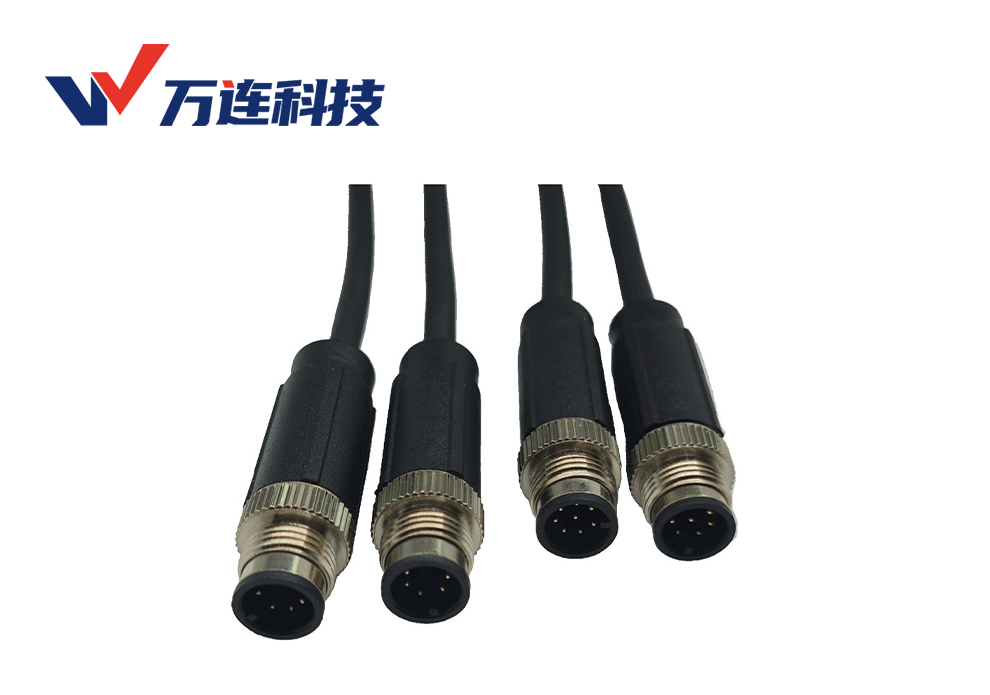

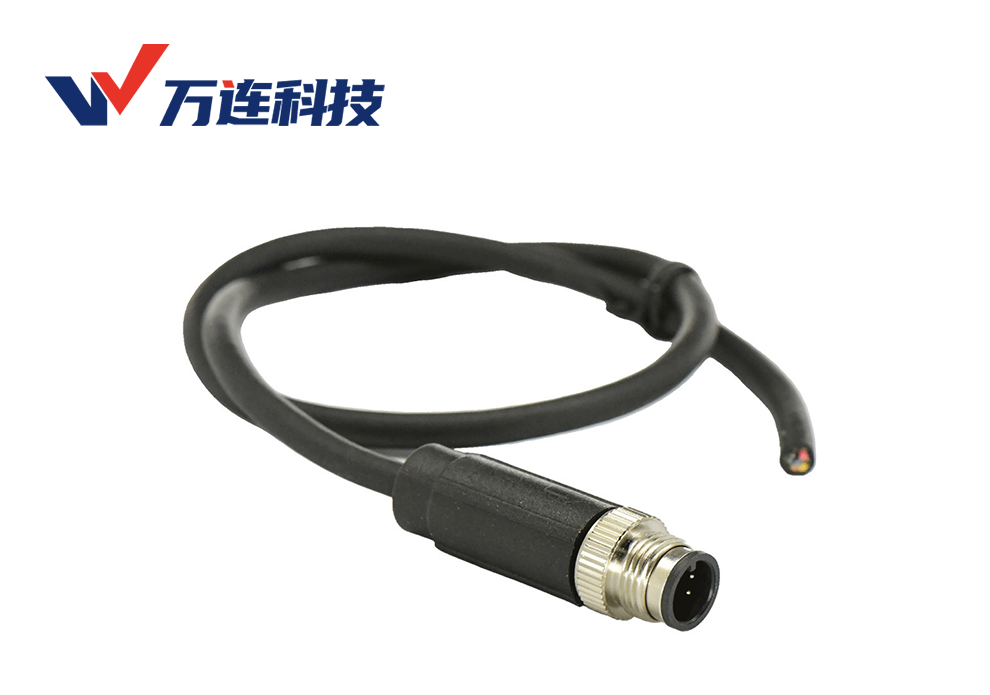

如万连常规M12插头，尾部采用弹性密封圈+简易应力释放环，适配48mm外径的电缆（如0.5-1.5mm²线缆带护套后）。安装时需确保电缆外径在范围内，过细会导致密封不严，过粗则无法卡入，影响IP67防护效果。
2.加强款（IP68或重载）：支持6-12mm外径
万连DS系列IP68级M12连接器，尾部带可调节压环，通过更换不同规格密封件，适配6-12mm外径电缆（如2.54mm²带屏蔽层的粗线缆）。压环设计能牢牢固定粗电缆，避免振动导致的线缆拉扯，同时保持防水性能。
3.编码差异：部分编码有特殊限制
X编码（高速数据）连接器因内部需容纳双绞屏蔽线，外径通常不超过10mm；A编码（电源混合）则更灵活，万连A编码M12插头可兼容至12mm外径，适配带厚护套的工业线缆。
M12连接器的线径与电缆外径选择，核心是电流匹配+尺寸兼容。结合万连科技不同系列的设计（如可调节压环、多规格密封件），既能满足载流与信号需求，又能保证安装稳固与防护可靠。
