电子连接器是实现电路系统模块化、可维护的核心部件，核心功能是稳定传输电力与信号，其设计需平衡机械结构可靠性与电气性能稳定性，以下从基础原理、核心参数、分类及应用拓展展开解析，参数均参考工业级标准及主流厂商技术规范。
一、基础原理：结构与传输逻辑
核心结构组成
接触件：信号/电力传输载体，常用黄铜镀金（镀层≥0.76μm）或铜合金材质，接触电阻0.5-5mΩ，确保低损耗传输；分针式（公端）与孔式（母端），配合间隙≤0.05mm，避免振动导致接触失效。
绝缘体：隔离接触件与外壳，材质多为PPS（耐温260℃）、PA66+玻纤（阻燃V-0级），绝缘电阻≥2000MΩ，1分钟1500VAC耐压无击穿，防止漏电或信号串扰。
外壳：提供机械防护与定位，塑胶壳（PA66）适配干燥场景，金属壳（锌合金镀铬）耐盐雾1000小时，适配高腐环境；部分带防尘盖/密封圈，强化防护性能。
锁紧装置：确保连接稳固，螺纹式（扭矩0.8-1.2N·m）抗10-2000Hz振动，推拉自锁式（插拔力20-50N）适配频繁插拔，卡扣式（操作力≤30N）适合消费电子。
传输原理
通过接触件的物理贴合实现电流/信号导通，需满足两点核心：一是接触压力稳定（黄铜接触件弹力≥5N），避免微动磨损；二是接触面镀层完整，防止氧化导致电阻骤升，如镀金接触件插拔500次后电阻波动≤10%。
二、核心参数：选型的刚性指标
电气参数：额定电压250-600V（工业级）、额定电流1-25A（动力传输）/0.1-5A（信号传输），接触电阻≤5mΩ，绝缘电阻≥1000MΩ（民用）/2000MΩ（工业）。
环境参数：防护等级IP20（室内干燥）-IP68（10米水深浸泡），耐温-40℃~85℃（常规）/-55℃~125℃（宽温），耐盐雾500-1000小时（沿海/高腐场景）。
机械参数：插拔寿命500-1000次（工业级），振动耐受10-2000Hz、15g加速度（无位移），冲击耐受50g/11ms（无结构损坏）。
认证标准：工业领域需CE、ISO9001，汽车领域需IATF16949，医疗领域需ISO13485，确保合规性与可靠性。
三、核心分类：按应用场景划分
工业级连接器

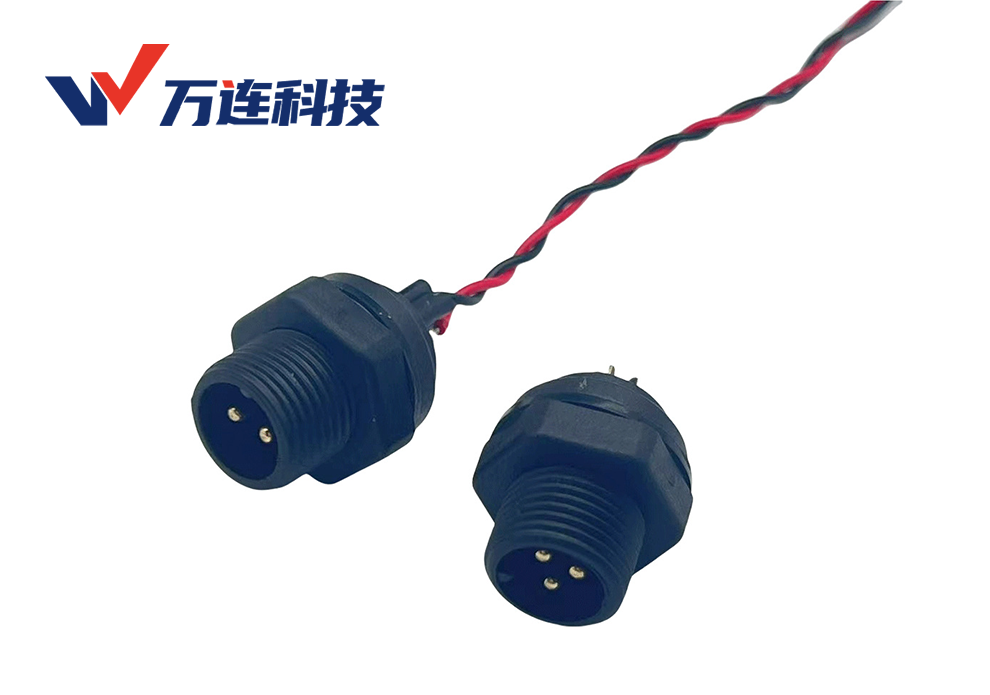

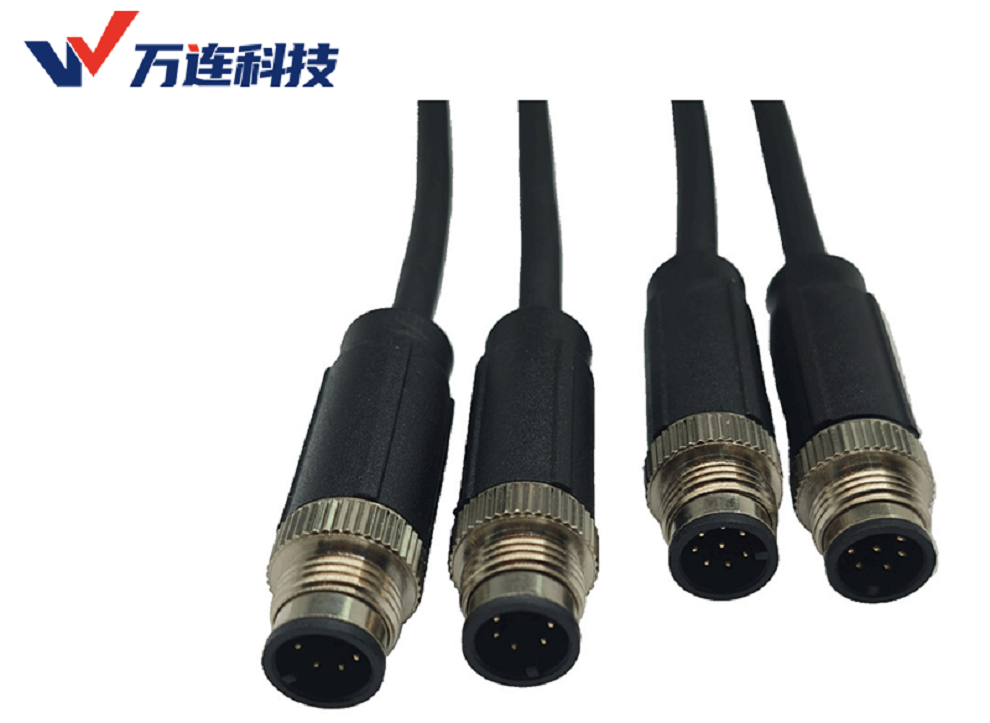

圆形连接器：IP44-IP68防护，如DP系列（塑胶壳，多芯2-35芯）、DS系列（金属壳，耐腐）、M8/M12（微型，直径8/12mm，IEC61076标准），适配机床、机器人、户外储能，抗振防脱。
矩形连接器：间距2.54-5.08mm，芯数4-64芯，带屏蔽层（屏蔽值≥95dB），用于机柜内密集信号传输，如PLC与传感器连接。
消费电子连接器
板对板连接器：对接高度0.6-10mm，支持高速信号（≤10Gbps），适配手机、电脑主板，实现芯片与PCB板短距传输。
线对板连接器：线径0.1-2.5mm，压接/焊接接线，用于家电（空调、洗衣机），连接导线与控制板。
特种连接器
汽车连接器：耐温-40℃~150℃，耐油（浸泡机油72小时无溶胀），高压款（额定电压600V，电流250A）适配电池组，低压款用于车载中控。
医疗连接器：推拉自锁（防误插）、IP67防护，接触电阻≤3mΩ，适配诊断仪器，确保高洁净与信号精准。
四、应用拓展：行业适配逻辑
工业自动化：优先选IP68圆形连接器（如DS系列），螺纹锁紧抗振动，黄铜镀金接触件适配伺服电机动力传输与传感器信号交互，降低设备停机率30%以上。
新能源汽车：高压线束用线对线连接器（耐温150℃，耐油），低压控制用板对板连接器（微型化），满足电池包、电机控制器的高可靠连接。
通信基站：选IP65屏蔽型连接器，抗电磁干扰（屏蔽值≥90dB）、宽温适配，保障电源与数据在户外复杂环境下稳定传输。
医疗设备：推拉自锁连接器（防盲插）+IP67防护，避免交叉感染，低接触电阻确保检测数据无偏差，符合医疗洁净标准。
电子连接器的应用拓展需以工况定结构、参数对齐需求为核心：恶劣环境选金属壳+IP68+螺纹锁紧，密集传输选矩形/板对板连接器，频繁插拔选推拉自锁款。同时需符合行业认证，确保从基础原理到实际应用的全链路可靠性，为电路系统稳定运行提供支撑。
