电子连接器是电路系统中传输信号与电力的核心部件，其分类需结合结构特性、连接方式与工况需求，关键参数涵盖防护等级（IP）、接触电阻、芯数、耐温范围等，以下按核心类别及应用场景精准解析：
一、按结构与连接方式分类及特性

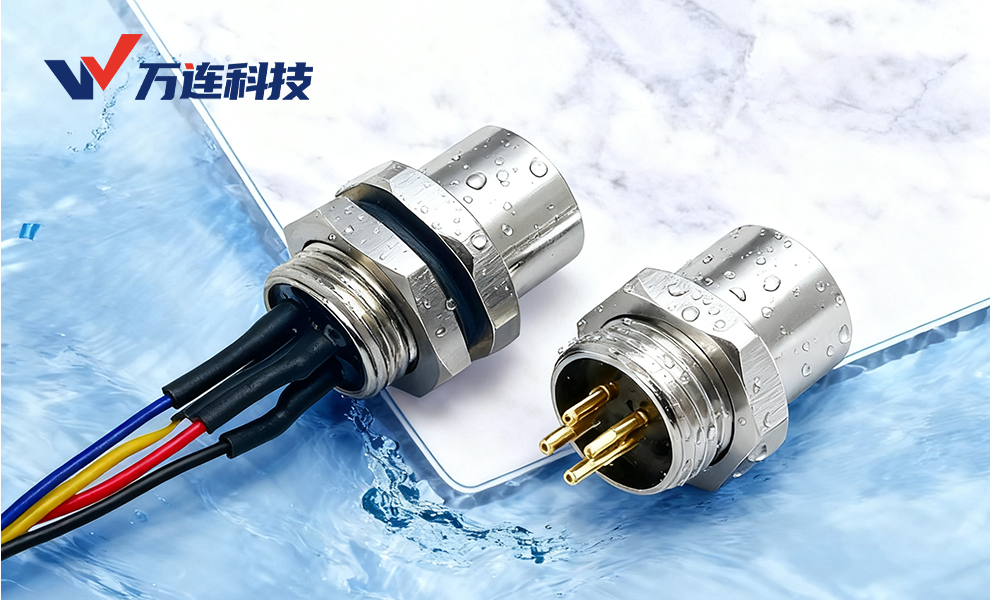

1.圆形连接器
核心参数：防护等级IP44-IP68，接触电阻0.5-5mΩ，芯数2-35芯，耐温-40℃~85℃，部分含螺纹锁紧结构（扭矩0.8-1.2N·m）。
类型细分：塑胶壳（如万连科技DP系列，PA66阻燃材质）、金属壳（如万连科技DS系列，锌合金镀铬耐盐雾）、微型款（M8/M12，直径8/12mm，符合IEC61076标准）。
应用场景：工业自动化（机床、机器人）、户外储能、通信基站，适配高频振动、潮湿多尘环境，如M12连接器用于传感器信号传输。
2.矩形连接器
核心参数：间距2.54-5.08mm，芯数4-64芯，防护等级IP20-IP65，部分带屏蔽层（屏蔽值≥95dB）。
结构特点：插合面为矩形，适配多通道同步传输，支持板对板、线对板连接。
应用场景：机柜内部、仪器仪表（如示波器、PLC），用于密集型信号传输，如工业控制箱内板间连接。
3.板对板连接器
核心参数：对接高度0.6-10mm，接触电阻≤3mΩ，耐温-55℃~125℃，封装形式含SOP、QFP。
结构特点：公母对接实现PCB板间直接连接，传输距离短（≤10mm），支持高速信号（≤10Gbps）。
应用场景：消费电子（手机、电脑主板）、工业控制模块，如CPU与主板的高速数据传输。

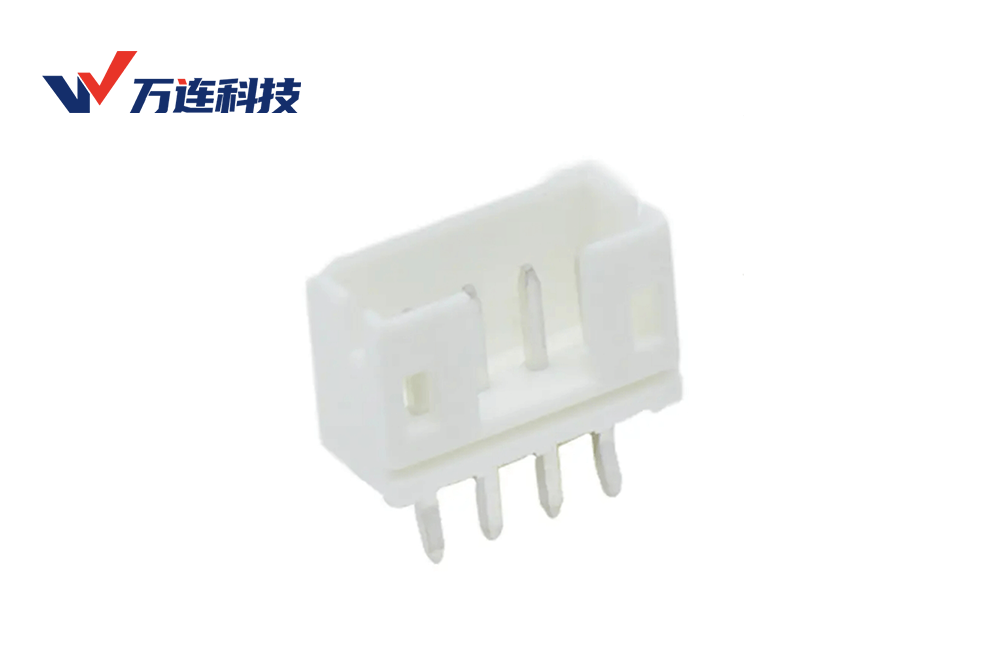

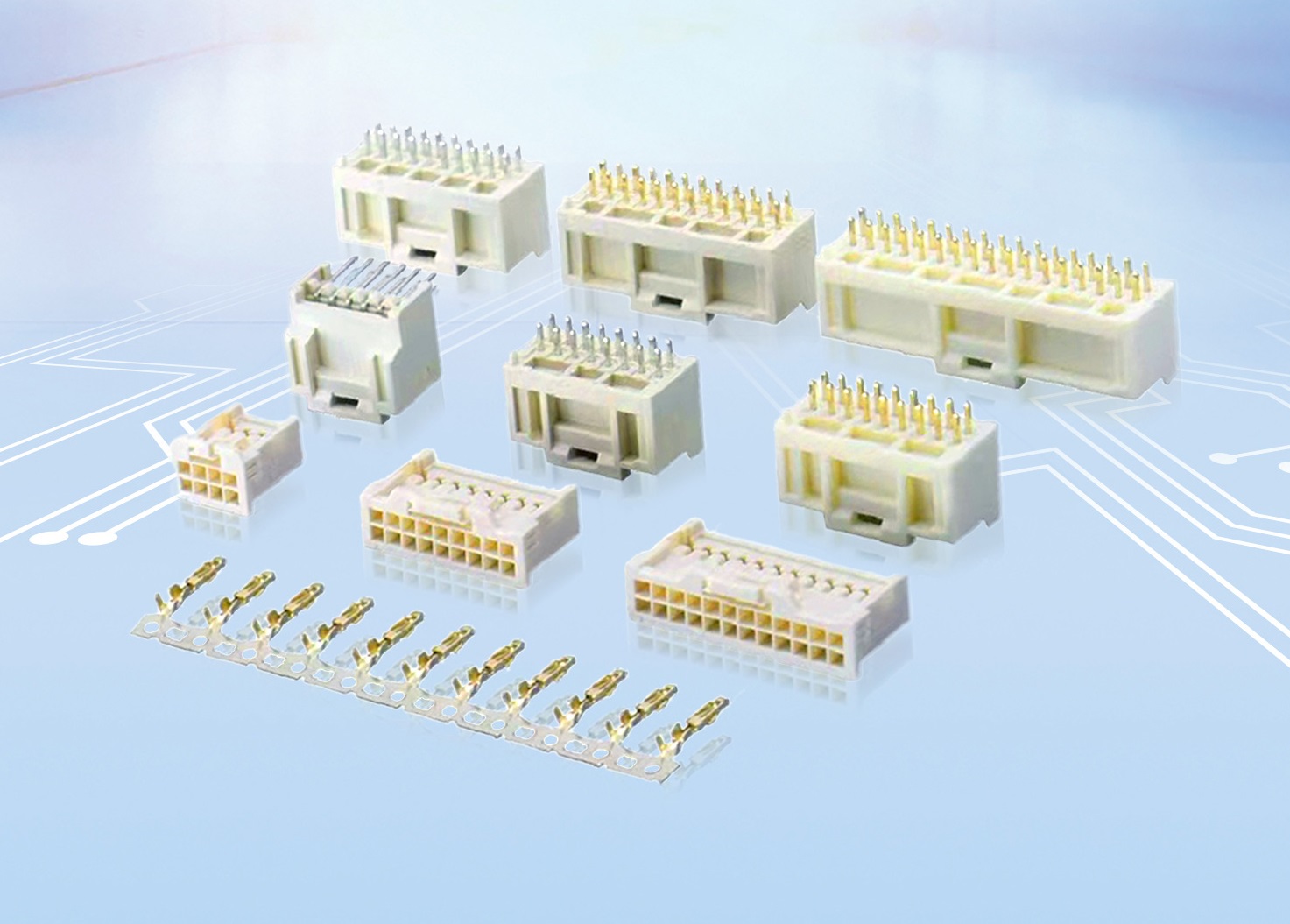

4.线对板连接器
核心参数：线径0.1-2.5mm，额定电流1-15A，防护等级IP20-IP67，接线方式含压接、焊接。
结构特点：一端接导线、一端接PCB板，结构紧凑，部分带防呆键位。
应用场景：家电（洗衣机、空调）、汽车电子（车载中控），如空调内机与传感器的导线连接。
5.线对线连接器
核心参数：额定电压250-600V，额定电流5-50A，耐油等级≥UL94V-0，部分带防水密封圈。
结构特点：实现两根或多根线缆的永久性连接，支持大电流传输。
应用场景：新能源汽车（电池组线缆）、工业电源，如电动车高压线束连接。
6.推拉自锁连接器
核心参数：插拔力20-50N，接触电阻≤5mΩ，耐振等级10-2000Hz，带视觉/听觉定位反馈。
结构特点：小型化设计（直径≤15mm），防盲插键位，无需工具即可快速插拔。
应用场景：医疗设备（诊断仪器）、消费电子（耳机、相机），适配有限空间频繁连接需求。
二、按行业领域的应用适配
1.工业领域
主流类型：圆形连接器（IP68）、板对板连接器、M8/M12微型连接器。
适配原因：抗振（螺纹锁紧）、防水防尘（IP68）、耐腐（锌合金镀铬），如DP系列用于户外储能柜电源连接，M12用于机器人关节传感器信号传输。
2.汽车领域
主流类型：高压连接器（耐温-40℃~150℃）、线对线连接器（耐油）、板对板连接器（小型化）。
适配原因：耐受高低温循环、机油侵蚀，支持大电流（≤250A），如电动车电池包高压连接器。
3.消费电子领域
主流类型：板对板连接器（超薄型）、线对板连接器（微型化）、USB连接器。
适配原因：小尺寸（对接高度≤1mm）、轻量化，支持高速数据传输（如USB4.0达40Gbps），如手机主板与屏幕的板对板连接。
4.医疗领域
主流类型：推拉自锁连接器（防误插）、圆形连接器（IP67）。
适配原因：高洁净度、防交叉感染，接触电阻稳定（≤3mΩ），如医疗检测仪器的信号连接器。
5.通信领域
主流类型：圆形连接器（IP65）、屏蔽型矩形连接器。
适配原因：抗电磁干扰（屏蔽值≥90dB）、宽温适配（-40℃~85℃），如基站电源与数据接口连接。
三、选型核心提示
电子连接器选型需优先匹配工况：潮湿/户外场景选IP67及以上圆形连接器，密集信号传输选矩形或板对板连接器，频繁插拔选推拉自锁款；参数层面需确保接触电阻≤5mΩ、耐温覆盖实际环境温度，同时符合行业认证（如工业选CE/ISO9001，汽车选IATF16949），确保连接可靠性与系统兼容性。
