电子元器件是电路的基础单元，不同器件承担限流、储能、放大、控制等核心功能，掌握其核心参数与用途是电路设计与维护的关键，以下分15类精准解析。

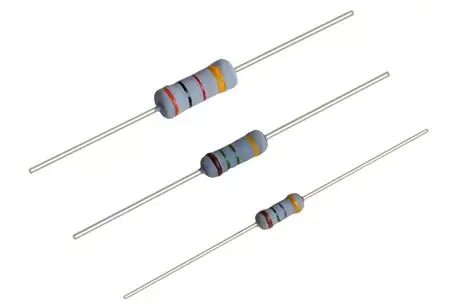

1.电阻器
核心功能：限流、分压、耗能。关键参数：阻值（Ω，范围1Ω-10MΩ）、额定功率（1/8W-100W，常用1/4W）、精度（±1%/±5%）。
用途：调节电路电流、设定参考电压，如LED限流电阻。

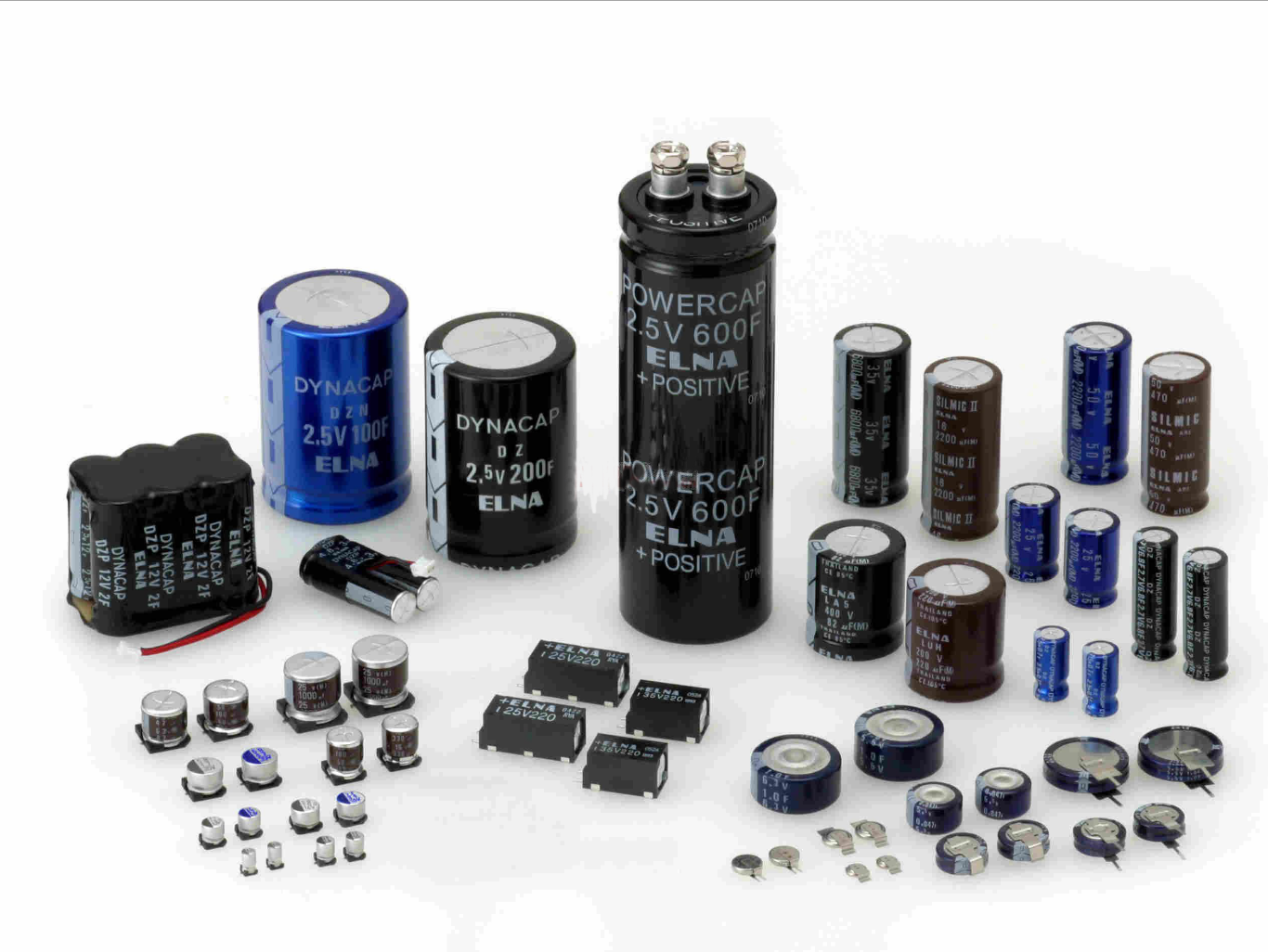

2.电容器
核心功能：储能、隔直、滤波。关键参数：容值（pF-mF，常用μF级）、额定耐压（V，需高于电路电压）、介质类型（陶瓷/铝电解/钽电容）。
用途：电源滤波、信号耦合，如主板滤波电容。

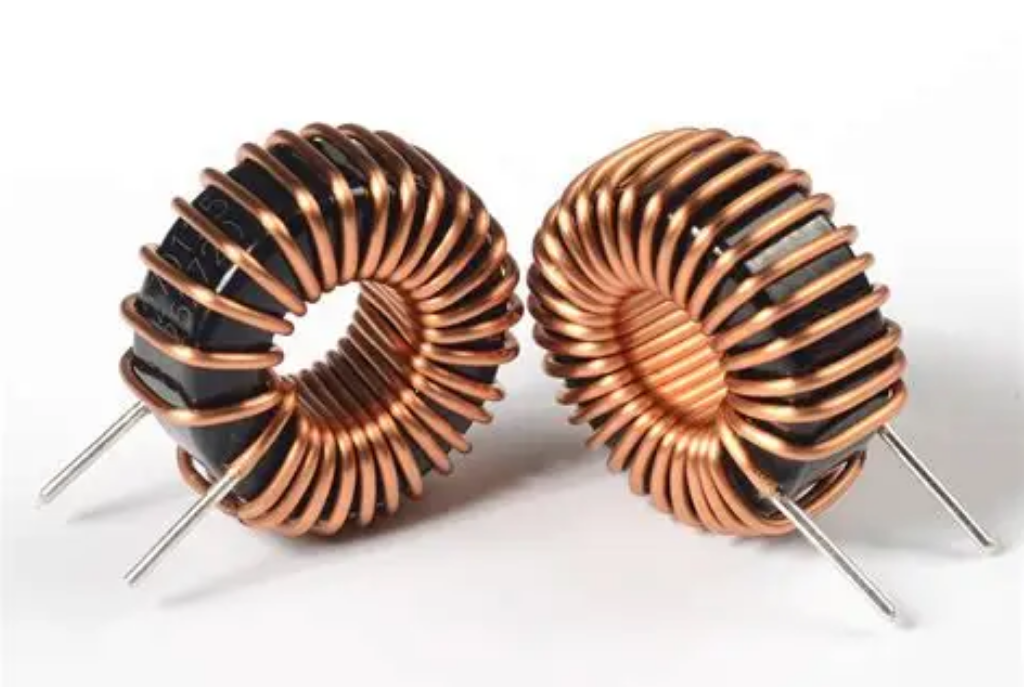

3.电感器
核心功能：储能、阻交流、通直流。关键参数：电感值（μH-mH）、额定电流（避免磁饱和）、Q值（损耗指标）。
用途：电源抗干扰、振荡电路，如开关电源电感。

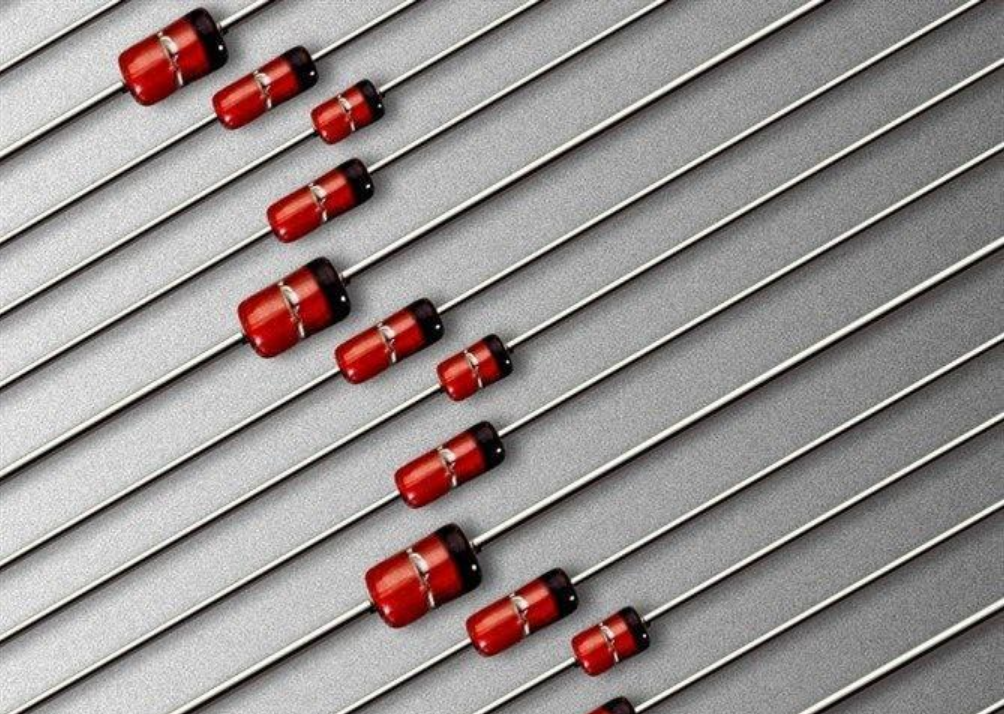

4.二极管
核心功能：单向导电。关键参数：正向压降（硅管≈0.7V，锗管≈0.2V）、反向耐压（Vrrm）、额定电流（If）。类型：整流二极管（1N4007）、发光二极管（LED）。
用途：整流、稳压、指示，如电源整流桥。

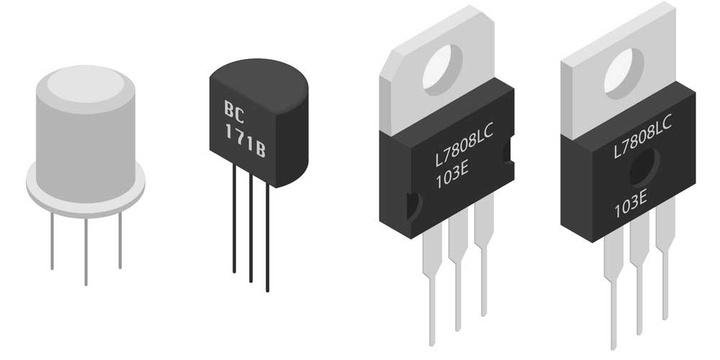

5.晶体管
核心功能：放大、开关。分三极管（NPN/PNP）与MOS管。关键参数：三极管（电流放大倍数β、集电极耐压Vceo），MOS管（导通电阻Rds(on)、栅源电压Vgs）。
用途：信号放大、电路开关，如功放电路、CPU供电开关。
6.集成电路（IC）
核心功能：集成多器件，实现复杂逻辑。关键参数：工作电压（Vcc，如3.3V/5V）、静态功耗（μA/mA）、封装形式（SOP/QFP）。类型：MCU（单片机）、运放（LM358）、电源IC。
用途：电路核心控制，如设备主控芯片。

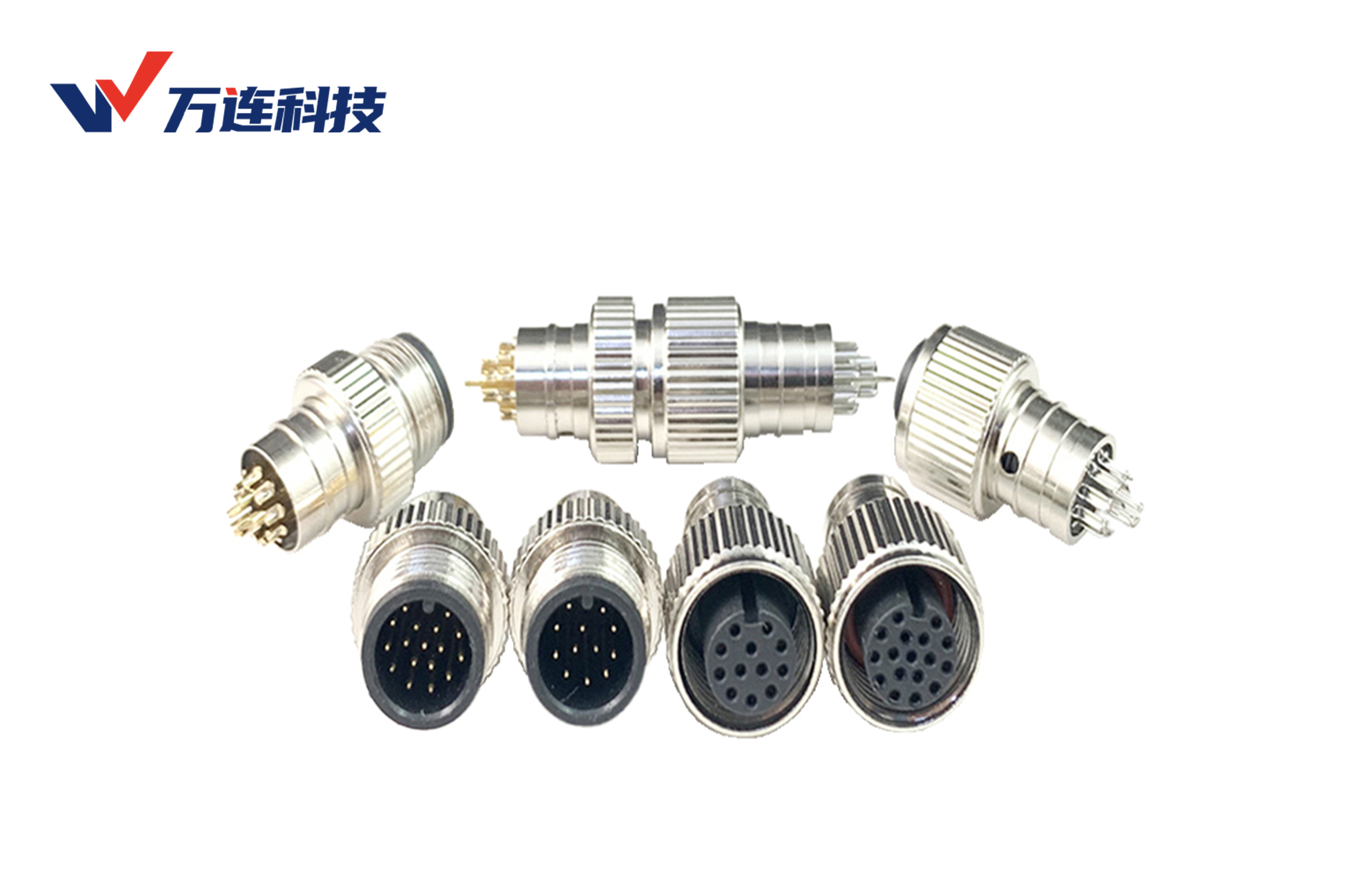

7.连接器
核心功能：传输信号/电力。关键参数：接触电阻（≤5mΩ）、防护等级（IP67/IP68）、芯数（2-35芯）。类型：万连航空插、万连板对板连接器、万连圆形连接器
用途：设备间连接，如工业设备电源连接器。

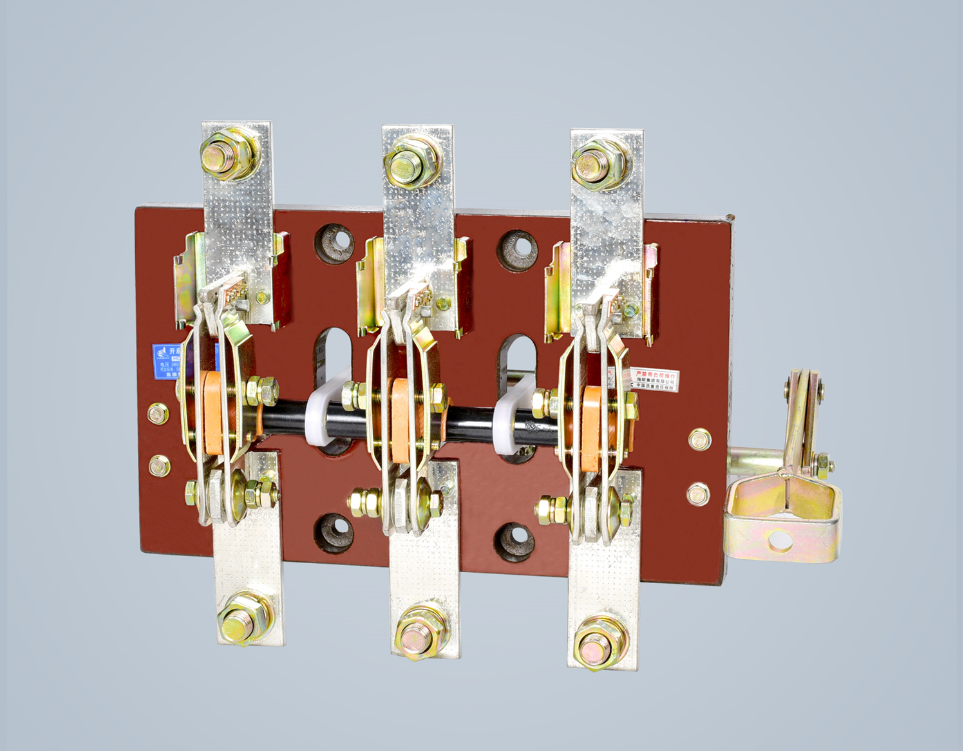

8.开关
核心功能：通断电路。关键参数：额定电流（A，如1A/10A）、额定电压（V）、操作寿命（万次级）。类型：按键开关、拨码开关。
用途：电路控制，如设备电源开关。
9.晶振
核心功能：提供稳定时钟信号。关键参数：频率（MHz，如12MHz/24MHz）、频率精度（±10ppm）、负载电容（pF）。
用途：MCU/CPU时序控制，如主板晶振。
10.保险丝
核心功能：过载保护。关键参数：额定电流（A，需匹配电路电流）、分断能力（能切断的最大电流）、熔断速度（快熔/慢熔）。
用途：电路过流防护，如电源输入端保险丝。

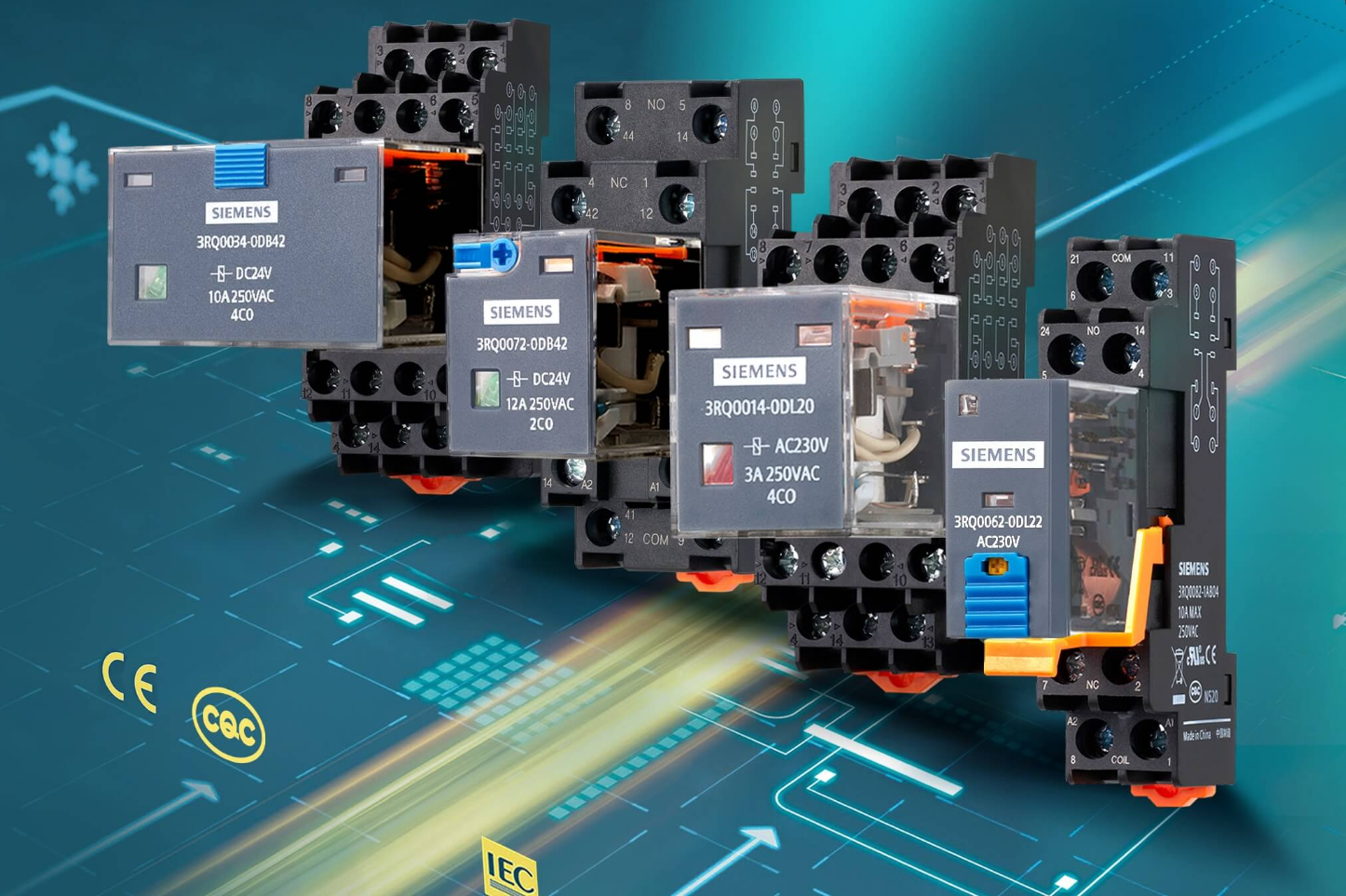

11.继电器
核心功能：电磁控制开关。关键参数：线圈电压（V，如5V/12V）、触点额定电流（A）、触点类型（常开/常闭）。
用途：低压控高压，如汽车灯光控制继电器。
12.传感器
核心功能：物理量转电信号。关键参数：精度（±1%）、量程（如温度传感器-40℃~85℃）、输出类型（模拟/数字）。类型：温度（NTC）、光电（光敏电阻）、压力传感器。
用途：环境检测，如空调温度传感器。
13.显示器件
核心功能：信息呈现。关键参数：分辨率（如128×64）、亮度（cd/m²）、驱动方式（SPI/I2C）。类型：LCD（液晶）、LED（数码管/屏）。
用途：数据显示，如设备状态屏。

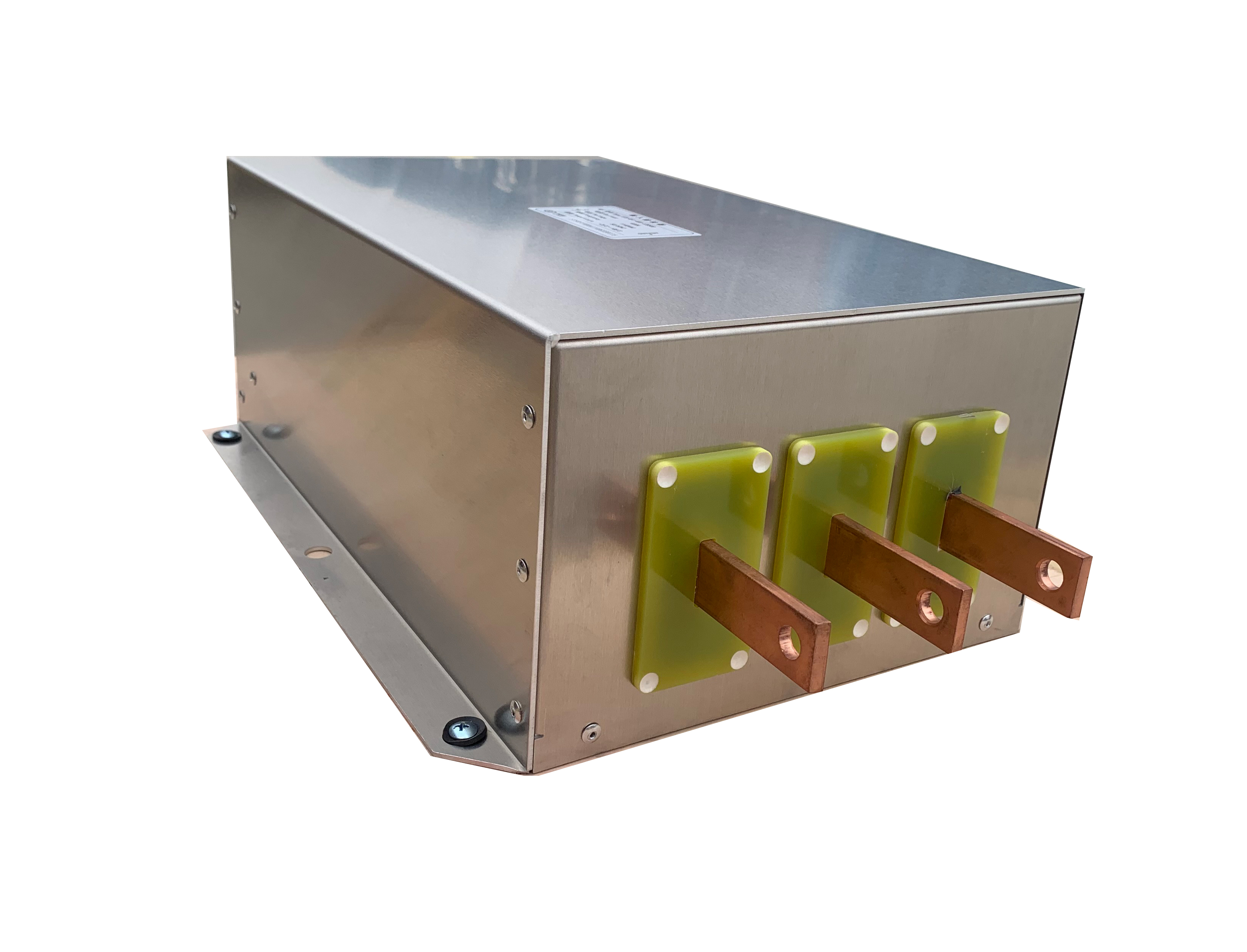

14.滤波器
核心功能：抑制干扰信号。关键参数：截止频率（Hz-MHz）、插入损耗（dB，越大越好）、类型（低通/高通/带通）。
用途：信号净化，如电源EMI滤波器。

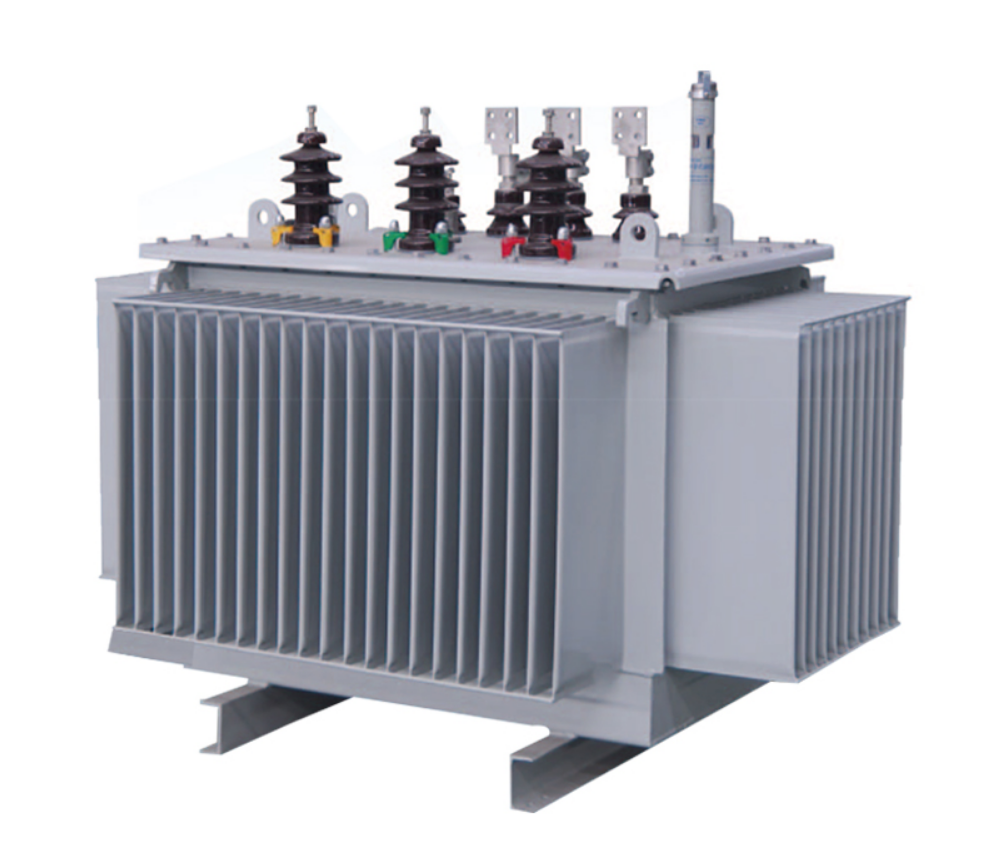

15.变压器
核心功能：变压、隔离。关键参数：变比（初级/次级电压比）、额定功率（VA/W）、绝缘等级（如A级/B级）。
用途：电源变压、信号耦合，如工频电源变压器。
