工业电连接器的安装质量直接影响连接稳定性与使用寿命，核心是通过规范操作规避接触不良、结构损伤等隐患。安装需聚焦关键流程与细节把控，万连M12组装式连接器凭借结构设计优势，降低安装难度并提升可靠性，成为多场景优选。
一、工业电连接器安装核心注意事项
1.接口与编码匹配
安装前需确认连接器公母头编码一致，A/B/D等编码对应不同传输场景，错配会导致插合不到位或信号传输失效。接口尺寸需与安装面板适配，M12规格需确保面板开孔精准，避免因孔径偏差导致安装后松动或密封间隙。
2.线缆处理规范
线缆剥线长度需匹配端子深度，通常露出芯线3-5mm，过长易导致短路过短会造成接触不良。屏蔽线缆需确保屏蔽层与连接器屏蔽结构紧密贴合，接触电阻≤50mΩ，避免屏蔽失效引发电磁干扰。布线时预留足够弯曲半径，一般不小于线缆直径的5倍，防止拉扯力传导至连接部位。
3.插合与锁紧操作
插合时对准导向结构，避免暴力插拔，单次插拔力控制在50N以内，防止针脚弯曲或外壳破损。螺纹式连接器需按规定扭矩拧紧，M12规格锁紧扭矩为8-12N·m，确保轴向位移≤0.1mm，避免振动环境下松脱。卡扣式需确认卡合到位，听到锁紧声响后再进行后续操作。
4.防护与环境适配
户外或潮湿环境安装时，需确保密封圈安装到位且无破损，压缩率控制在25%-30%，保障IP67及以上防护效果。安装位置应远离热源和化学腐蚀源，高温环境需确保连接器工作温域覆盖实际工况，避免材质老化加速。
5.通电前检查
安装后需目测确认插合深度达标，无松动或歪斜。用万用表检测接触电阻，确保≤10mΩ，动力传输场景需验证绝缘性能，避免短路风险。振动环境需额外检查锁紧机构状态，确保无径向跳动或轴向位移。

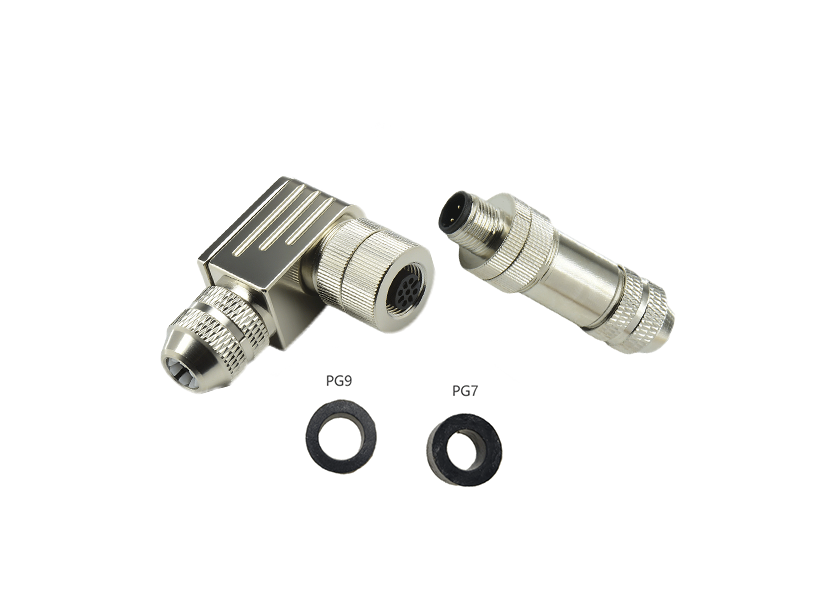

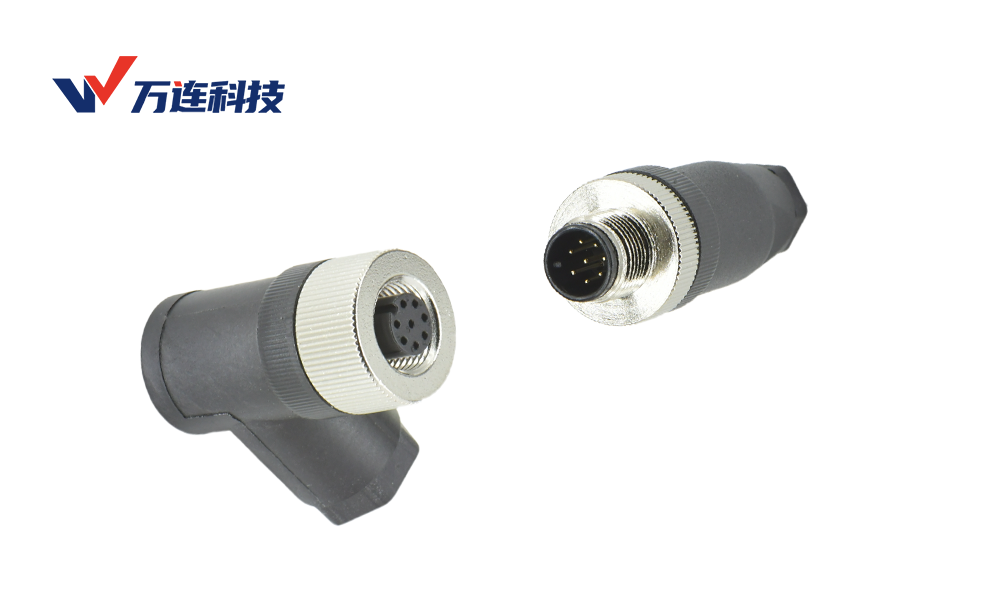

万连M12组装式连接器采用模块化设计，无需焊接和专业工具，现场3-5分钟即可完成组装，大幅降低安装门槛。其清晰的编码与导向结构，有效避免错配和暴力插拔问题，螺纹锁紧机构配合弹垫设计，拧紧扭矩8-12N·m即可实现稳固固定，在10-2000Hz、15g加速度振动环境中无松动。产品配备氟胶密封圈，安装时只需确保端面贴合，即可实现IP67防护，屏蔽环与线缆屏蔽层紧密贴合，接触电阻≤50mΩ，保障电磁屏蔽效能≥60dB。此外，产品适配1-5mm厚度面板，线缆兼容0.5-2.5mm²芯线，模块化组件可灵活调整，适配不同安装场景需求，从结构设计上规避了传统安装中的常见痛点。
工业电连接器安装的核心是精准匹配、规范操作、防护到位，通过细节把控确保连接可靠。万连M12组装式连接器以便捷安装与稳定性能的双重优势，为工业场景提供高效可靠的连接解决方案，助力降低安装成本与后期运维风险。
