传感器屏蔽线缆组件加工工艺：M12线束抗RFI干扰的屏蔽层制作关键

传感器屏蔽线缆组件加工工艺：M12线束抗RFI干扰的屏蔽层制作关键

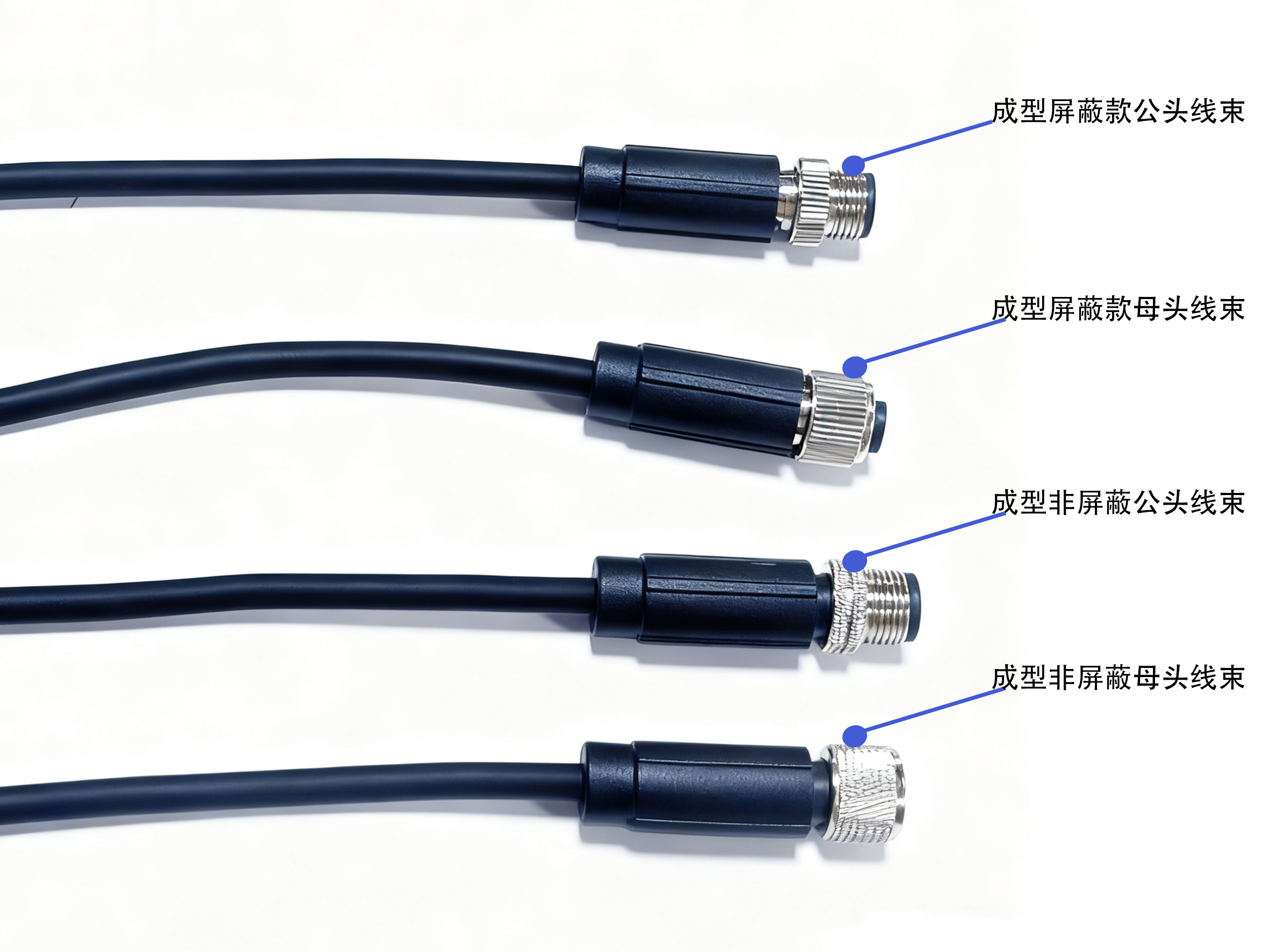

工业场景中，射频干扰（RFI）是传感器信号失真的主要诱因——变频器、5G工业网关释放的10kHz-1GHz高频电磁波，易侵入线缆导致数据飘移、设备误触发。M12线束作为传感器核心连接部件，屏蔽层制作工艺直接决定抗RFI能力。随着工业4.0推进，高频、高精度传感器普及，对屏蔽层要求更严苛。今天结合万连科技M12线束加工标准，拆解屏蔽层制作关键，筑牢电磁干扰防火墙。

一、材料选型：兼顾屏蔽效能与环境适配

屏蔽层材料是抗RFI的基础，需平衡屏蔽性与工业场景耐受性。

双重屏蔽材料：采用镀锡铜编织网+聚酯铝箔组合，铜丝纯度≥99.95%、丝径0.12mm，编织密度95%-98%，应对中低频RFI；铝箔厚度0.03mm，重叠绕包率≥25%，阻隔高频干扰，协同实现屏蔽效能≥60dB，1GHz频段信号误码率≤10⁻⁹。

辅助耐候材料：屏蔽层外裹耐候PUR护套，-40℃~125℃宽温域内不脆裂，适配高低温、紫外线场景；连接器连接处用耐油硅胶垫固定，防止振动导致屏蔽层脱落，适配多油污工业环境。

二、结构设计：无断点一体化，杜绝干扰侵入

屏蔽层失效多因结构存在断点，核心是实现屏蔽层与线束、连接器无间隙融合。

全长度无死角屏蔽：铝箔层从连接器尾部覆盖至线缆末端，编织网延伸至连接器金属外壳，通过压接环（压接力15-20kN）固定，形成完整屏蔽回路，高频RFI衰减率提升30%。

应力消除设计：屏蔽层外增波纹护套，过渡处圆弧设计，弯曲半径≥6倍线缆外径；连接器尾部加装弹性应力消除套，经100万次弯曲测试，屏蔽层无断丝、铝箔无破裂。

三、加工工艺：毫米级精度控制，避免隐性缺陷

工艺细节决定屏蔽稳定性，三道关键工序把控精度。

编织工艺：全自动编织机控制张力5-8N、密度95%-98%，编织网与芯线同心度偏差≤0.1mm，杜绝网孔漏洞或线缆僵硬。

铝箔绕包：绕包速度与牵引速度同步，重叠率25%-30%，热压工艺（80℃、0.3MPa）增强附着力，避免脱落起翘。

接地工艺：360°环压接地，压接力18-22kN，接地电阻≤50mΩ，比传统焊接接地稳定性提升50%。

四、测试验证：多维度把关性能达标

每批次必测确保抗RFI效果。

屏蔽效能检测：按GB/T17626.6-2017，10kHz-1GHz频段屏蔽效能≥60dB，800MHz-1GHz频段≥55dB。

环境可靠性测试：高低温循环50次、15g加速度振动2小时后，屏蔽效能衰减≤5dB，接地电阻无明显变化。

场景模拟测试：工业现场干扰源下，1000Mbps传感器连续运行72小时，误码率≤10⁻⁹、延迟≤1ms。

抗RFI干扰是材料、结构、工艺与测试的系统工程。万连M12线束从铜丝直径到铝箔重叠率，从压接力到接地电阻，每处细节都经精准把控。在工业4.0时代，优质屏蔽层是传感器信号的电磁防护衣，只有把工艺做精做透，才能让M12线束在复杂RFI环境中稳定传输，为工业自动化筑牢基础。
