标准化连接器配置方案
8 极混合构型（4+4）
配置 4 路数据触点搭配 4 路电源触点；数据通道支持 D 编码实现 100Mbps 通讯，X 编码版本最高可支持 10Gbps 高速以太网。配套 Y 编码、X 编码专属内部屏蔽与引脚排布结构，隔离电源线与数据线，抑制同壳体内信号串扰。
全域 360° 环形屏蔽架构
标准强制要求完整环形屏蔽结构，解决电源线路与高速数据线紧邻布置带来的电磁干扰难题，满足严苛工业 EMC 指标。
IEC 61076-2-117 混合连接器五大应用价值
1. 集成布线，节省设备安装空间（单线自动化）
2. 盲插快接，无工具高效装配
3. 抗振动结构，适配重工持续震动工况
4. 适配分布式自动化布线架构
5. 标准化引脚定义，规避装配失误
材料与结构设计规范
为应对长期工业服役挑战，标准对壳体、触点、绝缘件、密封组件的材质设置了明确技术门槛。该标准重点解决微动腐蚀、信号干扰、高低温老化三大痛点，从而保障高速传感信号、实时运动控制信号的稳定传输。
外壳主体
-
金属壳体：主流选用镀镍黄铜、锌合金压铸件，兼顾机械强度、耐磨特性与优异 360° 电磁屏蔽性能；
-
高性能复合塑料壳体：轻量化、耐腐蚀场景选用 PA66 等工程热塑性材料，满足标准机械锁合耐久指标；
-
滚花锁环组件：推拉机构锁件多采用不锈钢、增强合金，保证上万次插拔循环后锁合结构不磨损、不打滑。
接触触点与镀层
触点同时承载大电流供电与弱信号高速传输，要求极低接触电阻、持久导电稳定性：
-
基材：磷青铜、黄铜铜合金，具备优良导电能力与弹性恢复能力；
-
表面镀层：镍底层 + 镀金表层，杜绝触点氧化，保障设备全生命周期内信号无衰减、抗噪声干扰。
绝缘插件（插芯）
插芯用于固定触点，隔离电源与信号回路，常见材质包含 TPU 热塑性聚氨酯、PBT。材料需要具备高介电强度，防止不同回路之间电弧击穿；同时普遍满足 UL94 V-0 阻燃规范，提升设备防火安全等级。
密封防护系统
整套密封方案保障连接器稳定实现至少 IP65、IP67 防护，部分优化版本可达到 IP66、IP68 甚至 IP69K；
-
O 形密封圈：FKM 氟橡胶、NBR 丁腈橡胶或硅橡胶等材质，插接锁合后实现防水防尘气密密封；
-
尾部灌封结构：线缆入口位置采用环氧树脂灌封处理，阻挡水汽沿着线缆外皮毛细渗透至设备内部。
推拉锁止机构原理
整套锁合系统依托内置弹簧套筒结构：轴向按压时外套筒回缩，插合到位后套筒回弹；壳体锁紧钩与插座凹槽精准啮合。支持盲插作业，无需目视对准，依靠手感完成可靠对接。
主流电气规格配置一览
标准本身未规定具体电流电压额定值，下列为符合该标准的常见产品典型配置（具体数值因制造商设计而异）：
8 极混合数据电源型：电源触点额定电流典型范围 6A~16A，工作电压 30V~60V；
12 极高密度信号型：单触点额定电流约 1.5A~2A，额定电压 30V；
4/5 极电源 / 基础信号型：额定电流 4A~12A，电压覆盖 60V~250V。
主流落地应用领域

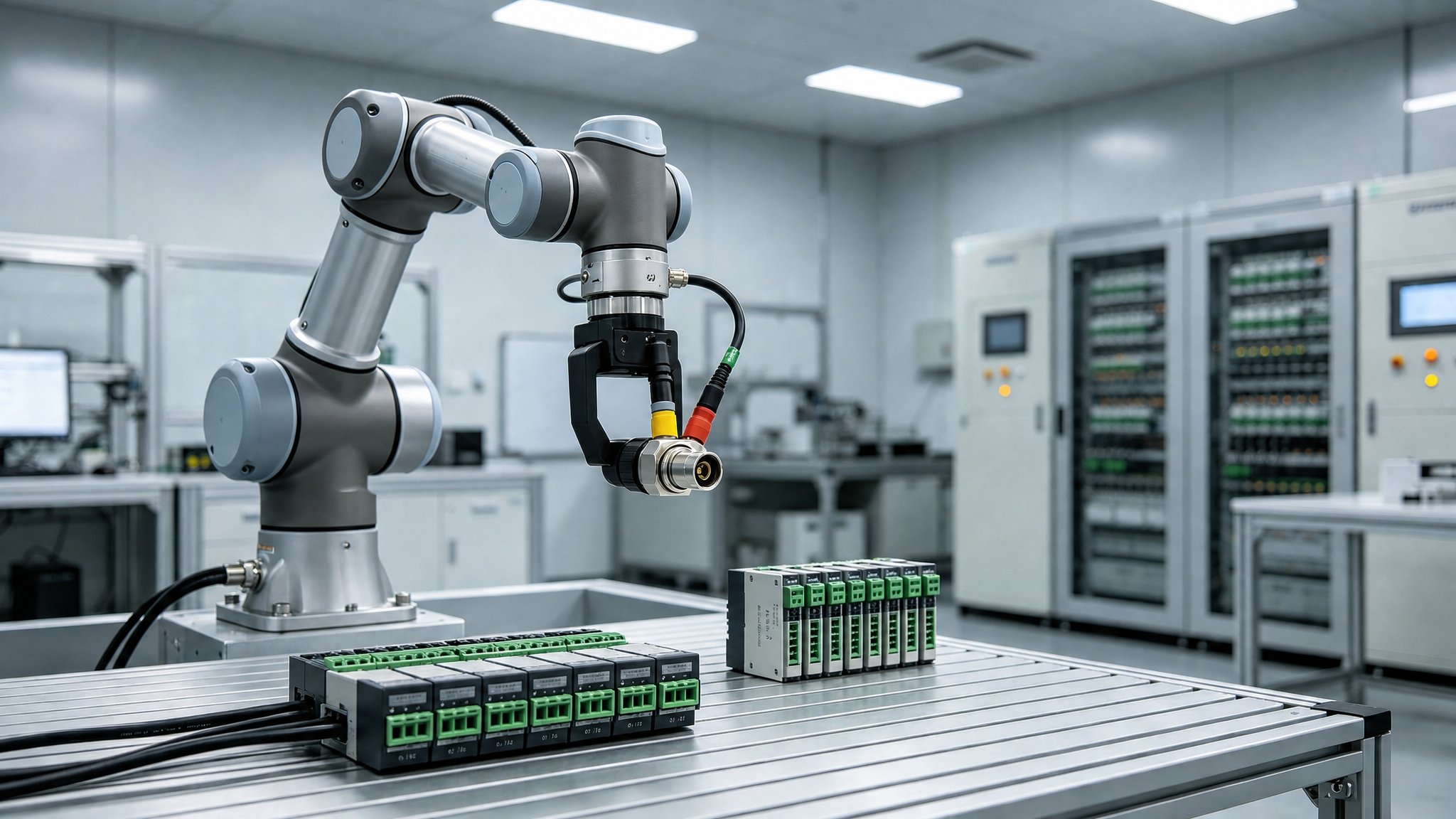

工业自动化生产线、协作机器人、分布式 I/O 模块、物料输送系统、汽车焊装与总装产线；
新能源赛道：电动汽车 BMS 电池管理系统、储能 BESS 储能系统、风电、光伏设备；
轨道交通车载设备、乘客信息系统；户外工业视频监控、移动工程机械。
