工程师在选型时面对 M5 到 M23 一堆型号，规格书上都写着“性能优异、应用广泛”，很难判断该选哪个。其实，每种连接器规格都对应了工业自动化发展过程中某一个具体的工程矛盾。理解了这条主线，你就理解了为什么今天 M12 和 M8 成了主流，也理解了什么场景下应该跳出主流。
大功率时代的 M23 与 7/8 英寸
回到上世纪八九十年代的工厂，那时候的自动化设备和今天完全是两个物种。
PLC 刚出现，伺服电机的功率动辄几千瓦，气缸的行程比人还高。控制这些大家伙的连接器，第一要务不是"小"，而是"扛得住"——大电流、大电压、高机械强度。
M23（螺纹外径 23mm）和 7/8 英寸（约 22mm）就是为这个时代设计的。它们的接触件尺寸大，能承载的电流远超后来的小型号；螺纹粗，锁紧力矩大，在重型设备的振动里纹丝不动。
但代价也很直接：体积大、占面板空间、接线繁琐。在一台老式控制柜上，几个 M23 连接器就能占满整个面板。

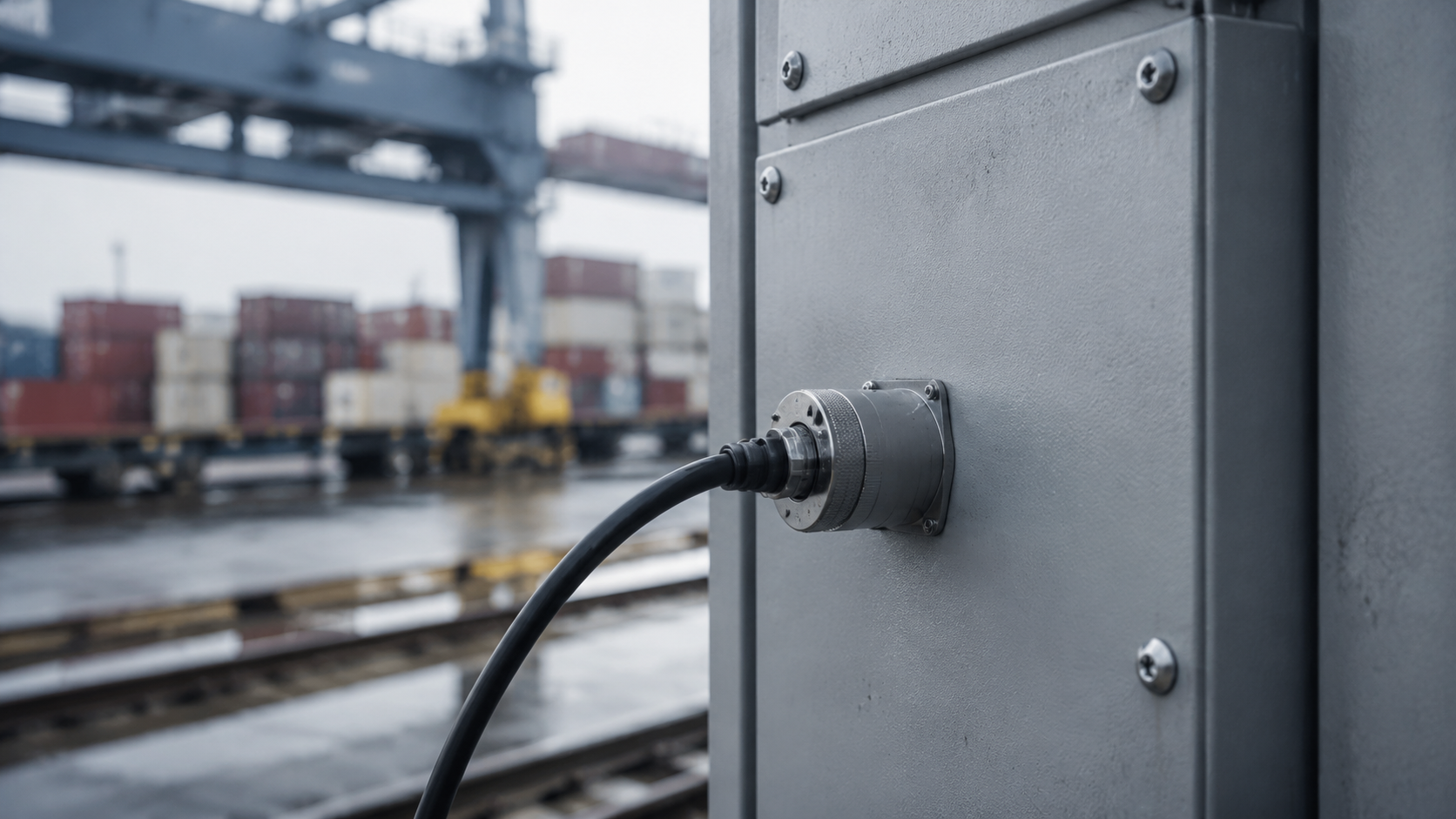

今天 M23连接器并没有被淘汰，在风电变桨、重型港口机械、大功率伺服驱动器等场景依旧是不可替代的刚需。只是在传感器、分布式 PLC、工业以太网这类高速增长的通用自动化赛道，尺寸更均衡的 M12 与 M8 成为主流选择。
PLC 普及：M16 的中间地带
90 年代中后期，PLC 开始大规模替代继电器控制柜，工厂里的"信号点"数量爆炸式增长。
这就产生了一个工程矛盾：信号变多了，但每个信号的电流变小了。以前一根线驱动一个接触器，现在一根线传一个 24V 开关量。M23 那种“为电流而生”的设计，在信号密度面前显得浪费空间。
M16（16mm）应运而生。它把螺纹外径缩了一圈，能在同样的面板面积上多布置近一倍的接口，同时接触件尺寸仍然足以承载传感器供电和小型执行器。
在很长一段时间里，M16 是不少 PLC 控制柜的优选方案。但这套规格始终没能形成统一的多编码防呆生态，随着工业以太网普及，新的需求出现，它的适用场景开始收缩。
以太网革命：M12 凭什么"一统江湖"

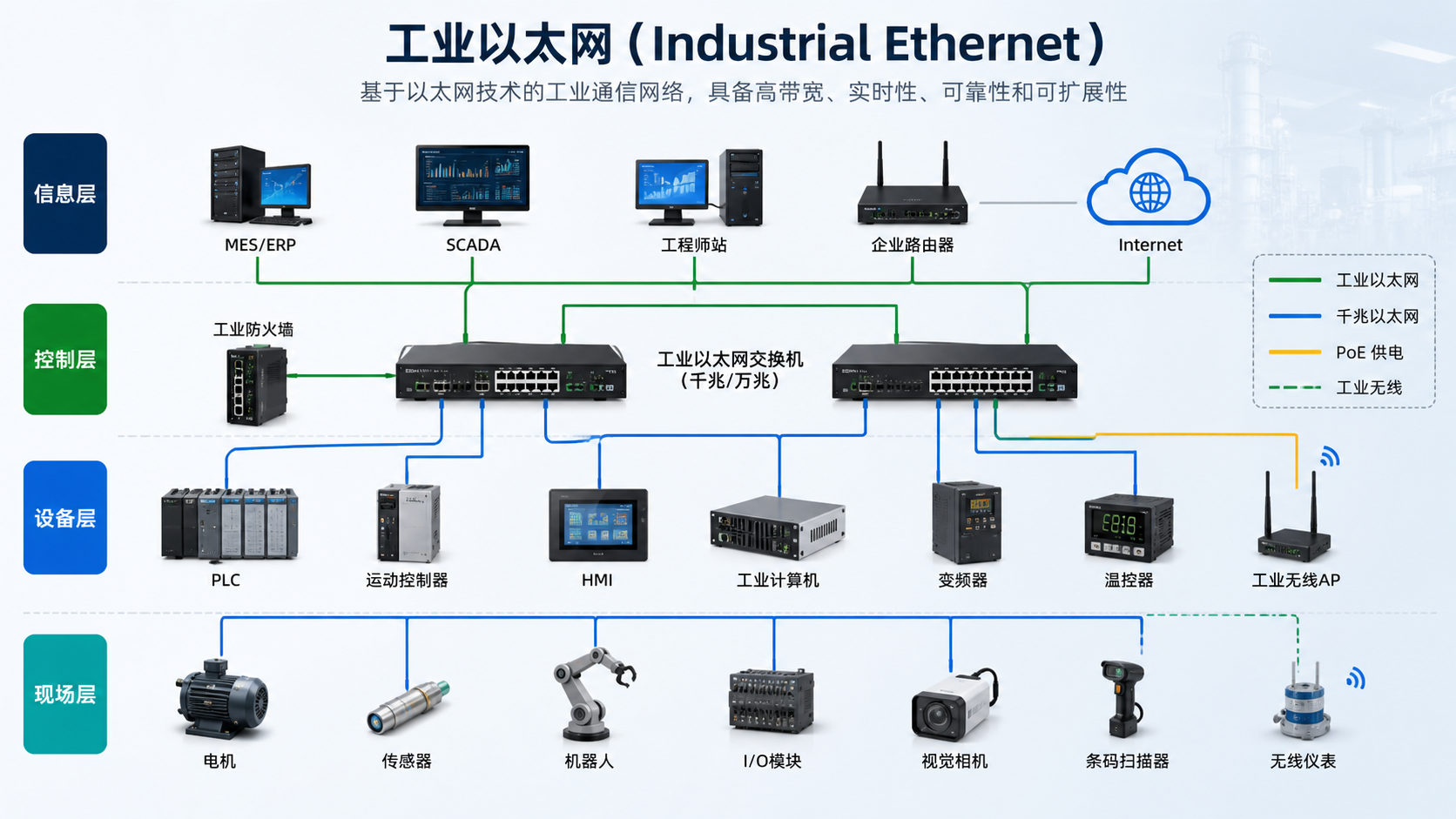

2000 年以后，工业现场总线向以太网迁移，这是 M 系列历史上最重要的一次洗牌。
工业以太网对连接器提出了 M16 从未面对过的工程挑战：
✅屏蔽性能：百兆/千兆信号对 EMI 极其敏感，连接器必须提供 360° 连续屏蔽，否则误码率飙升。
✅阻抗匹配：高频信号要求连接器的特性阻抗稳定在 100Ω 或 120Ω，否则信号反射。
✅芯数冗余：以太网需要 4 对差分对，加上供电和接地，芯数需求上升到 8 芯以上。
M16 原始结构面向低频信号设计；即便可以改造实现以太网传输，在标准化、成本、阻抗一致性上没有优势，很难规模化普及。
M12 的出现不是简单地“把 M16 缩小一圈”就能解释的。它是在一个更紧凑的 12mm 螺纹壳体里，重新规划了接触件的空间分布和编码体系。D 编码把两对差分对沿圆周对称排布，最大化共模抑制；X 编码进一步优化四对差分对的 pin 间距和屏蔽环路径，在更小的截面里做到 Cat6A 级别的屏蔽性能。
12mm 能成为主流，不是它物理上最优，是它在标准制定窗口期先被锁定了。标准一定，整个生态就围着一个尺寸转，后来者技术上不差，也进不来了。

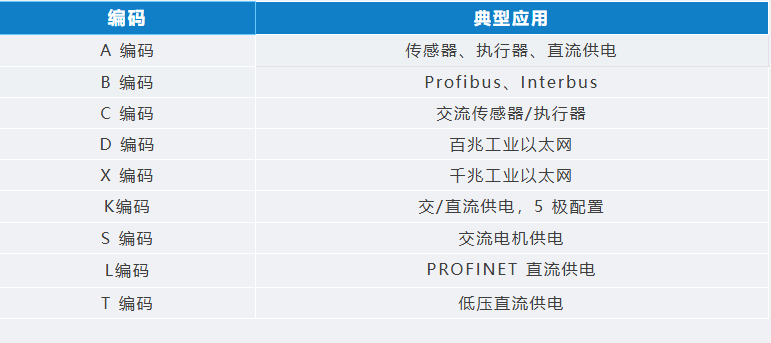

更关键的是，M12 迅速形成了编码生态：
这意味着同一个 12mm 螺纹接口，换个编码就能适配完全不同的协议。对工程师来说，这是“一个接口标准解决一类问题”的胜利，于是 M12 顺理成章地成为工业自动化覆盖面最广的连接器。
今天在汽车焊装线、半导体晶圆搬运、风电控制柜里看到的，大概率都是 M12。这不是因为它最先进，而是因为它在“尺寸、屏蔽、芯数、成本”四个维度上达到了最好的平衡。
微型化浪潮：M8、M5 把空间逼到极限
M12 一统江湖之后，新的工程矛盾又出现了：设备本身在变小。
协作机器人、微型光电传感器、AGV 内部模块——这些设备的内部空间比传统工业设备小一个数量级。M12 的 12mm 螺纹加上锁紧螺母，在这些地方根本塞不进去。
于是 M 系列继续向小演化：
M9（9mm）尺寸介于M12和M8之间，但属于较为小众的规格，多见于部分欧系小型传感器接口。一般选型时不需要单独考虑。
M8（8mm）是微型化的主力。它常见于小型接近开关、光电传感器、微型气缸的接口。8mm 螺纹能在 M12 进不去的腔体里工作，但反过来，M12 在电流承载、编码多样性、抗振动强度上也是 M8 追不上的。M12 覆盖通用场景，M8 补上空间极限的那一块。
M5（5mm）是目前的尺寸下限。它主要面向超微型传感器和精密仪器，比如医疗检测设备、微型机器人关节。但 M5 面临一个硬约束：物理尺寸越小，接触件越小，电流承载和信号完整性的平衡就越难做。M5的芯数和电流都被压缩到了很窄的区间。
工程师选型的底层逻辑
讲完这条进化线，你应该能看出一个规律：M 系列的每一次缩小，都是在解决“空间”和“电气性能”之间的新矛盾。
所以选型的第一原则不是"选最主流的"，而是先锁定工程约束：
三问锁定型号
第一步：你要传什么？
大电流/大功率驱动 → M23 / 7/8"
PLC 信号、中等功率 → M12（A 编码）
工业以太网 → M12（D/X 编码）
紧凑型传感器信号 → M8
超微型精密信号 → M5
第二步：你的空间极限？
面板/控制柜有富余 → 优先 M12
紧凑设备腔体 → M8
微型腔体 → M5
第三步：你的环境有多恶劣？
IP 等级、温度范围、振动、化学腐蚀，这一步决定的是工艺和材质，不是型号。
产品落地：万连 M12 和 M8 的配置选择
掌握 M 系列连接器的选型进化逻辑与核心判断标准后，选型不再依靠经验直觉，而是可以结合传输需求、安装空间、工况环境做出精准匹配。
下面结合万连主流的M12、M8 产品，落地真实项目选型方案，把理论选型逻辑转化为可直接复用的产品配置思路。
M12 连接器
万连 M12 连接器覆盖常规码A/B/D/C，特殊码X/L/T/S/Y/K等。芯数从 2 芯到 17 芯，额定电压30V/48V/60V/250V，额定电流 0.5A/1A/2A/3A/4A。
M12 产品形态分面板式（前锁/后锁）、组装式、注塑成型式等。接线端面板式可分焊线式和PCB焊板式，组装式可分焊线式和螺钉压接式，成型式采用焊线注塑成型。
在上述形态中，万连围绕注塑成型式与组装式分别打造了两套主力方案：

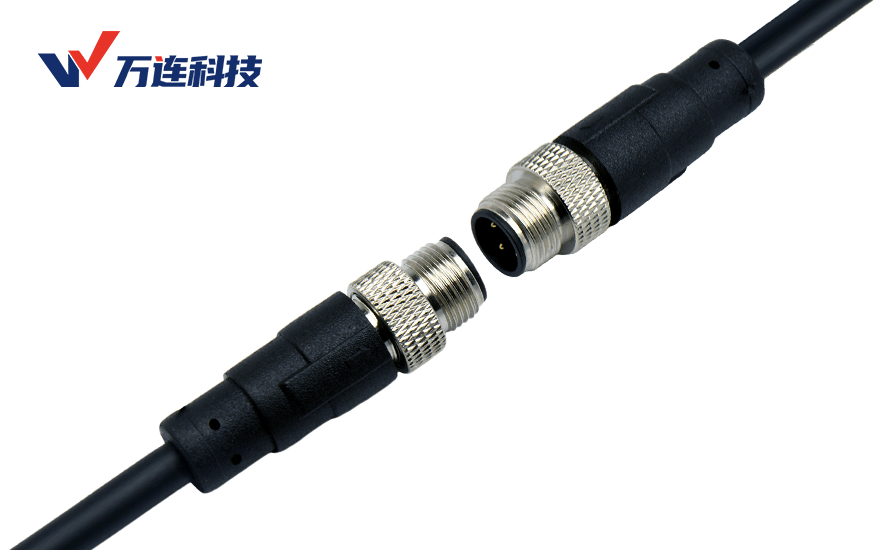

注塑成型式——M12 防水线束
采用一体化模具注塑工艺，将端子、密封结构、连接器壳体与线缆护套熔融包覆为一体，无需现场二次装配，真正实现即插即用。
线束可选 PVC、PUR 两种线缆材质，整体达到IP67防护等级，适用温度范围覆盖-40℃至+105℃。
通过从结构设计到材料选型的系统性优化，该方案在工业机器人、户外终端、高洁净度产线等应用场景中表现出卓越的连接稳定性，以全生命周期免维护的特性，精准回应了工业4.0时代对传输可靠性与运维轻量化的核心需求。

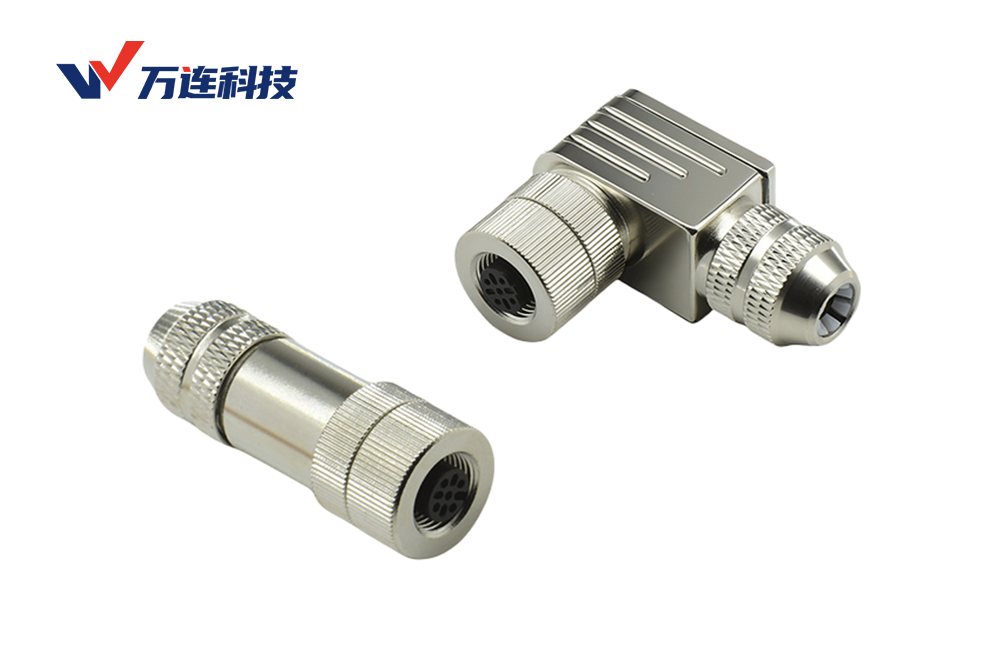

组装式——M12 金属屏蔽连接器
面向工业中低功率设备，通过全金属结构与材料升级，从电磁屏蔽、环境防护到机械耐用性，全面解决现场连接难题。
-
黄铜镀镍外壳配合内置屏蔽圈，可衰减80%以上高频干扰；
-
黄铜镀金端子将接触电阻控制在≤3mΩ，绝缘电阻≥1000MΩ，规避潮湿环境下的漏电风险；
-
全金属外壳抗冲击性能是塑料壳体的2倍，抗振防松；
-
螺纹锁紧比卡扣更可靠，高频振动下保持长期稳定；
-
≥500次插拔寿命，接触电阻波动≤1mΩ，适配频繁维护的产线场景；
-
IP67防护等级可1米水深浸泡30分钟无进水、完全阻尘；
-
EPDM胶圈耐油耐高低温，48小时机油浸泡无变形；
-
尼龙PA66胶芯耐化学腐蚀；
-
工作温度覆盖-40℃至+105℃，千次高低温循环后仍保持性能稳定。

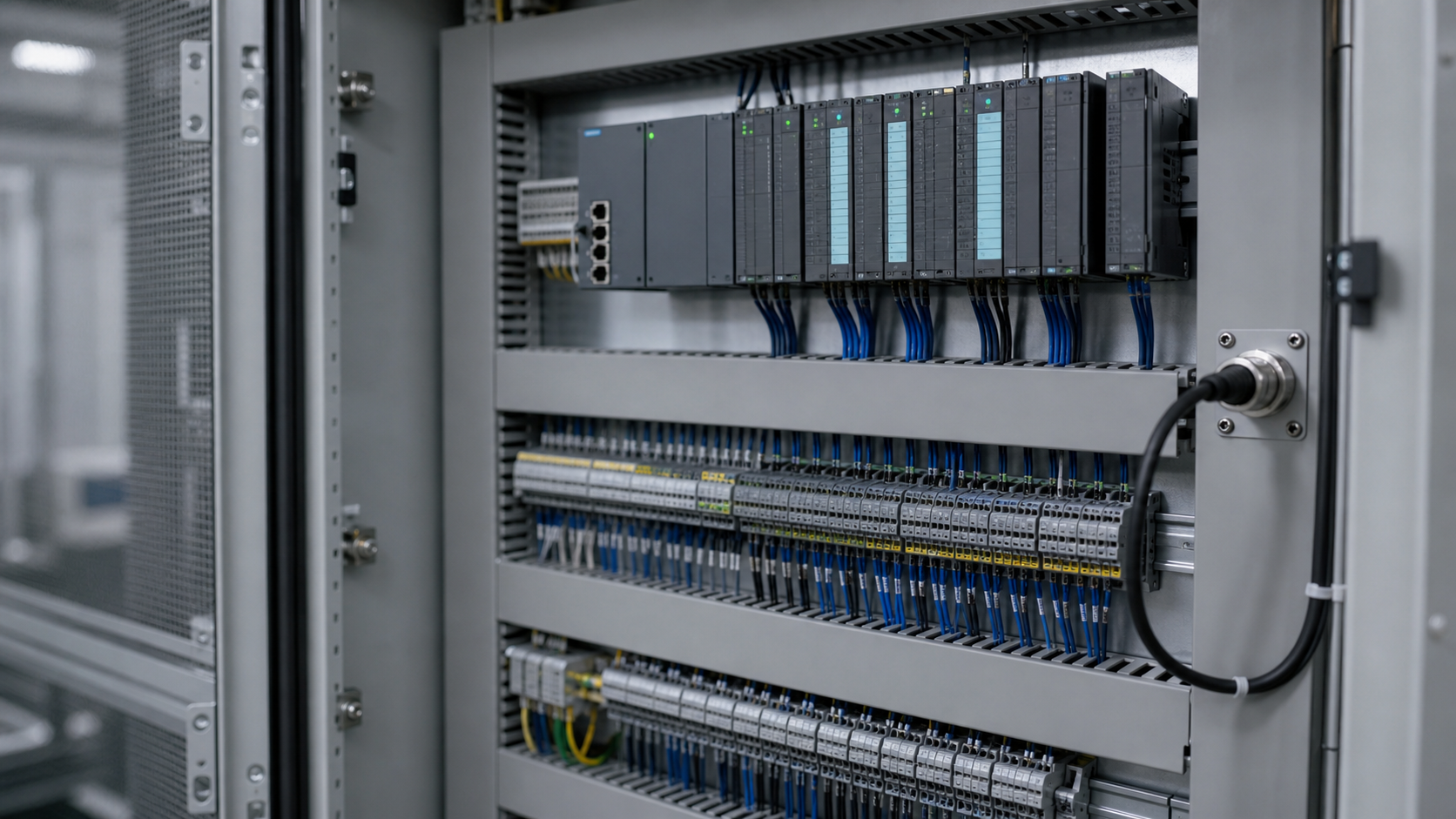

在出线方向上，除了标准直头，万连 M12 90° 弯头连接器在控制柜密集布线场景中能有效降低安装高度，线缆沿自然弧度走线，长期弯折疲劳更小。

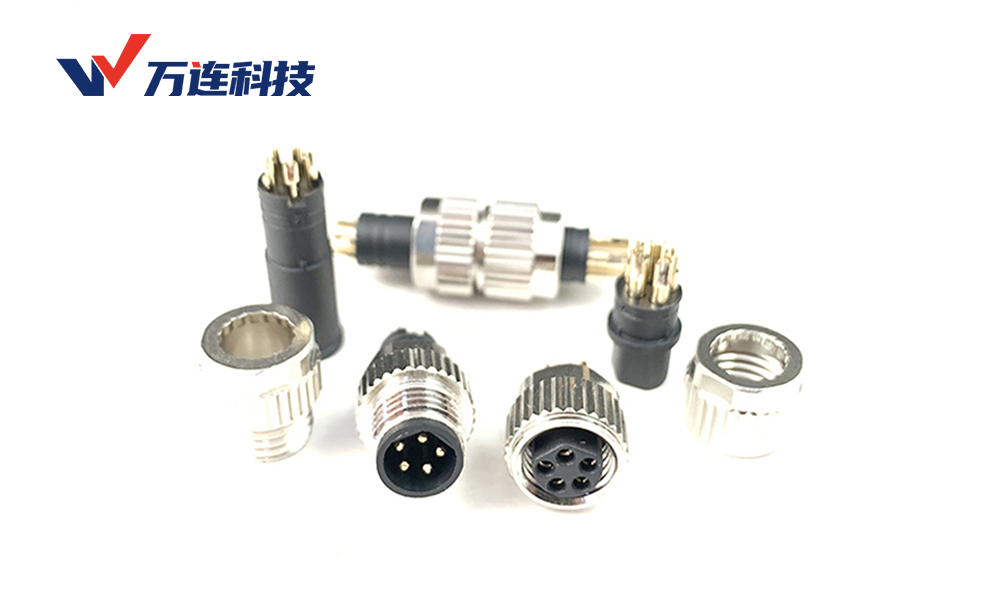

M8：空间更紧的另一半
在狭小安装空间的设备互联场景中，M8 连接器凭借 8mm 螺纹规格形成独特优势，可覆盖 M12 无法适配的紧凑点位。

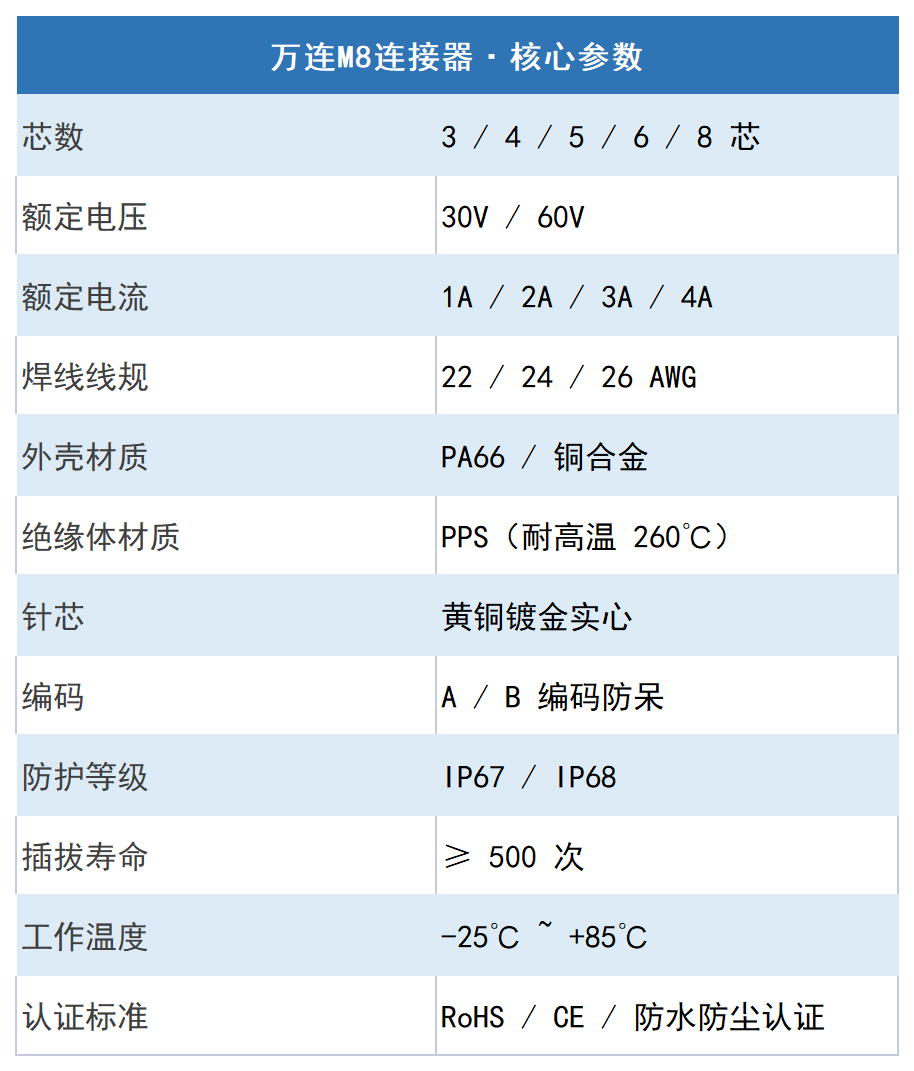

万连M8连接器核心参数如下：
产品分面板式（前锁/后锁）、组装式、注塑成型式三类。接线方式分焊线式和焊板式（PCB 式），适用于有持续冲击、振动的工业环境。屏蔽可选非屏蔽、屏蔽、接地三种，线材外被可选 PVC、PUR 或焊接 PVC 电子线，长度及尾部支持客制化。
-
组装式：支持现场焊接接线，适合控制柜内温和环境、接线方案需要灵活调整的项目；
-
注塑成型式：应对空间和振动叠加的严苛工况，如协作机器人关节、AGV 内部模块、紧凑型光电传感器。
从 M23 到 M5，M 系列的演进史本质上是工业设备“小型化 + 数据化”的缩影。每一次螺纹外径的缩小，背后都是工程师在空间、电流、屏蔽、成本之间重新做的权衡。
M12 和 M8 之所以成为今天的主流，不是因为它们最先进，而是因为它们刚好覆盖了我们这个时代绝大多数工业场景的“刚刚好”——M12 兼顾通用与性能，M8 解决空间极限。
连接器的尺寸会越来越小，但工业现场对“稳定连接”的硬要求，从来没有降低过。
万连科技 M8/M12 航插支持芯数、编码、线径、长度、屏蔽方式定制。如果你的项目正在选型，可以直接联系万连技术团队，按具体工况拿到配置建议和对应测试数据。
