屏蔽线束虽具备优异的抗电磁干扰能力，但不合理的布线方式会使其屏蔽效能大打折扣，甚至引发线束间的电磁串扰，导致工业信号传输失真、丢包。电磁串扰的本质是相邻线束间的电磁耦合，通过科学的布线策略与EMI控制方法，能从物理层面切断耦合路径，让屏蔽线束的抗干扰性能充分发挥。万连科技从标准化布线规范出发，结合工业现场实操技巧，解析如何通过有效布线避免屏蔽线束的电磁串扰。
一、规避屏蔽线束电磁串扰的核心布线规范
布线规范是避免电磁串扰的基础，核心围绕隔离布线、规范接地、控制布线形态三大原则展开，从源头减少线束间的电磁耦合，同时保障屏蔽层的防护效能，所有规范均贴合工业现场的布线实际，易落地、易执行：
1. 强弱电严格隔离布线，划定专属布线通道
工业现场的强电线缆（动力线、电源线）是电磁串扰的主要源头，其产生的强磁场会与屏蔽线束形成电磁耦合。布线时需将屏蔽线束与强电线缆做物理隔离，间距不小于30cm，且严禁同槽、同管布线；车间内应划定弱电屏蔽线束的专属布线桥架与线槽，与强电通道完全分离，若需交叉布线，需采用90°垂直交叉方式，缩短耦合接触面积，最大程度降低串扰风险。
2. 屏蔽层单端/双端接地标准化，杜绝接地干扰
屏蔽层的接地方式直接影响串扰抑制效果，需根据布线场景选择接地方式：短距离布线（≤20米）采用单端接地，仅将屏蔽层在接收端接地，避免形成接地环路产生感应电流引发串扰；长距离高速信号布线（＞20米）采用双端接地，两端接地电阻需保持一致（≤4Ω），快速泄放干扰能量。同时所有接地端需连接至专用的工业接地排，严禁与设备机壳、零线混接，防止杂散电流通过屏蔽层产生串扰。
3. 控制布线弯曲半径与长度，减少信号辐射
屏蔽线束的弯曲半径需≥线束直径的10倍，严禁死弯、硬折，避免屏蔽层因弯折出现破损、间隙，导致电磁辐射外泄形成串扰；同时尽量缩短布线长度，避免不必要的长线绕布，减少信号在传输中的辐射损耗，也降低与周边线束的耦合概率；布线时保持线束平直，减少弯曲次数，让屏蔽层形成完整的电磁防护屏障。
4. 同类型信号集中布线，不同频段分开布线
同类型、同频段的屏蔽线束可集中布线，避免不同频段信号混合布线引发交叉串扰；工业高频信号（如工业以太网、工业相机信号）与低频信号（如普通传感器信号）的屏蔽线束需分开布线，间距不小于15cm，因为高频信号的辐射性更强，易对低频弱信号产生串扰，分开布线能有效隔离不同频段的电磁影响。
二、 避免屏蔽线束电磁串扰的现场实操技巧
工业现场的工况复杂，仅遵循基础布线规范还不够，需结合现场的设备布局、布线环境做针对性实操优化，这些技巧能进一步提升EMI控制效果，解决现场布线的实际串扰问题，且无需额外增加设备投入：
1. 线束固定做防耦合处理，减少晃动接触
用绝缘卡扣固定屏蔽线束时，固定间距控制在30-50cm，且卡扣处增加绝缘垫片，避免线束与金属桥架、设备外壳直接接触产生电磁耦合；多根屏蔽线束并行固定时，线束间保留2-3cm的间隙，防止线束紧密贴合导致的电磁辐射相互耦合，间隙也能让空气形成自然隔离层，削弱电磁信号的传播。
2. 连接器对接做好屏蔽衔接，杜绝屏蔽断点

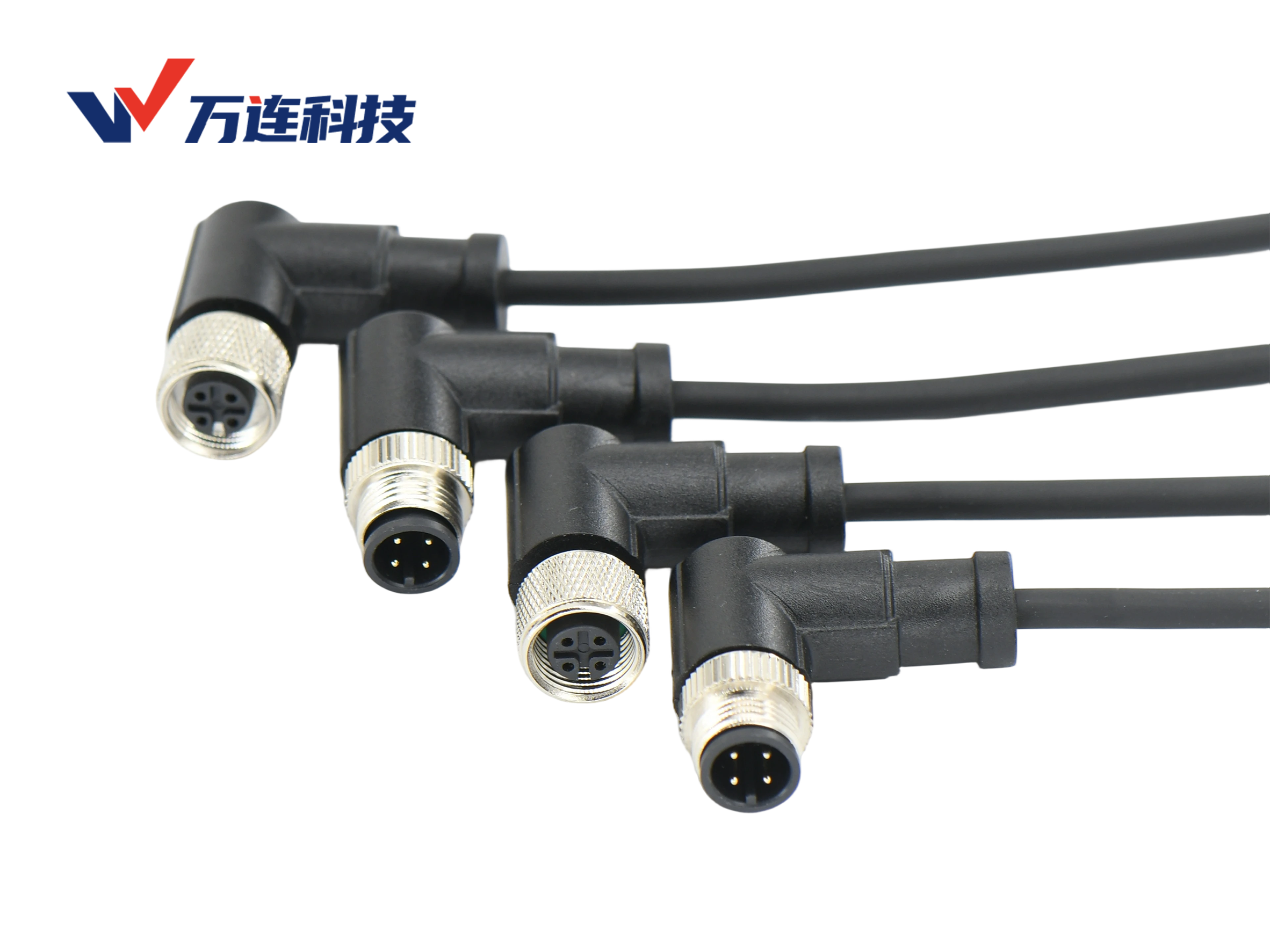

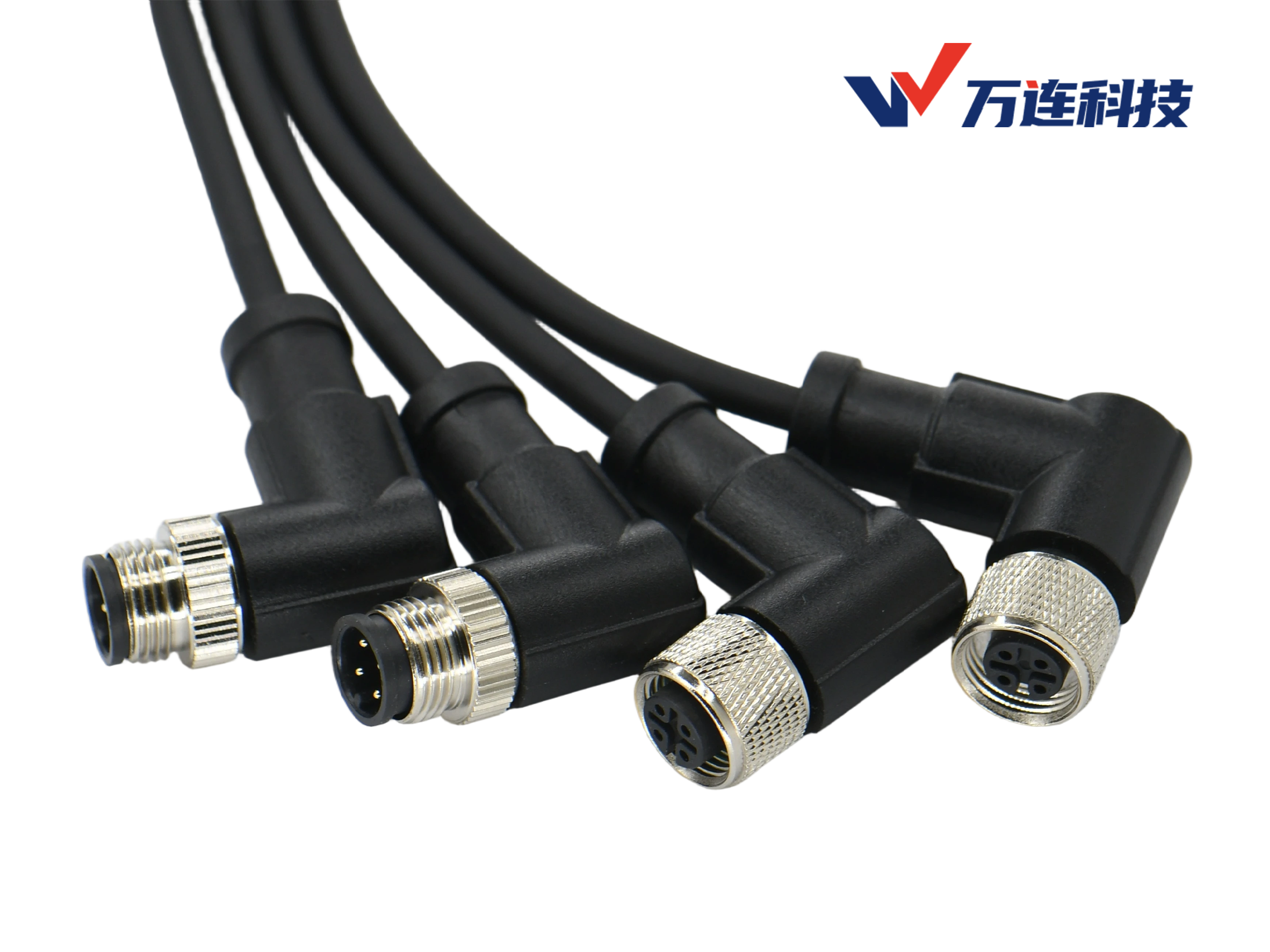

屏蔽线束与M12/M8连接器的对接处是屏蔽防护的薄弱点，若屏蔽层衔接不紧密，会形成屏蔽断点，导致信号辐射引发串扰。实操时需确保屏蔽层与连接器的屏蔽外壳360°全周贴合，采用注塑一体成型的屏蔽连接器，避免手工剥线导致的屏蔽层破损；对接完成后，用绝缘防水胶带缠绕衔接处，既强化密封，也保障屏蔽层的连续性。
3. 远离电磁干扰源布线，规避强辐射区域
布线时让屏蔽线束远离变频器、高压电机、焊接设备、工业射频设备等强电磁干扰源，间距不小于1米，若无法远离，可采用金属屏蔽桥架包裹屏蔽线束，形成“双层屏蔽”防护，进一步阻隔干扰源的电磁辐射，避免干扰源通过空间辐射与屏蔽线束形成耦合，引发串扰。
4. 布线做好标识与巡检，及时排查串扰隐患
对屏蔽线束做清晰的分类标识，标注信号类型、频段，便于后期布线调整与故障排查；定期对布线做巡检，检查屏蔽层是否有破损、接地端是否松动、线束是否出现移位贴合，发现问题及时处理，避免因布线老化、松动导致屏蔽效能下降，引发后期的电磁串扰问题。
三、 布线优化的配套注意事项
有效避免屏蔽线束电磁串扰，还需兼顾线束本身的质量与现场的接地系统：其一，优先选用符合CE、RoHS标准的优质屏蔽线束，确保屏蔽层材质均匀、包裹紧密，如铝箔+镀锡铜网双层屏蔽结构，从材料层面提升抗串扰能力；其二，完善工业现场的接地系统，确保接地电阻符合工业标准，专用接地排做好防腐处理，保障屏蔽层的干扰泄放通道通畅。
屏蔽线束的抗干扰性能不仅取决于自身的屏蔽设计，更依赖于科学的布线方式，不合理的布线会让屏蔽层的防护效果形同虚设。通过遵循强弱电隔离、标准化接地、控制布线形态等核心规范，结合现场的防耦合固定、屏蔽衔接优化等实操技巧，能从物理层面有效切断电磁串扰的耦合路径，让屏蔽线束的EMI控制性能充分发挥。在工业高速信号传输需求日益增加的当下，做好屏蔽线束的布线优化，是保障工业信号完整性、提升设备运行稳定性的关键，也是工业EMI控制的重要环节。
