全面指南：EMI 抗干扰在不同场景中的关键作用｜万连科技工程实践

从5G基站到新能源汽车，从工业物联网到医疗设备，EMI抗干扰技术正从"事后整改"转变为"前置设计"的核心要素。万连科技将从技术原理、结构组成、性能特点与应用扩展四个维度，解析EMI抗干扰的工程实践与选型逻辑。



技术原理解析：干扰的产生与抑制机理



电磁干扰的本质是电磁能量的非预期耦合，其传播路径可分为传导干扰（150kHz-30MHz，沿电源线/信号线传播）与辐射干扰（30MHz-1GHz，以电磁波形式空间辐射）。在新能源汽车800V高压平台中，SiC MOSFET的快速开关产生陡峭的dv/dt（>5kV/μs）与di/dt，激发强烈的高频谐波，成为EMI的主要源头。



EMI抑制遵循"源头-路径-受体"的三级防护逻辑。源头抑制通过优化驱动电阻（如从5Ω增至10Ω，将dv/dt从50V/ns降至20V/ns，噪声峰值降低15dB）、采用软开关技术（ZVS/ZCS）减少开关损耗与谐波生成。路径阻断通过滤波、屏蔽与接地切断干扰传播通道。受体防护通过提高设备自身的抗扰度阈值，确保在标准限值内稳定运行。



滤波器设计是传导干扰抑制的核心手段。基于阻抗失配原理，电感作为高阻抗元件串联在干扰路径，电容作为低阻抗元件并联至地，形成LC低通滤波网络。共模扼流圈利用磁芯与线圈的磁化产生高阻抗，抑制共模电流；差模信号因磁场补偿几乎不遇阻抗，实现选择性滤波。某48V-12V DC/DC变换器在输入端增加π型滤波器（10μH差模电感+2.2μF X电容+15mH共模电感）后，传导噪声降低30dB。



结构组成：屏蔽-接地-滤波的三维体系



EMI抗干扰的硬件实现依赖屏蔽、接地与滤波三大技术支柱的协同。



屏蔽结构通过导电材料反射与吸收电磁波。镀锡铜箔（表面电阻≤0.01Ω/sq）或铝镁合金机箱（厚度2mm）可使1GHz以上辐射场强降低20dB。分层屏蔽设计将系统划分为电源模块、信号处理、接口三层，每层间增加0.5mm铜箔隔离，使层间串扰从-30dB降至-55dB。缝隙与孔洞是屏蔽效能的短板，采用导电衬垫（铍铜指形簧片）或波导截止结构（孔径≤λ/20）可将辐射泄漏降低15dB。



接地策略按频率分层：低频电路（f<1MHz）采用单点接地（星型拓扑），避免地环路电流；高频电路（f>100MHz）采用多点接地（等电位平面），降低接地阻抗。新能源汽车电机控制器壳体采用多点接地，接地阻抗优化至<10mΩ，屏蔽效能提升40dB。关键原则是缩短接地线长度（<λ/20），避免谐振效应。



滤波电路按应用场景定制。电源端口采用π型或T型滤波器，信号端口采用RC吸收电路或铁氧体磁环。某智慧园区PoE交换机在电源输入端增加π型滤波器、对网络变压器采用金属屏蔽罩单点接地、重新布局PCB使高速信号线与电源线间距从0.5mm增至2mm，最终通过CISPR 32 Class B认证，故障率从12%降至2%。



性能特点：场景化的技术指标



EMI抗干扰技术的效能评估需结合具体应用场景的干扰特征与合规要求。



屏蔽效能以分贝（dB）计量，定义为无屏蔽与有屏蔽时的场强比值。60dB屏蔽效能表示场强衰减至千分之一，90dB表示衰减至万分之一。康利达的镀铜石墨复合材料在10MHz-3GHz频段实现70-90dB屏蔽效能，面内热导率达450W/(m·K)，兼顾EMI抑制与散热需求。汽车CAN总线滤波屏蔽电感通过优化磁路设计，将电磁干扰抑制效率提升至95%以上。



滤波器参数包括插入损耗、频率带宽与额定电流。插入损耗表示信号通过滤波器后的衰减量，某风能逆变系统的直流EMI滤波器在150kHz-30MHz频段实现>60dB插入损耗。高频寄生参数（PCB走线电感、电容）会显著影响滤波效能，在10MHz频率下，走线电阻从13.33mΩ增至14.16mΩ，电感从32.92μH微降至32.81μH，需通过仿真优化布局。



接地阻抗直接影响屏蔽效能与滤波效果。理想接地阻抗应<10mΩ，某电机系统通过优化接地路径，将接地阻抗从50nH降至10nH以下，共模电流放大效应显著抑制。



应用扩展：从工业现场到智能座舱



EMI抗干扰技术的应用边界随电子设备复杂化持续拓展。



新能源汽车三电系统是EMI抑制的最前沿战场。800V高压平台使单车连接器数量从500个增至800-1000个，电机驱动系统的PWM调制波产生强烈谐波干扰。

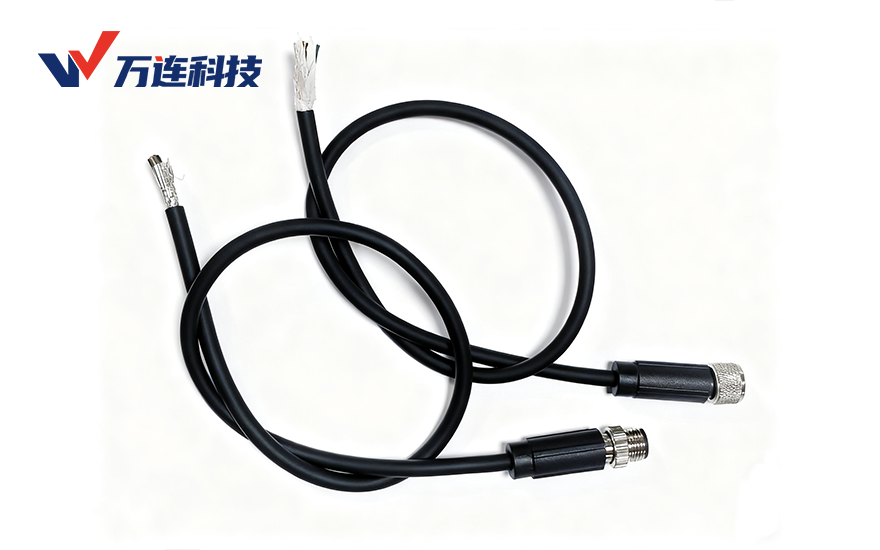

工业物联网（IIoT）面临多频段干扰叠加挑战。5G通信（Sub-6GHz）与工业Wi-Fi（2.4GHz/5GHz）共存，要求连接器具备宽频带抑制能力。屏蔽连接器需同时应对传导与辐射干扰，通过"屏蔽层阻断+接地导流"双重机制，确保传感器数据的实时性与准确性。



医疗设备对EMI抑制提出极致要求。MRI室需用坡莫合金（μ>50,000）包裹，隔绝50Hz电网干扰；心电图机机箱接大地，Y电容<0.01μF（漏电流<10μA），确保微伏级生物电信号不受干扰。



EMI抑制是系统级工程



EMI抗干扰的价值不仅在于单一器件的性能提升，更在于其为复杂电子系统提供的电磁兼容保障。从滤波器的LC参数匹配，到屏蔽体的缝隙处理，再到接地路径的阻抗优化，每一项技术细节都指向同一个目标：在日益复杂的电磁环境中，维持电气设备的稳定运行。



我们要建立系统思维——不仅关注单一抑制器件的参数，更要评估其在整机系统中的协同效能与合规认证。唯有将EMI抗干扰视为系统级工程而非被动整改，才能在工业自动化向智能化、新能源汽车向高压化演进的过程中，构建真正稳健的电磁兼容基础。
