景观照明系统的智能化调光依赖于0-10V、PWM、DALI、DMX等低电平控制信号的稳定传输，在户外潮湿与振动环境下对连接器防护与抗干扰能力要求极高。下面介绍万连科技M12 A-code工业圆形连接器在控制信号模块中的应用方案，分析其标准化接口、螺纹锁紧与屏蔽设计对信号完整性的保障机制，并给出产品核心电气与机械参数。
- 场景需求分析
随着景观照明系统向智能化、分区化发展，调光与控制信号的稳定传输已成为灯具设计中的关键考量。0-10V、PWM、DALI、DMX等控制方式虽协议各异，但共同特点是信号电平低、易受电磁干扰、对接触稳定性要求极高。在户外环境中，若控制接口防护不足，潮湿引发的引脚间漏电或振动导致的间歇性断连将使信号异常，进而引发整灯逻辑控制错乱。
- 产品应用方案

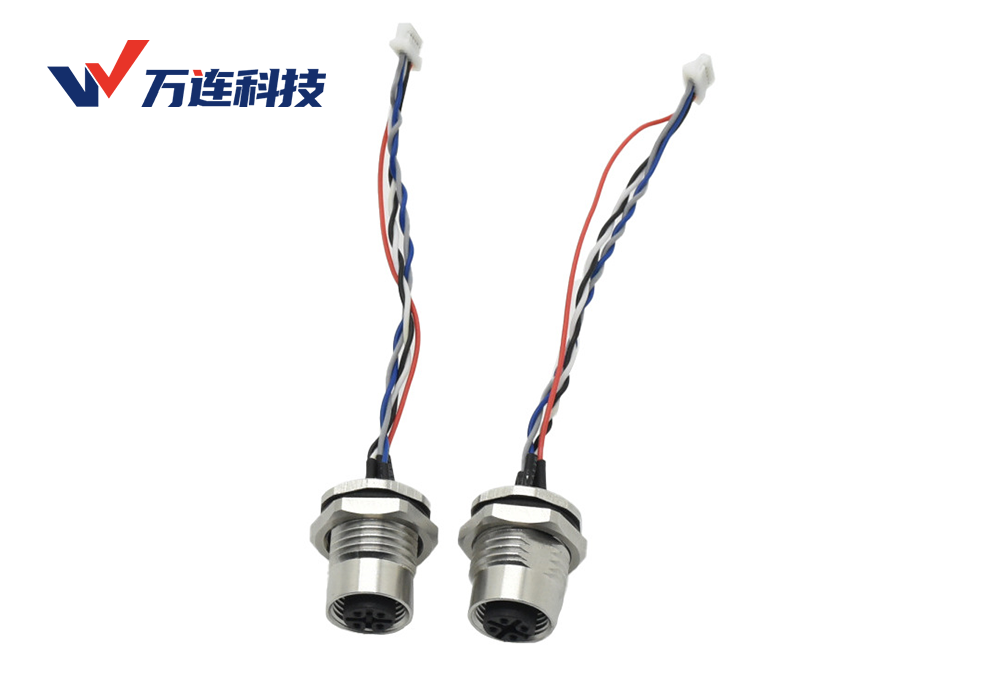

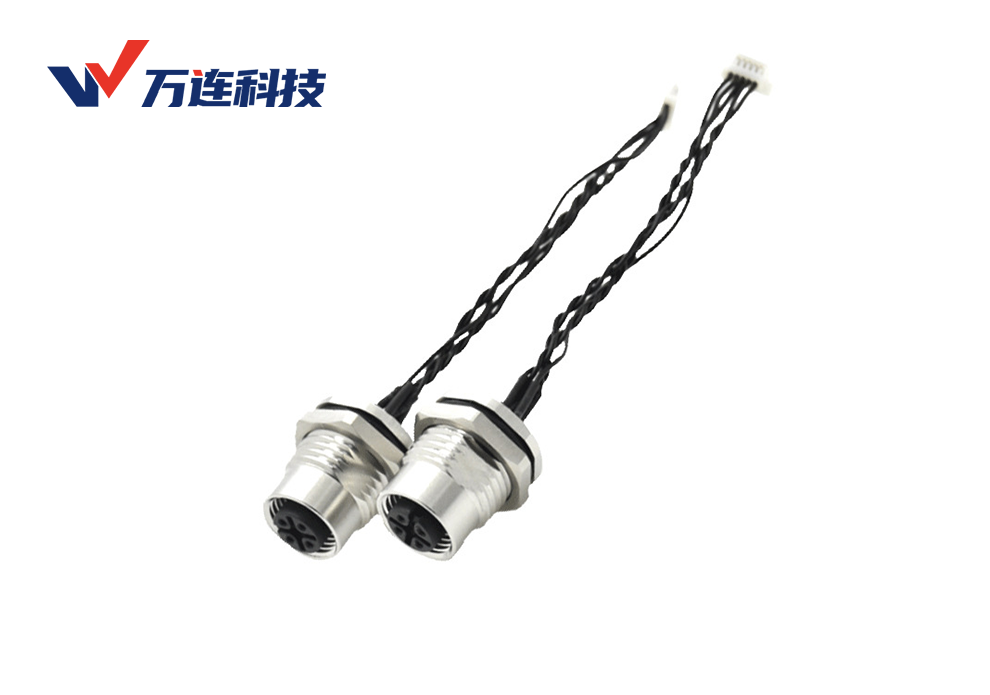

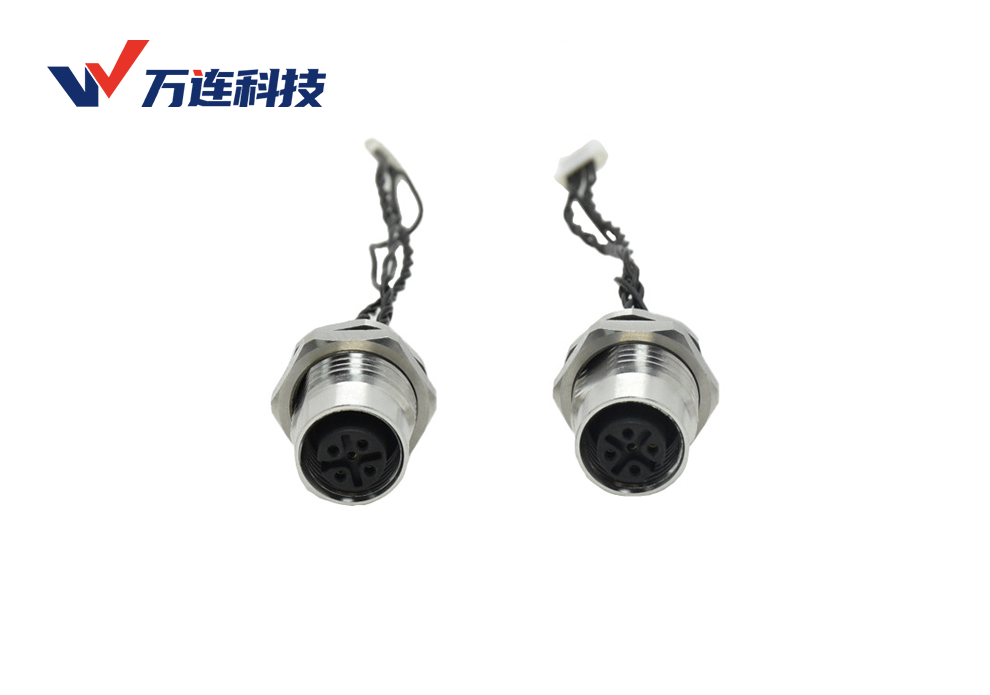

万连科技针对控制与调光模块推荐M12 A-code工业圆形连接器及配套成型线束方案。M12接口已成为工业自动化领域传感器与执行器连接的事实标准，在景观照明控制信号连接方案中，其标准化接口、可靠锁紧与可选屏蔽设计为低电平信号的稳定传输提供坚实基础。A编码（A-code）主要用于传感器信号与模拟量/低速数字信号传输，与0-10V模拟调光、DALI数字调光等协议天然匹配。
- 技术特性
万连科技M12连接器提供2~17芯全方位配置，通过A/B/D等多编码物理隔离实现信号分类传输。螺纹锁紧扭矩1.2N·m，带防振齿纹结构，在振幅1.5mm、频率50Hz振动条件下30天无松动。密封圈采用氟橡胶材质，耐200°C高温，抗酸碱溶液腐蚀，耐腐寿命较丁腈橡胶提升3倍以上。屏蔽款型搭载360°镀锡铜编织屏蔽层，屏蔽效能≥88%，有效抵抗工业变频器与电机产生的宽频电磁干扰。成型线束方案将连接器与PUR耐油线缆一体注塑成型，减少现场接线环节，提升防护一致性。
- 核心参数
- 编码类型：A-code（另有B、D、X等编码可选）
- 可选芯数：2~17芯
- 额定电流：4A（典型值）
- 额定电压：125V~250V（依据芯数与编码）
- 防护等级：IP67（插合状态）
- 锁紧方式：螺纹锁紧（推荐扭矩1.2N·m）
- 接触件：铜合金镀金，接触电阻≤10mΩ
- 工作温度：-40°C至+85°C（典型）
- 屏蔽效能：≥88%（屏蔽款型）
- 密封圈：氟橡胶（FKM）
- 应用效果
在景观照明控制链路中，M12 A-code连接器及成型线束方案凭借标准化接口与IP67防护，有效避免了户外控制信号接口因进水或振动导致的信号异常。工程实践表明，该方案可使控制系统长期保持稳定运行，为景观照明系统的智能调光与DMX联动运行提供高可靠物理层连接保障。
万连科技M12 A-code工业连接器以标准化接口、IP67防护、螺纹防振锁紧与可选屏蔽设计，精准匹配景观照明控制与调光信号的严苛传输需求，是智能景观系统控制链路中值得信赖的信号连接方案。
