连接器镀金性能优化的 5 个关键点｜万连科技技术指南

在微米尺度的镀层上，厚度偏差0.1μm可能导致接触电阻变化3-5倍，而正确的工艺优化可将连接器寿命延长3-5倍。万连科技将从系统架构、连接需求、方案设计、产品选型与质量管控五个维度，解析连接器镀金性能优化的关键技术路径。



系统架构说明：镀金体系的层级设计



连接器镀金并非单一金层，而是基材-镍底层-金表层的三层结构体系，各层级承担 distinct 功能。



基材层通常选用黄铜或磷青铜，提供结构强度与基础导电性。黄铜的导电率约为纯铜的28%，但机械强度更高，适合精密冲压成型。



镍底层是镀金体系的必备结构，厚度通常2-5μm。镍层的核心功能是扩散阻挡——阻止铜基材原子向金层迁移，避免金层变色、失效；同时提供硬度支撑，提升镀层耐磨性。MIL-STD-1353标准要求镍底层厚度在1.27-2.54μm之间，低于此阈值易剥落，高于此阈值易开裂。

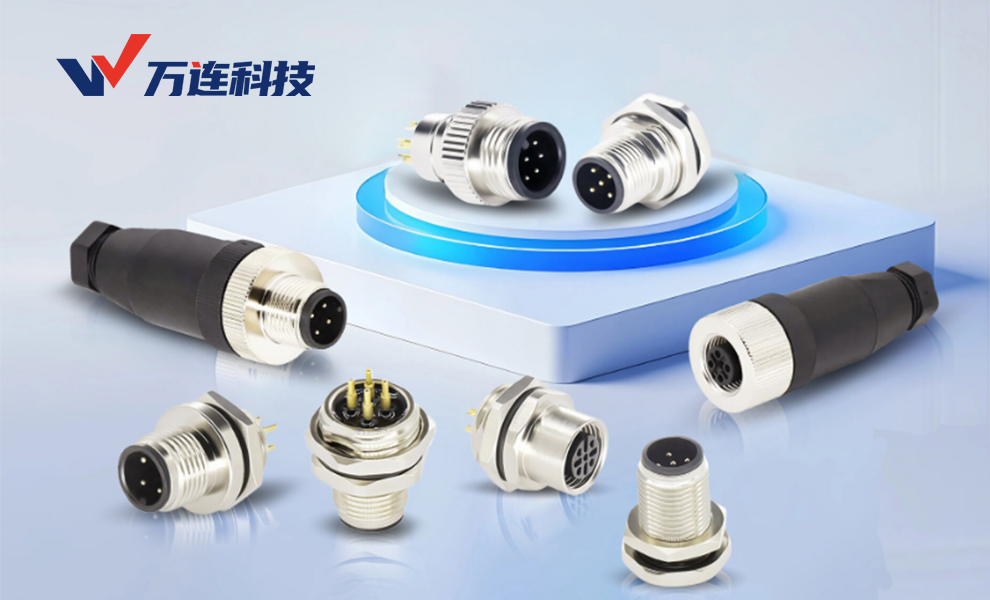

金表层的厚度按场景分层：高频信号连接器采用0.05-0.25μm薄金层；插拔频繁的电源接口需1.27-3.04μm；工业级金层常为0.5-1.27μm；军工航天要求≥1.27μm。万连科技M12连接器在高腐蚀场景采用≥0.76μm金层，孔隙率控制在5%以下。



三层结构的协同设计遵循"功能分离"原则：基材负责导电与支撑，镍层负责阻挡扩散与提升硬度，金层负责防氧化与降低接触电阻。任何一层的缺陷都将导致系统性能劣化。



连接需求：场景化的性能参数矩阵



不同应用场景对镀金连接器的性能需求呈现显著差异，需建立场景-参数-工艺的匹配矩阵。



高频信号传输场景关注表面粗糙度与阻抗匹配。高频信号（>1GHz）存在趋肤效应，电流集中在导体表面，镀金层表面粗糙度Ra需<0.1μm以减少信号损耗。万连科技M12 D编码8芯款通过优化端子间距与接地布局，支持工业以太网100Mbps传输，误码率低于10⁻⁹。

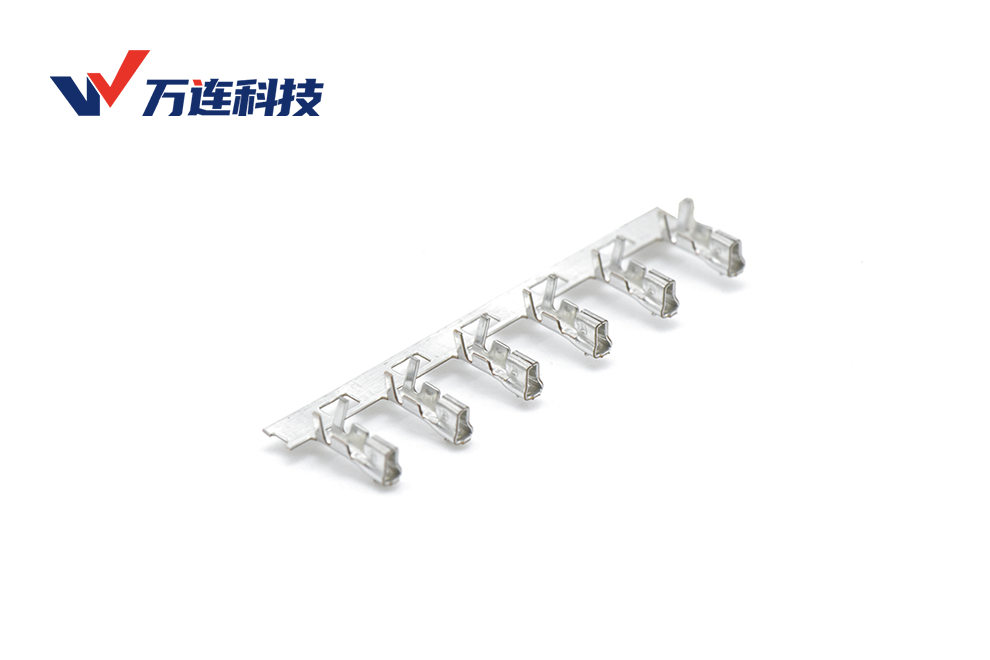

高插拔寿命场景强调耐磨性与接触稳定性。插拔过程中，镀金层与对插端子摩擦产生微动磨损，暴露底层金属形成原电池。测试显示：0.3μm镀金层在1000次插拔后局部暴露铜基底，接触电阻从8mΩ升至50mΩ；而2μm镀金层在相同条件下仅升至12mΩ。万连科技采用硬质金合金电镀（含金量99.9%+微量钴/镍），硬度达HV180-220，耐磨性提升50%，插拔寿命≥5000次。



高温高湿场景考验扩散阻挡能力。温度超过85℃时，金原子向镍层扩散速度加快，导致金层变薄、镍层氧化。万连科技通过镀镍层加厚（≥3μm）与镀金后热处理工艺，将耐温上限提升至125℃，满足车规级GB/T30038标准。



成本控制场景需要选择性电镀技术。传统全针镀金工艺中，贵金属消耗占成本60-80%。选择性电镀仅在关键接触点镀金，通过高精度电镀技术实现靶向金沉积，既保证电气性能，又大幅缩减贵金属消耗量，节约成本50%以上。

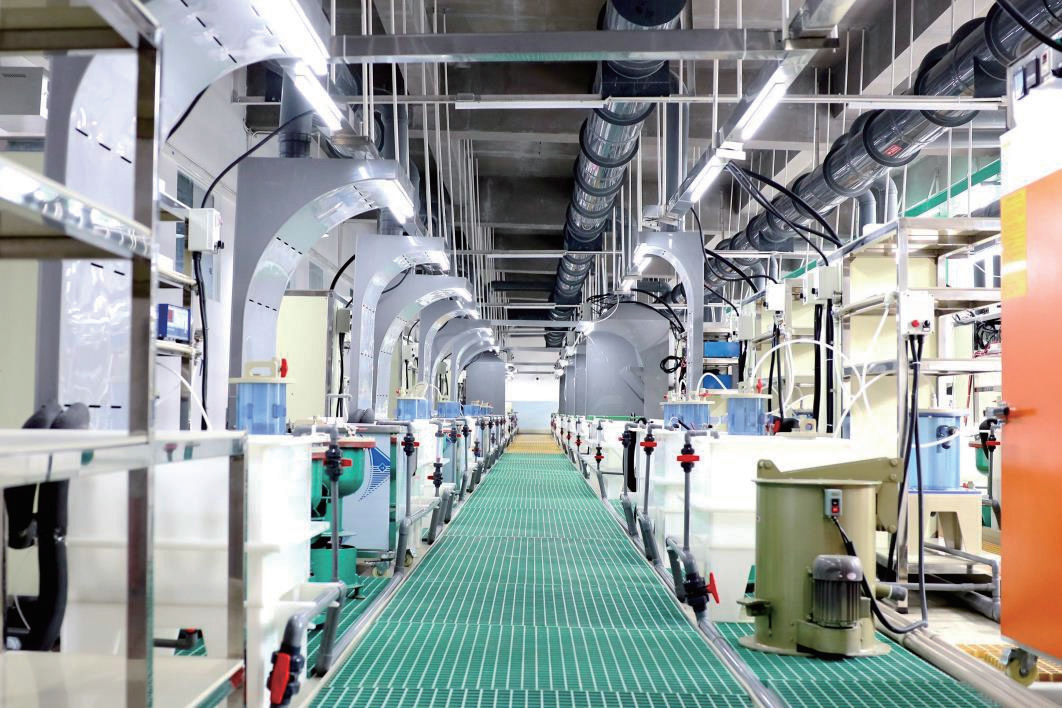

方案设计：工艺参数的精准调控



镀金性能优化需在电流密度、温度控制、镀液管理与搅拌工艺四个维度建立精准调控体系。



电流密度决定镀层结晶致密度。SMD电容等精密元件采用0.1-0.5A/dm²低电流密度，避免镀层出现针孔或烧焦；通讯光纤模块连接器等部件需1-2A/dm²电流密度以形成致密镀层。脉冲电镀技术（频率50-1000Hz）替代传统直流电镀，可使镀层厚度偏差从±25%降至±10%。



温度与pH值协同控制沉积状态。温度稳定在45±2℃时，金离子活性最佳，沉积速率均匀且结晶细腻；温度过高（>60℃）会导致镀液成分分解。pH值根据基材调整：铜基元件镀金时，pH控制在5.5-6.5可抑制置换反应；陶瓷基板化镀时，pH降至4.5-5.0能增强镀层附着力。



镀液净化保障镀层纯度。金纯度需达到99.9%以上（“千足金”），部分高端连接器采用99.99%（“万足金”）。杂质可能与金形成合金，改变晶体结构，降低导电性与耐腐蚀性。镀液需定期过滤，去除金属离子与有机污染物，确保金离子浓度稳定。



搅拌工艺确保厚度均匀性。通过精确控制搅拌速度与方向，保证镀金层在连接器表面均匀沉积。理想状态下，表面不同位置的镀金厚度偏差应控制在±0.2μm以内。万连科技采用高速电镀+选择性电镀技术，镀液循环速度1-30m/分，电流密度较常规挂镀提高3倍，触点部位单面镀贵金属，厚度均匀性提升40%。



产品选型：材质与结构的协同匹配



镀金连接器的选型需综合考虑基材、镀层厚度、底层处理与后处理工艺。



基材选择按导电性与成本平衡。T2无氧铜（纯度≥99.95%）导电率100%IACS，是高端应用首选；磷青铜弹性模量120GPa，适合高插拔场景；铍铜弹性极限1200MPa，用于高应力弹簧触点。



镀层厚度按场景精准匹配。普通工业环境（干燥车间）：镀金≥0.5μm即可，成本最优；高腐蚀环境（沿海、化工）：镀金≥0.76μm，如万连M12系列；高可靠性场景（航天、医疗）：镀金≥1.0μm，配合镍层≥5μm。高频射频连接器镀金层厚度≥0.3μm，均匀度≥90%，表面粗糙度Ra≤0.2μm。



底层处理是可靠性保障。优质镀金必须配合镀镍打底（≥3μm），镍层作为扩散阻挡层，防止铜原子迁移至金层表面。万连A2001系列贴板式针座采用黄铜四方针，先镀镍后镀金，可根据客户需求调整电镀规格。



后处理工艺提升长期稳定性。镀金后需进行钝化处理与高温老化筛选，万连科技通过168小时高温高湿老化测试（85℃/85%RH），剔除潜在失效品，出厂接触电阻波动≤±1mΩ。



微米尺度上的系统工程



连接器镀金性能优化的本质，是在微米尺度上平衡导电性、耐腐蚀性、耐磨性与成本的系统工程。从三层结构的功能分离，到电流密度与温度的精准调控；从选择性电镀的成本优化，到后处理工艺的可靠性筛选——每一个环节都直接影响连接器的长期性能。



镀金连接器的初始采购成本可能高于镀锡方案，但其在减少停机损失、降低维护频次方面的综合收益，将在2-3年内实现投资回报。唯有将镀金视为系统可靠性投资而非被动成本，才能在工业设备向高可靠、长寿命演进的过程中，构建真正稳健的电气连接基础。
