LED显示屏发送卡与接收卡之间的数据分发链路使用标准RJ45物理接口，但传输协议并非TCP/IP，而是厂商专有的物理层实时视频流推流协议。这一差异意味着链路不具备数据包重传机制，任何接触电阻的瞬时波动均可能导致帧同步丢失，画面出现竖条花屏。万连科技从协议差异出发，分析物理层推流对连接器接触电阻动态稳定性的苛刻要求，阐述工业级RJ45连接器在机械锁紧、环境密封与接触冗余三个维度的设计升级策略。

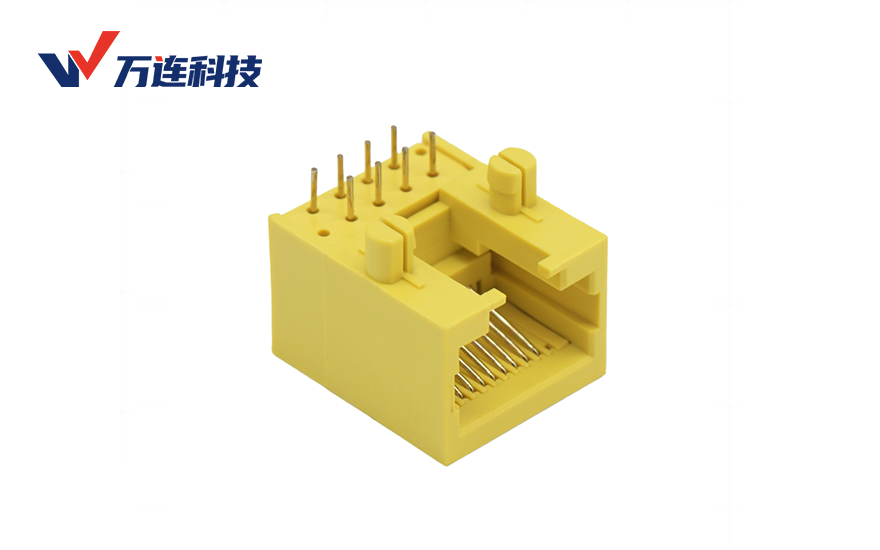

在LED显示屏后方，最密集的线缆即是网线。发送卡与接收卡之间通过RJ45接口进行级联连接，一根根Cat5e/Cat6网线构成了数据分发的物理骨架。需要特别指出的是，此网线非彼网络——虽然物理形态是标准的RJ45接头和网络线缆，但内部运行的并非TCP/IP协议，而是LED控制系统厂商专有的物理层实时视频流协议。该协议绕过网络层与传输层的握手与重传机制，直接在物理层以连续码流形式传输视频帧数据，以换取微秒级的帧同步精度。这一设计虽大幅降低了传输延迟，却也将整个链路的可靠性压在了物理连接器之上。
- 1. 物理层推流协议对连接器的隐性要求
TCP/IP协议栈具备ACK确认、超时重传与流量控制机制，链路中偶尔的毫秒级中断可被上层协议掩盖，用户通常感知不到。LED物理层推流协议则截然不同：发送卡按固定时钟频率连续发送码流数据，接收卡按此时钟进行采样判决，无任何重传机制。连接器接触电阻若发生瞬时跳变——哪怕持续仅数微秒——信号边沿将产生时序偏移。当偏移累积超过半个时钟周期时，接收端采样错位，整帧像素数据移位，显示屏上即表现为竖条花屏或固定区域色斑。

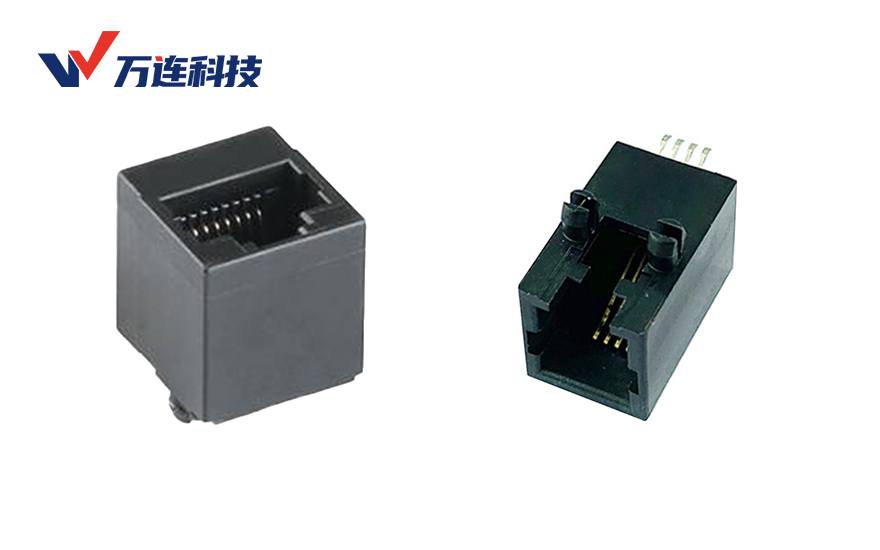

时钟频率通常为数十兆赫兹，单个时钟周期仅数十纳秒。这意味着接触电阻的动态波动量必须控制在极小范围内，且在整个插拔寿命内保持稳定。普通商用RJ45连接器标称插拔寿命约200~500次，其端子镀金层较薄，长期使用后镀层磨损暴露基底金属，接触电阻逐渐升高，已无法满足物理层推流协议的严苛要求。
- 2. 工业级RJ45连接器的机械锁紧升级

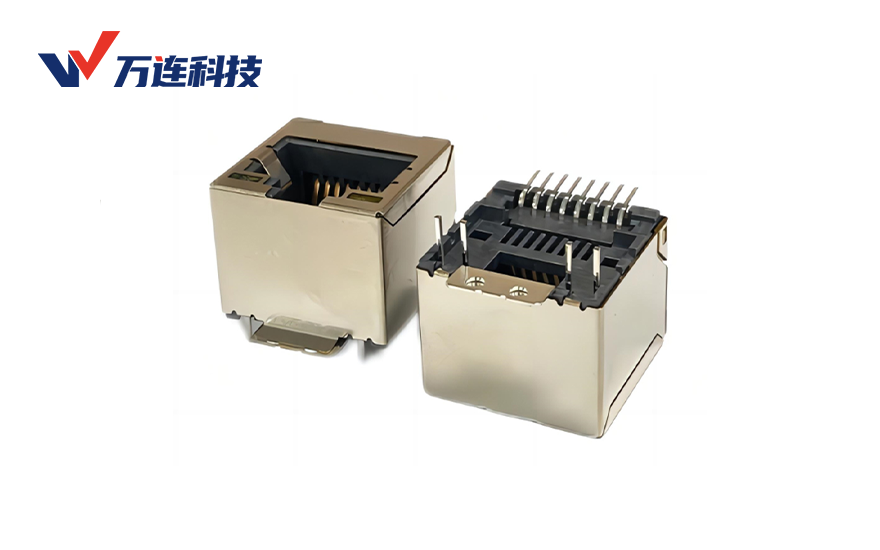

普通RJ45依靠塑料弹片卡扣锁紧，标称保持力约10~15 N。在工业现场振动或线缆意外拖拽下，卡扣容易松脱导致间歇性断连。工业级RJ45连接方案提供两种锁紧升级路径：（1）螺纹锁紧型——公头两侧增设金属螺钉，与母座螺孔配合锁紧，保持力可达100 N以上，适用于固定安装场景；（2）卡销锁紧型——公头采用不锈钢弹簧卡销结构，插入后卡销自动扣入母座卡槽，保持力50~80 N，兼顾快速插拔与抗振可靠性。锁紧机构不仅保持连接器插合状态，更通过刚性约束减小接触界面的微动位移，从根源抑制微动腐蚀的发生。
- 3. 环境密封设计：户外屏的必要防护
户外LED屏数据分发连接器暴露于雨水、凝露与粉尘环境中。普通RJ45接口无任何环境防护，进水后引脚间漏电流增大，信号质量急剧恶化。工业级密封型RJ45通过以下要素实现IP67防护：母座与箱体面板之间安装硅橡胶密封垫圈；公母插合面集成径向密封O形圈；尾部电缆采用锥形密封套+锁紧螺母结构；未插合母座配置螺纹防护帽。这一多层级密封体系确保数据分发链路在恶劣天气下持续稳定工作。
- 4. 耐环境验证与工程选型
工业级RJ45连接器需通过IEC 60529 IP防护测试、振动冲击试验及温度循环试验等严苛验证。振动试验中需监测接触电阻的实时波动，确保无间歇性断连事件；温度循环后复测插拔力与接触电阻，评估长期性能退化。工程选型时，户外屏或高湿度工业环境必须选用密封型RJ45；存在持续振动或线缆拖拽风险的场景应选用螺纹锁紧或卡销锁紧型；对于LED显示屏数据分发链路这一特殊应用，还需关注连接器端子的动态接触电阻稳定性指标。
LED显示屏数据分发链路对RJ45连接器的要求，已远超传统办公级网络接口所能提供的可靠区间。万连科技从物理层推流协议的苛刻需求出发，在机械锁紧、环境密封与接触冗余三个维度提供系统性升级方案，为实时视频流数据分发提供高可靠物理层连接保障。
