一位结构工程师正在做人形机器人的整机布线评审。摆在他面前的是一份二十多页的线束清单：头部模组的深度相机信号线、麦克风阵列线、躯干主控板到算力板的供电线束、上下肢EtherCAT分支器通讯线、关节之间的伺服通讯线，以及两组不同长度的电源与信号混合转接线。每一项都对应不同的电流等级、信号类型、弯折半径和振动工况。
他发现，最难的不是选某一种线束，而是在同一台机器里，让供电、通讯和混合信号三类线束各归其位、互不干扰，同时还要扛住关节反复运动的弯折疲劳。人形机器人的内部连接系统，正在从"能用就行"走向"必须稳定可靠"的量产阶段——这正是连接器选型从单点参数匹配走向系统级方案设计的转折点。
一、人形机器人内部连接的三重压力
人形机器人与传统工业设备不同。它同时承受空间压缩、持续振动和信号-电源一体化的三重挑战，任何一项处理不当，都会在量产阶段放大为可靠性问题。
（1）空间压缩：板间距与弯折半径的双重收窄
人形机器人的躯干和四肢空间远比工业控制柜紧凑。头部模组到主控板的走线距离可能不到200mm，关节腔内的布线空间更是以毫米计。这意味着连接器不仅要小，还要在极短走线距离内完成插拔、锁紧和应力释放。传统工业连接器的大体积和长尾线设计，在这类场景中几乎没有施展空间。
（2）持续振动与弯折疲劳：关节运动带来的机械应力
人形机器人的关节在行走、抓取和平衡控制过程中持续运动。关节处的线束需要承受反复弯折、扭转和拉伸。如果连接器没有锁扣结构，或线材的弯折半径不满足 PUR 高柔线材的耐弯折要求，接触端子会在几万次运动后出现微动磨损，导致信号中断或接触不良。
（3）信号与电源一体化：EMI干扰与信号完整性的矛盾
当供电线束和高速通讯线束在同一走线路径上并行，电源开关瞬态和电机驱动噪声会耦合到信号线上。HDMI信号、EtherCAT通讯和IMU传感器数据对干扰的容忍度各不相同。这要求连接器和线束方案在端子布局、屏蔽接地和走线隔离上做系统级考虑，而不是逐个线束独立选型。
二、电源供电线束：大电流与小空间的平衡
在人形机器人的线束清单中，供电类线束占比最大。运控板供电、算力板供电、功放板供电、本体电池到缓启板的供电线、EtherCAT分支器供电——这些线束的共性是：电流从几安培到十几安培不等，但安装空间却比传统工业设备小一个数量级。
（1）电流等级决定连接器间距
电源连接器的选型，第一步是确认最大工作电流。人形机器人内部常见供电等级在3A~9A之间，对应不同间距的线对板连接器：
- 3A以下的小电流供电（如遥控器、传感器模块），0mm间距的线对板连接器即可承载；
- 6A~9A的中等电流供电（如算力板、功放板），需要2mm间距的电源连接器，端子截面积更大，压接可靠性更高；
- 超过10A的大电流主供电回路（如电池到缓启板），需要更大间距或更粗线规的电源连接方案。
选型时不能只看额定电流，还要结合温升曲线、端子数量和并联回路设计综合判断。
（2）线对板连接器的抗振与锁紧设计
在振动工况下，无锁扣的线对板连接器容易出现接触松动。人形机器人内部的供电线束应优先选择带锁扣结构或摩擦锁紧设计的连接器，如带有内锁扣或卡扣式固定的线对板端子。这不仅能防止运动过程中的意外脱落，也能减少接触电阻因微动磨损而升高的问题。
万连科技的C4201系列4.2mm间距电源连接器，额定电流9A，适用于线对板和线对线多种连接方案，其端子设计支持较大截面积导线的压接。在人形机器人的中等电流供电场景中，这类规格的电源连接器可以作为运控板、算力板和功放板供电回路的备选方案。
三、关节与肢端通讯线束：抗振与信号完整性的双重考验
人形机器人上下肢的EtherCAT分支器通讯线、上下IMU通讯线、关节间通信线束，是整机可靠性最薄弱的环节。这些线束经过关节活动区域，持续承受弯折和振动，同时又不能容忍信号中断。

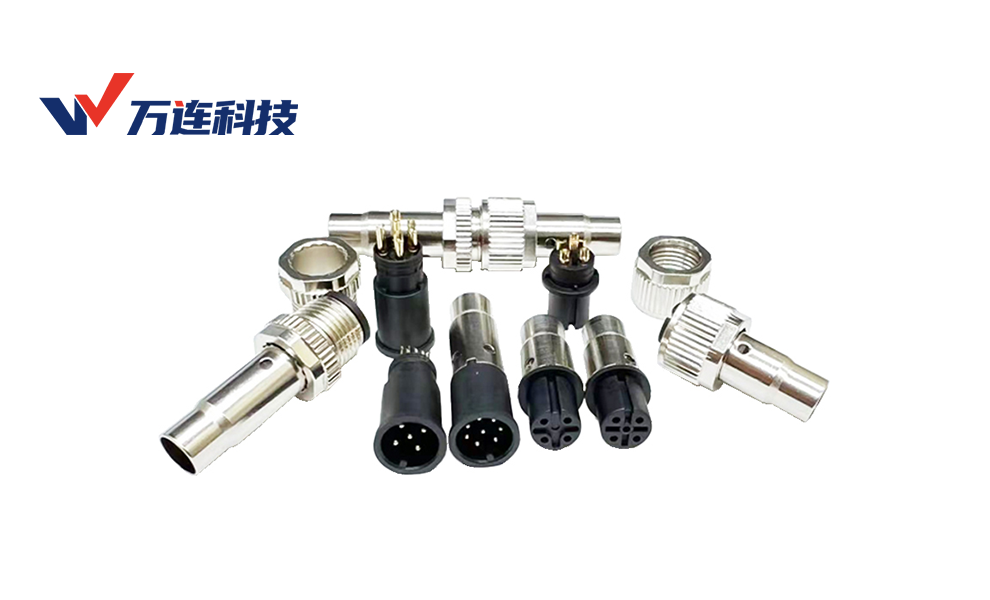

（1）M12圆形连接器：工业通讯与抗振的标准选择
在EtherCAT分支器上下肢通讯和关节间通信场景中，M12圆形连接器是工业领域的成熟选择。M12连接器的螺纹锁紧结构提供了可靠的抗振固定，IP67防护等级使其适应关节腔内可能的湿度和粉尘环境，同时支持CAN总线、EtherCAT和千兆以太网等多种工业通讯协议。
万连科技的M12系列圆形连接器产品线覆盖公母弯针插座、面板式插座和组装式连接器，适用于人形机器人关节通讯线束的端接。
（2）伺服线束：关节驱动的通讯与动力一体化
人形机器人的关节驱动通常由伺服电机实现，伺服系统需要同时传输动力线、编码器信号线和刹车控制线。伺服线束不是单一信号线，而是动力与信号混合的集成线束。这类线束的选型需要同时考虑：
- 动力线的电流承载和温升；
- 编码器信号线的屏蔽和抗干扰；
- 整体线束的弯折半径和耐疲劳寿命。
万连科技在伺服线束定制方面有成熟案例，其伺服连接器方案涵盖信号控制线、动力线、编码器线和刹车线等多种类型。对于人形机器人关节驱动场景，伺服线束可以作为关节间通讯与动力一体化的备选方案。
（3）IMU通讯线：小芯数信号线束的标准化
上下IMU通讯线通常为4~8芯的小信号线束，传输I2C或SPI信号。这类线束的连接器选型相对标准化，2.0mm或2.54mm间距的线对板连接器即可满足。需要额外注意的是线束的走线路径应避开动力线，防止串扰。
四、混合转接线束：电源与信号一体化的定制边界
在人形机器人线束清单中，"电源&信号转接线-450mm"和"电源&信号转接线-250mm"是两类典型的定制混合线束。它们需要在一组线束中同时传输电源和信号，且长度精确到毫米级。
（1）混合线束的端子分离与屏蔽策略
混合线束的核心难点不是把电源线和信号线捆在一起，而是确保它们在并行走线时不互相干扰。设计上需要：
- 电源端子和信号端子在连接器内部物理分离，避免共用接触件；
- 信号线部分增加独立屏蔽层或接地端子；
- 线材选择上，电源部分用较大截面积的 PVC 或 PUR 线材，信号部分用多芯屏蔽线或双绞线。
（2）定制线束的交付边界
混合转接线束属于定制产品，其交付需要明确的边界条件：
- 线材规格（线规、芯数、屏蔽方式）；
- 连接器型号和端接方式（压接/焊接）；
- 线束长度公差；
- 弯折半径和耐弯折次数要求；
- 样件验证和批次一致性要求。
万连科技提供线束定制服务，可以承接混合转接线束的打样和小批量交付。在定制线束项目中，工程团队需要先确认线规、连接器型号和测试标准，再进入打样验证流程。
五、选型边界与验证要点
将前面四个部分的选择逻辑汇总，人形机器人内部连接方案可以收束为一套选型判断顺序。
（1）先分清供电、通讯和混合三类线束
不同类型线束的选型逻辑完全不同。供电线束以电流等级和间距为核心变量；通讯线束以协议类型、抗振等级和防护要求为核心变量；混合线束以端子分离和屏蔽策略为核心变量。混在一起选，容易选错方向。
（2）电流等级优先于连接器型号
电源连接器的型号选择，第一步永远是确认最大工作电流。在电流等级明确后，再匹配间距、端子数量和锁扣结构。颠倒顺序——先选型号再算电流——是选型中最常见的错误。
（3）振动工况决定是否需要锁扣结构
人形机器人内部几乎所有线束都经过振动区域。连接器是否有锁扣、锁扣方式是螺纹式还是卡扣式、线材弯折半径是否满足耐疲劳要求，这些因素在选型阶段就要纳入，不能留到验证阶段才发现。
（4）定制线束需提前确认图纸和样件
混合转接线束和伺服线束属于定制产品，交付周期取决于图纸确认速度和打样验证轮次。采购负责人在评估供应商时，除了价格，应同时关注图纸响应能力、样件交付速度和批次一致性控制。
