拆下一枚异常端子时，表面往往只是一小片发暗或起皮，装回去却可能出现阻值波动。问题不只在“金层掉了”：裸露底材会继续氧化，接触界面随之恶化，剥落金屑还可能进入相邻区域，形成微短路风险。要把原因查清，不能只盯着金层颜色，而要沿镍层、金层、底材和实际插拔痕迹逐层找证据。
这条排查路线也决定了对策的先后顺序。先确认脱落发生在哪个界面，再区分结合力不足、厚薄失衡和工况磨损，最后才谈硬金、软金、厚金或钯镍。否则，即使更换了镀层名称，也可能把原来的界面问题带进下一批端子。
1、镀层剥落后，先确认接触区发生了什么
在连接器上，端子镀金承担的是接触表面的保护和导通条件。金层局部脱落后，裸露底材继续氧化，接触界面的有效贴合会受影响，接触电阻可能快速上升。若金屑留在护套或相邻导电部位，还要排查它是否造成微短路，而不能把故障简单归为“端子磨旧”。
现场拿到失效件，先保留原始插合状态，标出实际接触区、剥落边缘和金屑位置，再与同批未使用件对照。电阻记录要对应端子位置、配对件和插拔状态；切面观察则用来判断裂纹停在金层内部、金镍界面，还是继续进入底层。把症状落到具体界面，后续测量才有明确对象。
2、底层镍没有打牢，金层就缺少稳定基础
镍层位于底材与金层之间，既承担过渡作用，也影响上层结合状态。底层镍活化不足时，界面可能残留不利于结合的状态；厚度不均时，不同位置承受热与机械作用的能力也会出现差异。两种情况都会削弱镍层与底材的结合力和镀层附着力，使局部起泡、翘边或剥离更容易从薄弱点开始。
排查时不能只取一个方便测量的位置。质量工程师应把接触区、转角和非接触区的切面放在一起看，核对镍层连续性、厚度分布与剥落界面，再把结果对应到同批次工艺记录。若脱落总集中在相似位置，工程团队就有理由回查前处理、活化和镍层过渡，而不是先调整插拔次数。
3、金层不是越厚越好，厚薄两端都有失效路径
金层过厚时，沉积形成的内应力可能在后续热作用或机械变形中释放，裂纹会从表面或局部应力集中处展开。金层过薄则可能留下微孔隙，使底层镍更早接触环境；底层发生氧化膨胀后，又可能从下方向上顶起金层。一个表现为龟裂，一个表现为孔隙下的界面破坏，外观相近，处置方向却不同。
因此，厚度测量要和表面、切面观察配套。平均值相同的两批端子，关键接触位置的分布、局部孔隙和转角覆盖仍可能不同。检验记录应说明测点在哪里、样品处于什么状态，并把厚度结果与附着状态对应起来；只有这样，调整工艺时才知道是在处理内应力，还是在补足覆盖连续性。
4、反复插拔与微动，会把工况差异带到镀层表面
当公母端持续插拔，实际接触区会承受摩擦；若连接器在使用中存在微小相对运动，磨损与微动腐蚀，也就是典型的接触腐蚀，还会叠加。此时设计寿命与实际工况是否匹配，比单独报一个镀层厚度更重要。插拔频次、对中状态、接触位置和运行中的微动条件，都应回到样件与项目记录中确认。

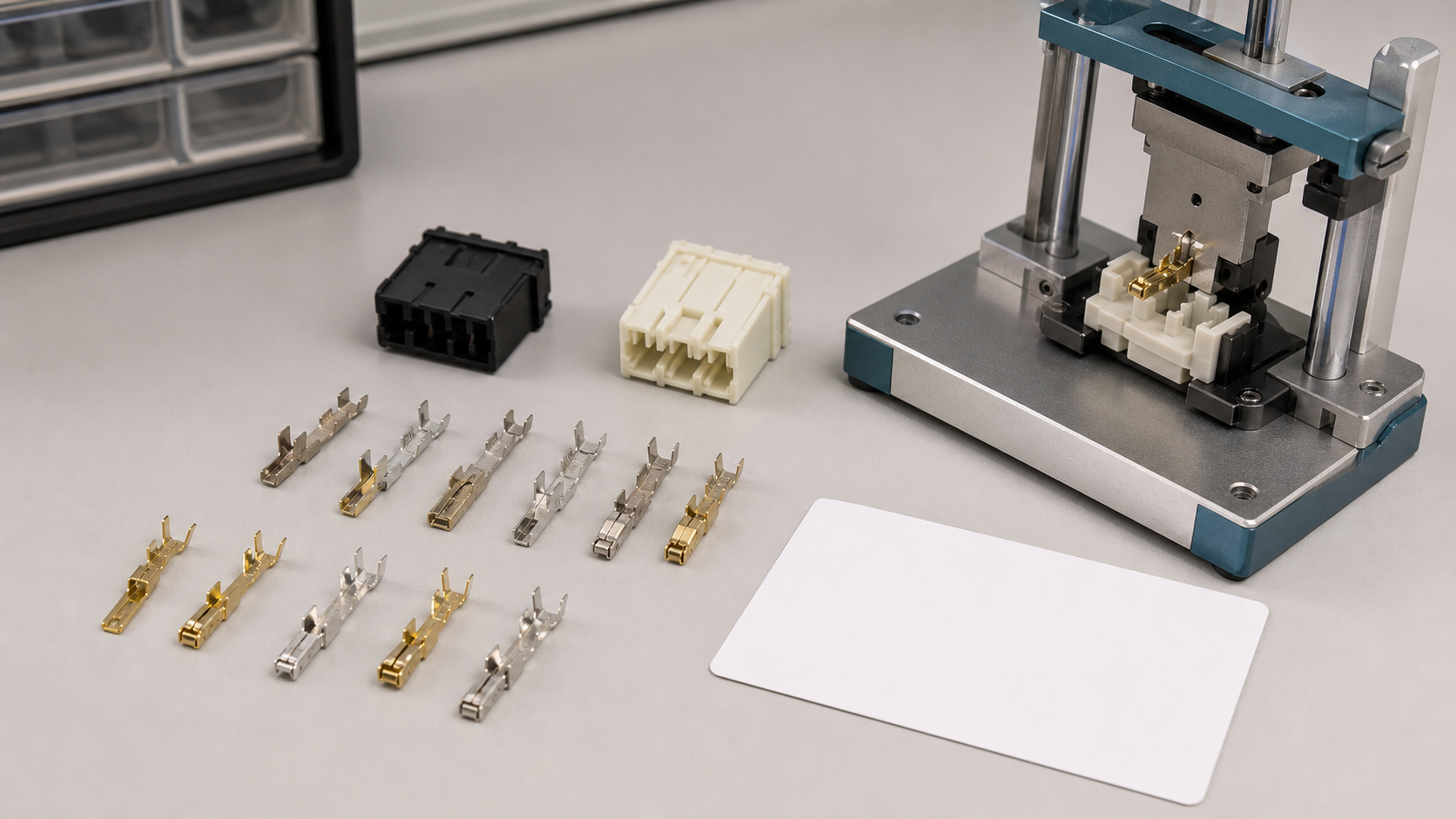

观察磨痕时，要区分正常接触轨迹与刮伤、偏磨或局部露底。研发工程师可以把新件、规定次数后的样件和异常件并列，复测接触电阻并查看磨痕扩展方向；采购负责人则要核对供应规格中是否写清镀层体系、关键测点和适用工况。两边证据接得上，才能判断是工艺波动，还是选用条件超出了原方案。
5、硬金、软金、厚金和钯镍要随使用条件取舍
采用硬金/软金分层结构时，需要把各层作用、关键位置和使用要求写入图纸，不能只凭名称推断耐用程度。在本方案采用的建议口径中，镍层控制目标为≥1.3μm；落到量产时，仍要核对对应图纸、具体镀层体系、关键位置测点和工况验证，不能把一个厚度值外推到所有端子。
对于高插拔频次场景，可把厚金或钯镍方案纳入候选，但选择前仍需看配对件、摩擦轨迹、接触电阻变化和老化后的界面状态。厚金侧重增加可用磨耗余量，钯镍则属于另一种镀层体系取舍；二者都需要按目标工况验证，不能替代对底层镍、表面覆盖和插合状态的检查。
6、把产线控制与老化后电阻串成一条证据链
当图纸要求进入批量生产，供应商能否在同一条电镀产线上追溯前处理、镍层过渡、金层状态和批次测量，直接影响异常能否被及时定位。万连科技端子采用五层电镀处理，使镍层过渡与金层附着状态可以在产线端直接管控，也减少外发环节带来的品质波动。
产线记录仍需由实物验证闭合。万连设有CNAS认可的实验室可进行镀层厚度测量、盐雾腐蚀，以及热冲击老化后的接触电阻跟踪；这些结果分别回答厚度是否符合图纸、腐蚀后表面如何变化、老化后导通是否发生漂移。它们不是同一个结论，却可以共同构成镀层可靠性证据链。
最终定型时，建议按固定顺序留下记录：先写清镀层体系和关键位置厚度，再核对附着状态与孔隙风险，随后查看老化后电阻，最后回到实际插拔频次、配对件和微动工况。这样即使后续出现局部剥落，工程、质量和采购也能沿同一条线回查，而不必从“金层厚不厚”重新猜起。
