工作台上放着两段三芯灯线，一段去车门，一段去后视镜。它们传递的都是汽车RGB氛围灯信号，面对的环境却隔着一道明显边界：门板这边重点是空间和装配，镜端那边重点是过孔和密封。若只因为“都是3Pin”就选同一种接口，后面不是壳体合不上，就是防护条件说不清。
先按位置分层：门板看方向，镜端看密封
门板灯组通常藏在饰板之后，线束短，环境相对干燥。接口要避开筋位，给装配人员留出插合动作，饰板闭合后还不能让线束持续推挤板端。这里更看重小体积、板端方向、锁止和固定点。
后视镜灯组位于更狭小的镜壳内，线束还要经过壳体过孔。雨水、洗车水流、温度变化和线缆入口都会成为防护设计的输入。这里需要线对线配对，也要让密封件、线缆和安装方向形成完整状态。
一条灯光系统因此要拆成两段来画。门板段写清板端封装、插合方向、线长和固定位置；镜端段写清过孔、配对件、密封件、入口与走线。硬件工程师能据此避免后期改壳，采购也不会把外形相近的三芯连接件混成通用料。
异常排查同样按位置分开。门板灯闪烁，先看锁扣、端接和线束是否被饰板挤压；镜端出现水迹，则保留完整装配状态，沿入口、密封件和配对界面找渗入路径。两个现场，两套证据，不能只写成一句“灯线异常”。
采购比价时也要守住这条分界。门板段的报价应包含板端、护套、端子和短线，镜端则把公母壳体、密封件、端子与线材视为完整组合。候选方案若少了一只密封件，或换了板端方向，看似更低的单价其实不是同一配置，无法直接比较。

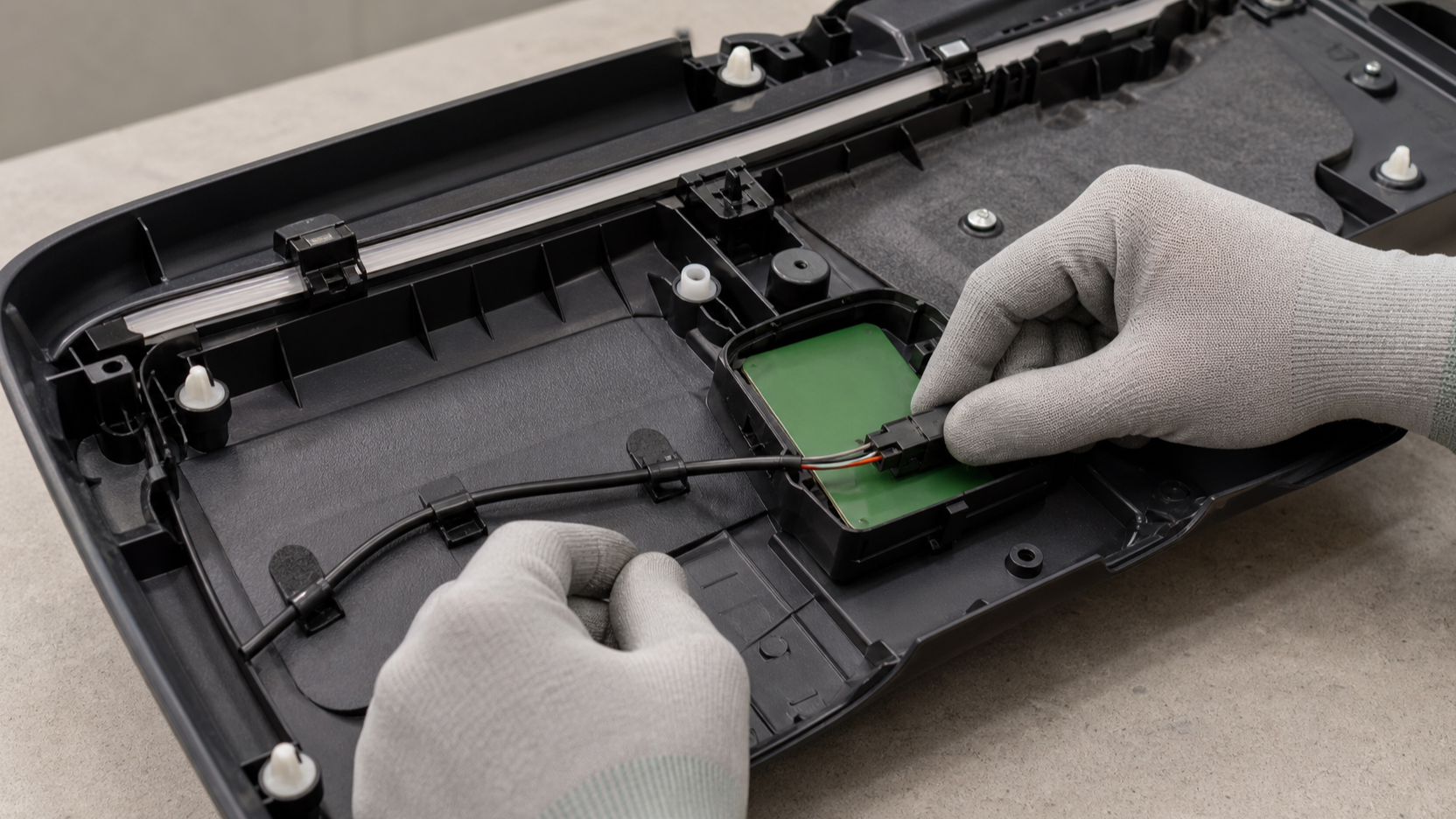

门板段用A2001：小体积之外，更要选对板端方向
门板短线束可采用A2001系列。2.0mm间距、3Pin线对板方案，额定电流列为2A，带LOCK自锁结构，并支持立插和卧插封装。A2001 为摩擦锁结构，无 CPA 二次锁止，长期车载振动工况需要评估防松可靠性。3Pin可用于R/G/B三路连接，但实际电路若还包含公共端或其他回路，针位数量与线序必须回到原理图，车载 RGB 氛围灯存在 3 线共极、4 线独立回路两种主流方案，不能看到 “RGB” 就直接定成三根线。
门板看方向。板面周围空间足、装配从上方完成时，可以比较立插；上方净空紧张、线束要贴近板边时，可以比较卧插。3Pin已有标准配置，有利于减少专用接口开发，但所谓性价比要连同护套、端子、线材和装配数量一起算，不能只比较一只板端件的单价。
LOCK负责保持护套插合，不负责承受整段线束的拉力。固定点离接口太远，门板装配或后续振动仍会把载荷传给端子。2A也是规定产品配置与条件下的资料值，真实回路还要结合导体、端接、环境温度、同时通电比例和散热状态看温升。
样件装进门板后，再合上饰板观察接口上方净空和线束受力。裸板上插得顺，不代表装车后没有持续侧向力；这一步往往比继续比较纸面参数更快发现问题。
立插改卧插也不是只换一个板端料号。焊盘封装、护套进入方向、短线长度和装配手势都会跟着变化。方向一旦确定，图纸、BOM和线束样件就要使用同一版本，避免研发图已经转向，采购仍按旧配置备料。

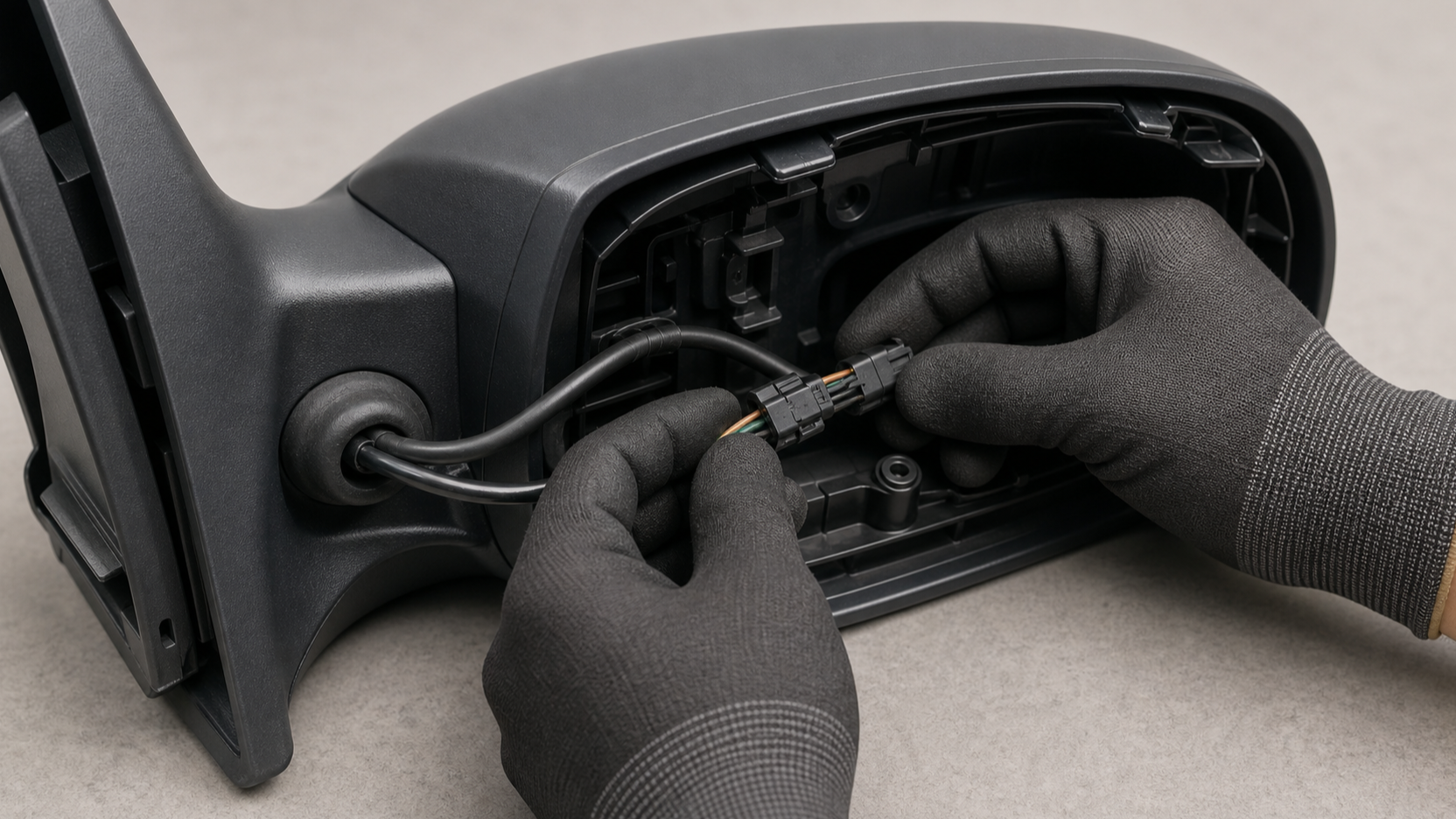

镜端用C2004：IP67必须连同成立条件一起看
镜端可采用C2004系列 2.0mm线对线连接器。单排3Pin已有配套料号：C2004HF-103K0胶壳与C2004HM-103K0针壳。相较尺寸更大的M12圆形接口，这一组合在当前镜壳空间中更紧凑，但是否放得下，仍要用实际过孔、转弯和固定位置来比较。
产品资料常把这一特性写作IP67防水。工程上更准确的理解是：IP67属于规定试验条件下的防护结论，前提是公母完整配对、密封件到位、线缆入口匹配并按要求安装。它不是防水分数，也不能直接翻译成“洗车或暴雨必然通过”，更不代表长期浸水能力。
镜端看密封，也看受力。线缆穿过镜壳后，应由结构固定承担牵拉，不能让入口密封长期受偏载。换了线径、端接、密封件或安装方向，原有结论就不能不加判断地照搬到新配置。
镜端样件应以总成状态接受项目规定的检查。若出现水迹或接触异常，先记录渗入位置、配对状态和线缆入口，再判断问题来自密封、装配还是结构受力；单独看一只胶壳，得不出整套镜端连接的结论。
两段分别选对，还要回到同一张线束图
A2001负责门板板端接入，C2004负责镜端线对线密封，两者均用于低压小电流信号回路，不适合据此承接大功率供电，也不是频繁拆装端口。线束长度依据整车 3D 数模定义，支持小批量定制；线束定长不能随意取值，线材规格、压接端接、公差和分支走向必须在图纸清晰标注。
到了这里，任务已经从“选两只连接器”变成“一条线束如何制造”。依托万连科技数字化工厂研发协同模式，门板段与镜端线束先独立完成料号、线长、端接和装配方向定义，合并输出统一版样件图纸，依托小批量快速打样能力完成前期验证。两段分别通过项目可靠性确认后，图纸与标准化作业文件导入自动化产线，保障批量供货品质一致性。成本优化则区分处理：可统一线材、长度组合与标识，严禁删减镜端防护所需的密封和固定结构。
量产前，门板段与镜端段仍应分开形成验证记录：门板关注饰板闭合后的锁止、受力和温升，镜端关注完整安装状态下的密封、温度变化和振动。试验项目、样件状态与判定口径由客户项目文件确定，相关结论归对应责任方；制造端提供与送验配置一致的样件、图纸和过程资料。
最后再把两份记录合到同一张位置表里，标出左右门板、左右镜端、料号、线长和装配方向。门板和镜端各守自己的边界，整条RGB灯线才既能装得下，也能在采购、生产和后续维护中追得清。
