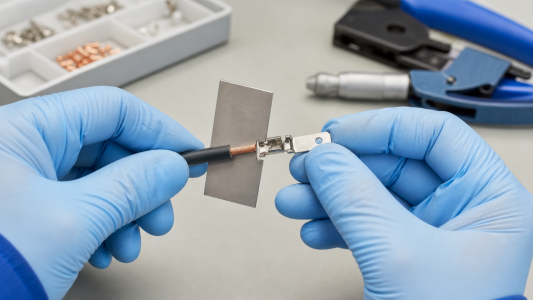

试样台上摆放着一枚端子、一段 PVC 线与一段硅胶线。两者线径规格一致，设备员却没有直接录入相同剥皮长度。他先核对端子导体压接筒，再捏试两种绝缘外皮：PVC 裁切后尺寸稳定，硅胶线裁切完成后绝缘层会自发回缩。
核心结论显而易见：线束剥皮长度不能直接套用设备预设参数，必须结合端子结构、绝缘材料特性、压接后的装配状态综合确定。
下文内容更像一份工艺台实操手记。更换端子、线材任一变量，均需要重新制作首件确认，切勿直接沿用其他线材的工艺参数。
1. 先看端子压接窗口，再确定剥皮长度
所有尺寸推算起点，必须来自端子图纸。导体压接筒用于包裹铜导体，绝缘压接翼夹持绝缘层，起到缓冲弯折应力的作用。
剥得过短：绝缘层挤入导体压接区域，极易造成虚压、接触电阻异常；
剥得过长：裸露铜丝超出端子边界，装配壳体、线缆弯折时存在短路风险。
依据 IPC/WHMA-A-620 规范，常规压接结构要求导体露出区间控制在 0.2–1.0mm。该区间不能脱离端子结构、标准版本单独照搬。实操正确流程：从端子图纸导体筒长度反向推算，确认铜丝前端余量、绝缘翼位置，再依靠首件压接切片、连接器装配余量完成校正。
同时必须统一测量基准：明确尺寸是从绝缘切口到铜丝端头，还是以剥线机刀口位置作为基准；基准不统一，相同数值代表完全不同的装配状态。
2. PVC/PUR 线材易加工，但容易放松管控
PVC、PUR 绝缘材料剥离性能稳定，行业普遍采用 V 型刀气动剥线机调试。工艺调试常用参考区间：刀片切入深度控制在线皮厚度 90%–95%，依靠剥离拉力分开剩余绝缘层，降低刀刃划伤铜丝风险。
该数值仅作为初始调试参考；线材外径波动、绝缘硬度批次差异、刀片磨损，都会改变切削效果，每次换线仍需核查切口与断丝情况。
量产调试简易估算方式：端子导体压接筒长度＋0.5mm 作为初始值，首件确认铜丝端头位置、绝缘切口与绝缘翼包覆状态。针对 22–28AWG 细线，可评估热剥方案，减少机械拉扯造成导体断丝，最终方案由导体结构、绝缘材质决定。
供应商物料变更后，必须重新开展首件确认；需要建立台账，将刀组参数、线材批次、压接检验结果一一对应。试样阶段需要锁定整套工艺链条：端子窗口目标尺寸、线材特性决定切削方案、切口状态修正设备参数、压接截面验证工艺合理性。数字化试样流程可以快速完成多规格线束验证，避免只修改设备参数，忽略端子匹配关系。
工艺台账建议增设两项记录：剥离后静置时长、测量时线缆是否拉直。软导体线缆拉伸、绝缘层未完成回弹时测量，会得到偏差数据。先统一测量规范，再判定设备波动，避免将人员操作误差误判为设备精度问题。
3. 高温特种线材，各类材质 “难剥” 的成因各不相同
FEP、PTFE 材质表面光滑坚硬，刀片容易沿表层打滑，建议选用硬质合金刀片、降低剥线行进速度，重点核查环切完整性，杜绝铜丝刀痕损伤。
硅胶线材并非难以裁切，最大难点在于弹性回缩；行业常用 0.2–0.3mm 回缩补偿量作为调试起点，该补偿数值仅适用于对应硅胶线材，不能直接套用在 FEP、PTFE 高温线缆上。
XLPE 绝缘硬度偏高，旋转环切工艺能够减少直刀推进带来的绝缘翻边缺陷。上述材料同属特种高温线缆，但适配刀片材质、进刀方式、运行速度、补偿逻辑完全独立。工艺台账应当记录参数设置的依据，而非仅仅保存一组设备程序编号。
4. 屏蔽线与双绞线，剥离工序需要兼顾多层结构
屏蔽线束剥皮一般分为两步：先剥离外护套，再处理芯线绝缘。外护套切削深度一旦损伤编织屏蔽网，即使外观整齐，屏蔽连续性也会遭到破坏。首件检验需要同步核查护套切口、屏蔽网完整性、屏蔽端接长度，不能分开挑选最优样品判定。
双绞线剥皮需要维持端接区域原有绞距。剥皮拉扯导致线对散开、绞距改变，差分阻抗、抗干扰性能会偏离设计指标。防松散压料机构能够稳定加工状态，但无法替代端接后的电气性能复测。剥皮长度合格，仅代表尺寸单一指标达标。
故障排查逻辑：屏蔽网固定位置划伤，优先检查刀片同心度、夹具定位；划伤位置随机分布，再排查线材外径波动、送料姿态与刀口磨损。清晰的排查顺序，方便采购在供应商评估阶段明确异常处置标准，不只是简单要求更换设备。
5. ±0.3mm 还是 ±0.5mm 公差，先核算窗口再评估成本
普通动力线束常以 ±0.5mm 作为基础公差参考；精密传感器、编码器线束，往往要求 ±0.3mm 甚至更高精度。
公差等级不能单纯依靠 “高可靠项目” 主观判定，核心约束条件包含：端子窗口允许导体露出范围、绝缘翼位置、绝缘回缩量、装配余量、设备实测能力。剥皮公差属于过程管控指标，不等同于产品长期可靠性结论。
试样阶段连续取样记录：设备设定值、实测剥皮长度、切口状态、断丝情况、压接截面、装配适配性。
常见异常处置思路：尺寸合格但截面夹入绝缘层→回溯端子匹配与测量基准；硅胶线测量持续偏短→加大回缩补偿；批量散差持续扩大→排查刀片磨损。
采购也可依据整套测试数据评估：收紧公差带来的调机、检测、不良处置成本，能否匹配项目装配收益。
连接器与线束工艺前后贯通，整套工艺文件需要延续至量产阶段。研发试样阶段确认的端子 - 线材 - 刀组 - 压接匹配关系，试样验证通过后固化为自动化生产标准；后续更换线材、优化物料成本时，基于原始工艺记录迭代新版本，清晰标注变更点，不重新建立一套独立标准。
明确 “线材 + 端子 + 绝缘材质对应的压接目标状态”，剥皮长度才不会只是一组设备数字，而是可以长期复用的制造依据。
这套工艺记录，能够帮助硬件工程师理解尺寸制定逻辑；也方便采购在更换线材、端子、供应商时，清晰识别哪些工艺参数必须重新验证。技术与采购共用同一套首件试样记录，量产阶段可以有效避免临时调机参数被固化为长期工艺标准。
万连连接器作为连接器与线束一体化方案供应商，内部建立完整线束加工工艺管控体系。从项目试样环节起，严格遵循标准化流程匹配端子与线材，规范剥皮、压接全流程工艺基准，杜绝参数直接照搬带来的装配缺陷、接触失效风险，为工控、储能、户外传感设备提供工艺可控的连接组件。
