在自动化工业视觉系统中，图像传输的稳定性、完整性直接决定设备检测精度与生产良率。现阶段多数视觉设备的故障问题，并非源于相机硬件或算法程序，而是来自相机与主控单元之间的连接线束。工业现场高频振动、电磁干扰、温变交替、油污粉尘侵蚀等复杂工况，极易造成普通线束信号衰减、图像噪点、接口松动、线路断裂等问题。针对工业视觉高频传输痛点，万连聚焦工业场景互连需求，优化结构、材质与屏蔽工艺，推出M12、M8系列工业相机线束，为高精度视觉检测提供长效、稳定、低误码的高速传输解决方案。
相较于普通民用线束，工业级相机线束需要同时满足高速传输、抗干扰、耐弯折、抗振动、耐腐蚀五大核心性能。万连工业相机线束通过一体化注塑结构、高密屏蔽架构、工程级外被材质，解决传统线束在动态工况下的适配短板，广泛适配3C精密检测、汽车视觉、半导体晶圆检测、食品包装分拣等主流工业场景。
工业视觉线束常见工况故障成因
工业相机长期搭载于机械臂、移动模组、AGV等动态设备上，频繁摆动与持续振动，让线束接口成为设备最薄弱的失效点位。市面通用PVC线束普遍存在耐温性差、抗干扰弱、弯折寿命短、防护等级低等问题，现场常见故障包含：高清图像传输丢帧、高频电磁干扰引发画面模糊、线束外皮老化开裂、接口振动松脱停机、温变环境导致线路绝缘失效等。
这类问题不会直接造成设备损坏，但会持续引发检测误判、良品错检、产线停机，大幅降低自动化产线运行效率。因此，工业视觉系统的稳定性升级，核心在于替换通用线束，采用工况级专用工业相机线束。
万连连接器线束结构优势：抗振防松、适配动态设备
针对工业视觉设备差异化安装环境，万连工业相机线束搭载M12、M8两大系列圆形连接器线束，分别适配高振动工况与狭小空间工况，实现全场景覆盖。

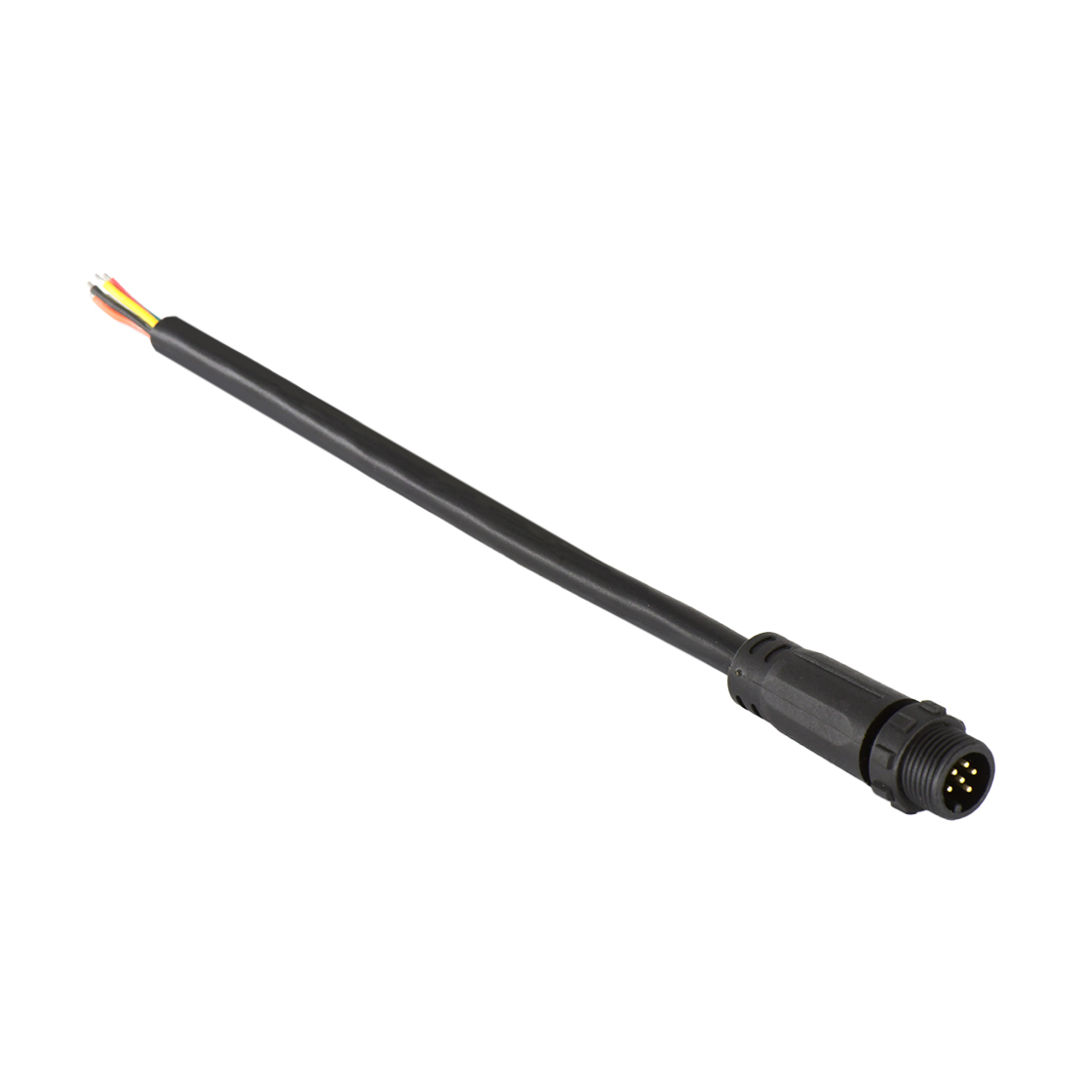

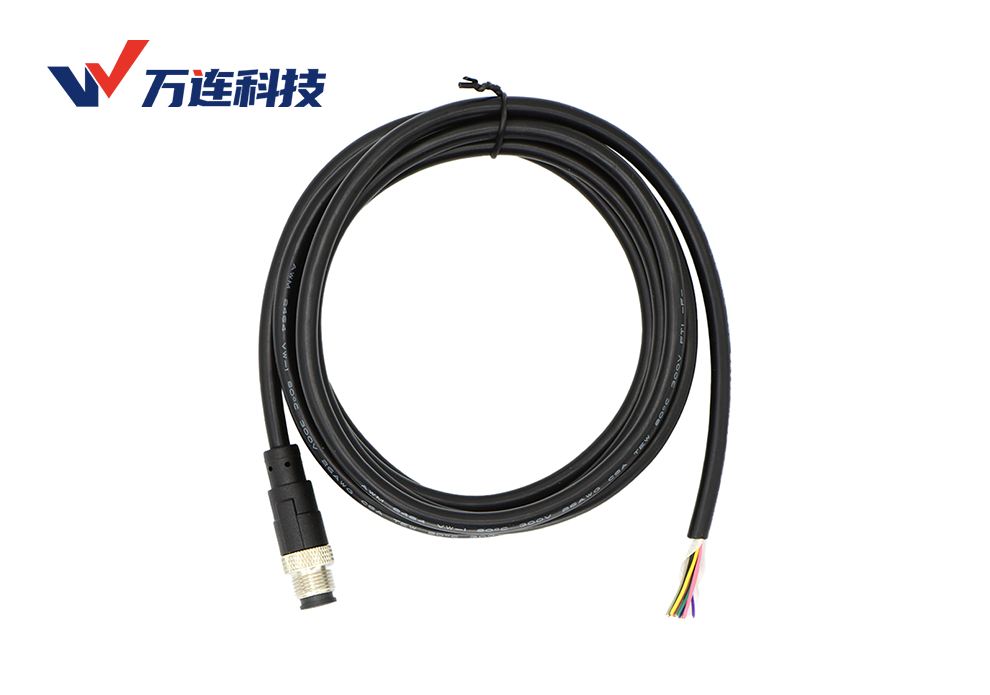

M12螺纹锁紧式连接器线束主打高强度抗振性能，锁紧力可达80N。经过标准振动测试（10-2000Hz、147m/s²加速度），接口接触电阻波动≤5mΩ，信号瞬断时间不超过1μs，可长期稳定运行于汽车焊装、动态分拣、机械臂视觉等高振动场景。落地项目数据显示，批量搭载万连M12相机线束后，设备视觉信号中断率可从2%降至0.1%，大幅提升设备连续运行能力。

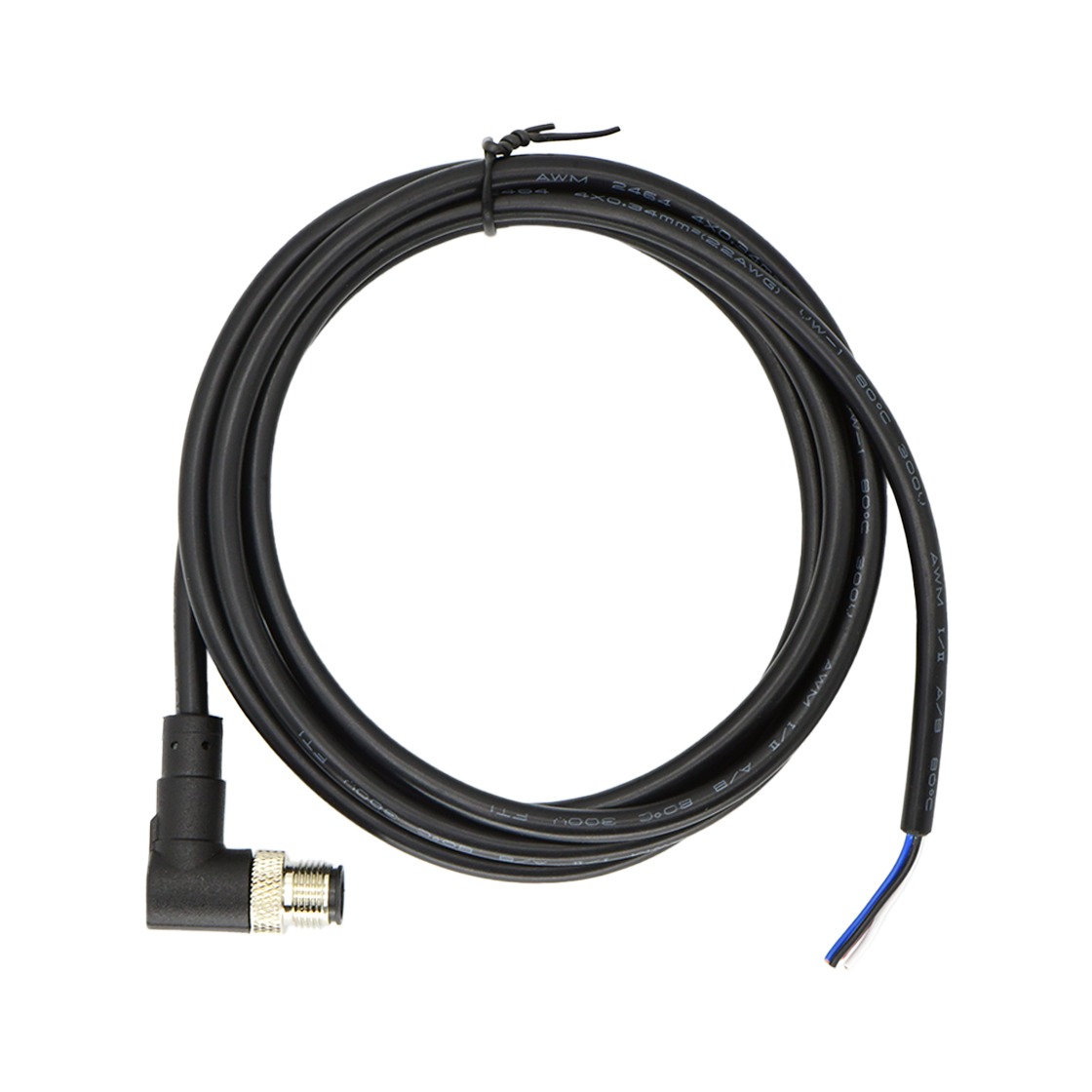

针对设备内部紧凑空间、多工位高频换型场景，万连的M8小型卡扣式连接器线束，8mm超小壳体设计节省安装空间，免工具卡扣插拔结构可大幅提升检修效率，单次维护耗时较传统螺纹结构缩短60%。全系连接器通过UL94VW-1阻燃认证，具备良好的防火阻燃性能，适配车间复杂安全工况。
一体化注塑工艺：解决弯折疲劳与防护短板
线束与连接器过渡位置是动态设备的核心疲劳点位，传统压接工艺存在应力集中、缝隙进水、易断裂等缺陷。万连采用一体化整体注塑成型工艺，通过TPU、PA工程材质填充衔接区域，形成一体式应力消除结构，可有效吸收线束往复弯折产生的机械应力，避免芯线疲劳断裂。
依据国标弯折测试标准，在5倍线径弯曲半径、1Hz循环频率条件下，万连工业相机线束可稳定完成10万次往复弯折无故障，使用寿命较传统线束提升3倍。无缝注塑成型结构彻底消除接口缝隙，整机防护等级达IP67，可耐受1m水深30分钟浸泡，有效阻挡粉尘、切削液、油污侵入接口，大幅降低设备污染故障概率，帮助企业减少70%以上的接口故障停机时长。
双层屏蔽架构：实现高速图像低误码传输
随着2000万像素、4K、3D激光工业相机普及，视觉系统传输带宽覆盖100Mbps~10Gbps高频区间。车间伺服驱动器、变频器、电机设备产生的高频EMI干扰，极易造成高频图像信号串扰、衰减、失真，导致细微缺陷漏检。
万连工业相机线束采用高密度双绞线+铝箔铜网复合屏蔽结构，双线对每米30次精密绞合，通过差分信号抵消原理衰减50%以上电磁感应噪声；外层90%覆盖率镀锡铜编织网搭配铝箔层，构建360°全维度屏蔽屏障。经工业电磁兼容标准测试，10kHz~1GHz全频段干扰衰减率≥80dB，100Mbps传输误码率可控在10-9级别，可稳定传输0.05mm晶圆微缺陷、0.1mm漆面划痕等超精细图像数据，保障视觉检测精度稳定。
工程级材质配置：适配高低温、油污、腐蚀工况
针对工业现场复杂环境，万连配置TPU、PA两种高端外被材质，按需适配不同工况。TPU材质具备优异的耐油、耐磨、抗老化性能，经ASTM D4060标准测试，5%机油浸泡1000小时后，线束体积变化率≤1%、硬度变化≤5邵氏A，可长期抵御车间润滑油、切削液腐蚀。
PA材质主打宽温稳定性能，-40℃低温环境不脆裂、保持柔韧特性，85℃高温工况下线膨胀系数控制在3×10⁻⁵/℃以内，规避温变循环引发的接口松动、绝缘失效问题。全系材质符合RoHS2.0环保标准，有害物质含量低于1000ppm，可适配半导体、食品加工等高洁净、高环保要求场景。
细分行业定制化适配方案
不同行业工业视觉的工况标准、环境要求、合规规范差异较大，万连依托成熟的模块化定制能力，针对细分行业做专项性能优化。半导体晶圆检测场景采用无硅化生产工艺，满足Class100洁净生产标准，无污染物释放；食品检测场景专用TPU线束可耐受高温消毒液浸泡，符合FDA食品接触安全规范；汽车高精度3D视觉场景，M12专用线束100米传输衰减≤0.5dB，可保障3D点云数据误差低于0.02mm，适配精密零部件尺寸检测。
工业相机线束技术发展趋势与万连技术布局
未来工业视觉将向8K超高清成像、极速传输、极端工况适配、高洁净自动化方向升级，倒逼视觉互连技术迭代，行业主要呈现高速化、极端环境适配、模块化定制三大趋势。
在高速传输领域，未来8K、16K超高清相机将要求线束支持25Gbps以上传输速率，百米信号衰减控制在0.3dB以内。万连预研高密绞合导线+三重复合屏蔽体系，可将电磁衰减率提升至90dB以上，通过精密注塑公差控制实现精准阻抗匹配，满足高端高速以太网传输标准。
在极端工况领域，万连布局PFA氟塑料绝缘、镍基合金屏蔽等特种材料，可适配260℃高温、强腐蚀极端场景；同时研发生物基环保TPU材质，兼顾工业耐候性与绿色降解特性，适配高端制造环保需求。
在定制效率领域，万连将搭建标准化模块库，通过屏蔽模块、防护模块、连接器模块自由组合，搭配仿真验证，降低30%定制成本、缩短交付周期，适配多行业快速迭代的视觉设备开发需求。
总结
工业相机线束是决定视觉系统成像质量与运行稳定性的核心互连部件。万连通过结构优化、工艺升级、材质革新、屏蔽强化与行业定制，全方位解决工业视觉信号失真、振动松脱、弯折断裂、环境腐蚀等行业痛点，为自动化视觉检测设备提供高可靠、低误码、长寿命的专用连接解决方案。
