在工业自动化设备研发过程中，光电传感器、压力传感器、机器人末端执行器、便携式检测仪器普遍面临安装空间受限的难题。狭小腔体内部布线，不仅要求线束体积紧凑，还需要满足现场防尘防水、抗设备持续振动的要求。
对于研发工程师而言，如果单独采购分立 M8 连接器零件，再自行完成线缆压接、组装，会耗费大量调试工时；而通用标准化现货线束，又很难匹配项目非标长度、特殊护套材质的个性化需求。M8 连接器线束作为成套成品互连方案，能够解决狭小工况下的信号传输难题。
万连基于小批量线束柔性制造体系，推出两大系列 M8 连接器线束方案：一体成型线束与现场组装式线束组件，兼顾研发打样、样机验证以及小批量量产的多样化项目需求。
两类 M8 连接器线束方案，适配不同项目工况
万连 M8 连接器线束不以单一连接器零件作为交付主体，而是根据客户的使用场景，提供两种成套解决方案，两者均搭载 M8 圆形防水连接器接口。

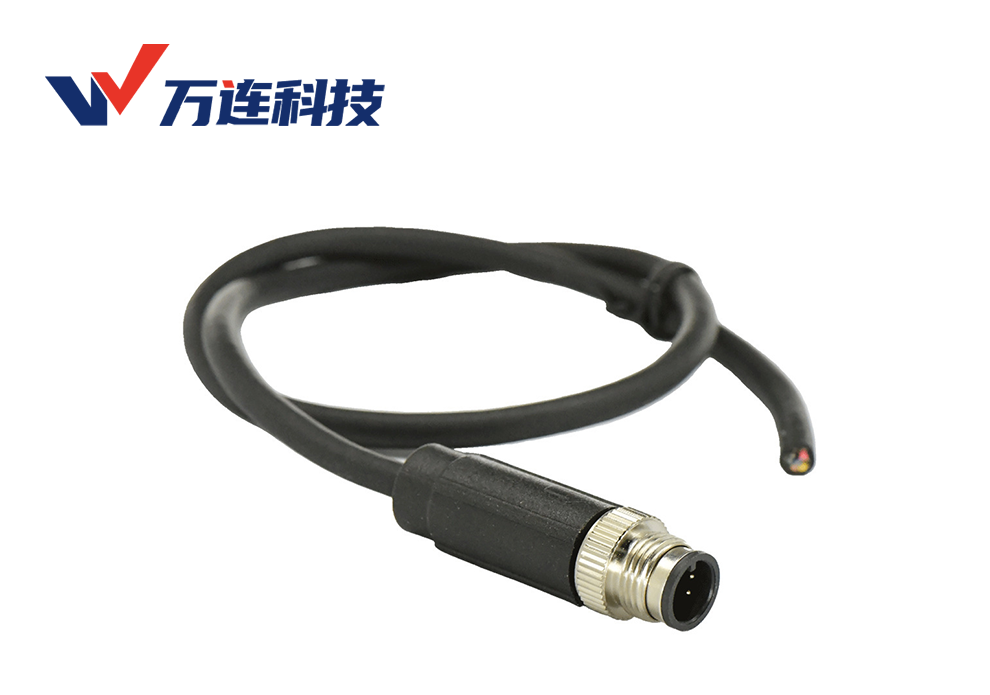

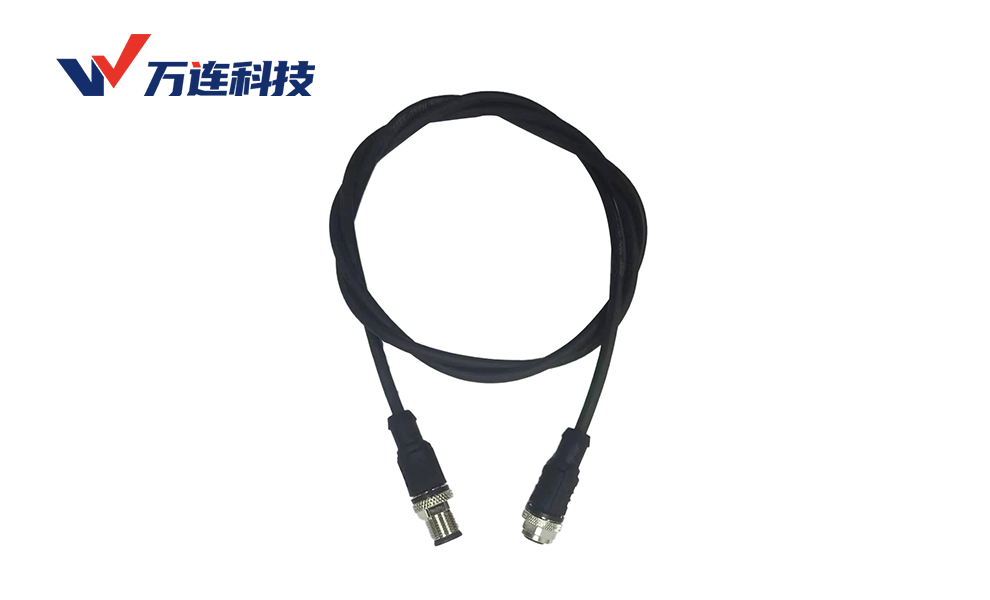

1. 一体成型 M8 连接器线束
一体成型 M8 连接器线束，将 M8 圆形防水连接器与线缆通过注塑工艺整合为完整总成。
线束接口采用 M8×1.0 螺纹锁紧结构，外壳选用高强度 PA66 工程塑料，内部集成防振松、防转动机构，搭配物理防呆凹槽设计，安装对接时需要对齐凹槽方可完成拧紧，从结构上规避错插风险。注塑过渡段将线缆与连接器紧密结合，保障整套线束系统实现 IP67 防护等级，防护性能由连接器接口与注塑过渡结构共同保证，并非仅依靠连接器零件。
线缆可选用 PUR 或者 PVC 两种护套材质。在油污、低温、持续弯折的工业现场，优先选用 PUR 外被线缆，耐温区间‑30℃~+85℃，具备优异耐油耐磨性能；常规干燥室内工况可选用 PVC 线缆。线缆长度、外被颜色均可按需定制，线缆外径覆盖 3.5‑5.0mm，支持黑色、橙色、黄色、灰色多种配色，适配设备整机布线规划。
该方案适合传感器固定布线、机器人末端、持续振动设备，是样机开发与批量设备的主流选型。

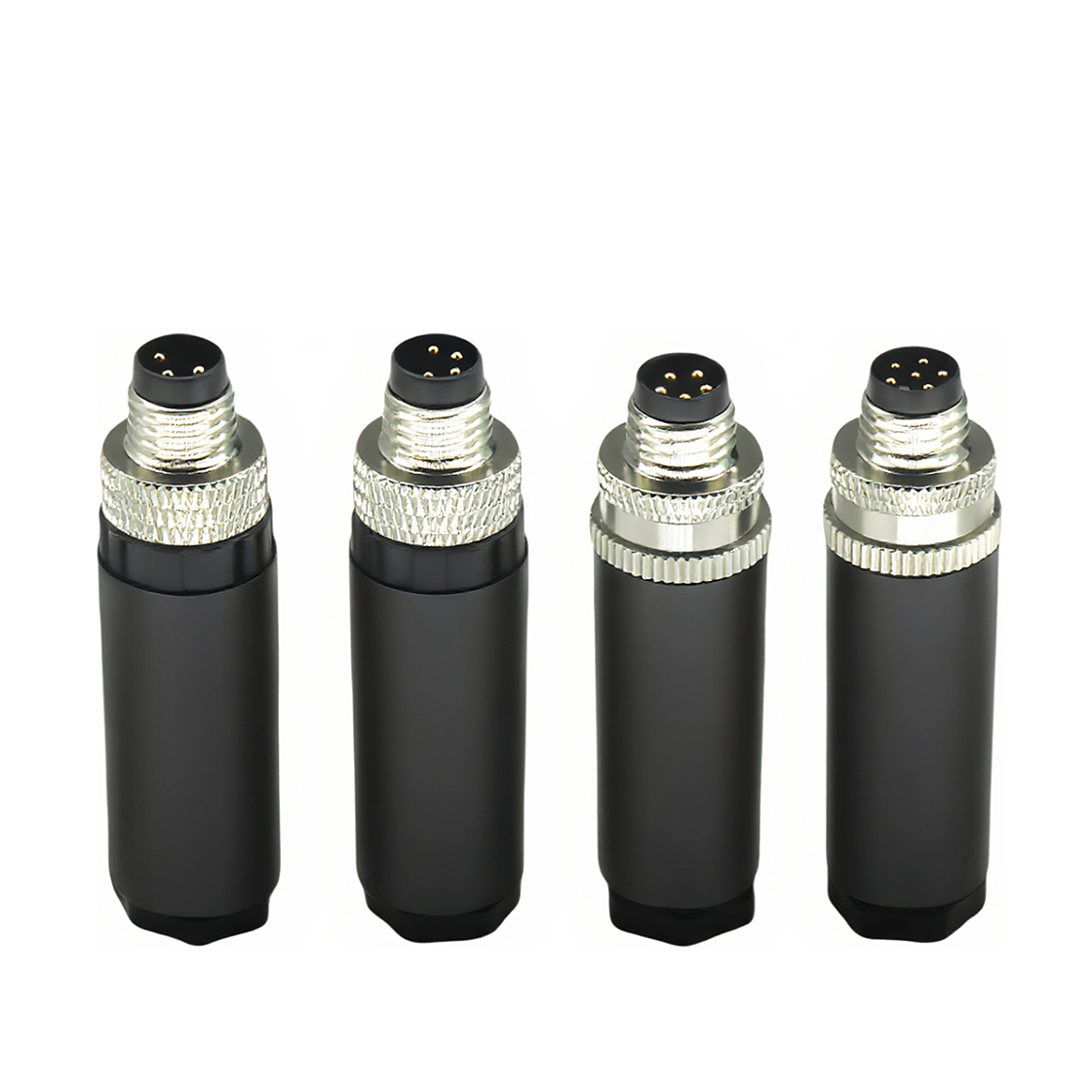

2. 现场组装式 M8 连接器
针对设备现场调试、后期维护拆装频繁的场景，万连提供现场组装式 M8 线束组件。该方案不预制配套线缆，M8 连接器本体集成螺钉接线端子，现场无需专业压接工具，工程师即可快速完成线缆接入。
连接器本体延续 M8×1.0 螺纹结构，PA66 外壳，保留防振松防转动结构与 IP67 防护能力。该模式交付的为连接器组件，线缆由使用者根据项目需求现场选配接线，适合项目改造、售后维修场景。
M8 连接器线束成套系统核心电气与机械性能
整套 M8 连接器线束的性能由连接器接口、线缆材质、注塑过渡工艺共同决定，核心参数如下：
- 接口螺纹规格：M8×1.0
- 成套系统防护等级：IP67
- 连接器外壳材质：高强度 PA66 工程塑料
- 接触件：铜合金镀金
- 最大接触电阻：5mΩ
- 最小绝缘电阻：1000MΩ
- 额定耐电压：800V AC 有效值
- 可选芯数：3 芯、4 芯（主流规格）
- 单触点额定电流：1、2、3、4A
- 额定工作电压：30V、60V（3 芯 / 4 芯）
- 工作温度范围：‑40℃~+85℃
- 机械插拔寿命：500次以上
- 出线形式：支持直头、弯头两种结构，适配不同设备出线角度。
M8 连接器线束主要应用场景
依托体积小巧、IP67 防护、抗振动的综合特性，万连 M8 连接器线束大量应用在空间紧凑的工业设备当中：
- 各类工业传感器信号连接：光电传感器、接近开关、温度传感器、压力传感器的信号传输链路；
- 机器人与自动化模组：机器人末端执行器、分布式 I/O 模块狭小空间的信号互连；
- 车载传感设备：车载小型传感器、执行器的信号传输；
- 检测与测量仪器：便携式测量设备、手持检测仪器的传感器接口；
- 紧凑型工业照明：小型工业灯具的内部互连与调光信号传输。
同时该系列线束非常适配自动化设备研发阶段的样机验证，支持小批量打样，一根起订，解决研发项目数量少、规格杂的痛点。
M8 连接器线束选型建议
选型需要结合设备工况、项目所处阶段综合判断：
- 如果设备长期运行，现场存在振动、切削液油污、高低温变化，优先选择一体成型 + PUR 护套的 M8 连接器线束；
- 若是项目现场调试、后期设备维护频次高，需要自由更换线缆，选用现场组装式 M8 线束组件；
- 狭小设备腔体布线，根据设备结构选择直头或者弯头出线，避免线束弯折应力集中；
- 研发打样阶段，可按需定制线缆长度、外被颜色，依托柔性产线完成快速交付。
