储能柜内部线路密集，电池簇状态采样、主从控制器数据交互、柜内外信号穿透传输，三类低压线路长期混杂布置。如果统一采用同款接口、同款接线逻辑，极易出现针位混乱、屏蔽断层、维护错插等问题。同时低压信号与高压动力回路交叉耦合，还会放大干扰风险与安全隐患。
储能BMS低压互连的核心优化思路，是将采样链路、通信链路、柜体边界接口完全拆分、独立配置。万连科技针对储能BMS场景，通过差异化M12编码、针数、屏蔽结构与面板安装形态，搭配定制成型线束固定端接逻辑，让每一条链路的产品特性精准对应现场工况，有效降低接线混乱、通信不稳、维护易错等通病。
一、储能BMS接口核心痛点：密集布线与维护混淆
BMS系统采样点位多、线束数量大，通信线路紧邻开关器件与高压动力回路，电磁环境复杂。柜内空间受限的情况下，飞线搭接、临时转接、公母端混用，不仅占用布线空间，还会大幅提升装配错误率。接口穿透柜体隔板后，还要长期承受线缆拉扯、环境冷凝、粉尘堆积与频繁检修插拔，仅依靠通用板端针位，无法满足长期稳定运行要求。
解决这类问题需要三层结构能力：采样链路保证低压信号针位规整、多点集中接入；通信链路严格匹配总线协议、线对定义与屏蔽连续性；柜体边界接口实现板卡、面板、外部线束的结构隔离与稳定对接。M12连接器的编码防错、螺纹锁紧、面板固定式结构与成型线束体系，可分别适配三类链路需求，形成标准化、可落地的BMS低压互连方案。
二、采样链路：多点低压信号集中规整连接
1、针数匹配BMS拓扑，按需配置不冗余
温度采集、辅助供电、多路低压模拟采样的回路数量，完全依据BMS板卡定义、公共端布局与线束拓扑设计。储能低压采样普遍采用M12 A编码多针位结构，可实现多点信号集中接入，减少柜体转接节点。针数配置遵循按需匹配原则，针数过少会增加转接频次，针数过多则会压缩接线空间、提升针位管理难度，需结合实际采样点位合理选型。若多路模拟量集中接入同一连接器，需规范针位成对排布、做好屏蔽层端接处理，同时与功率回路保持安全间距，有效规避信号串扰问题，保障采样精度稳定。
2、面板隔离结构，保护板卡、简化维护

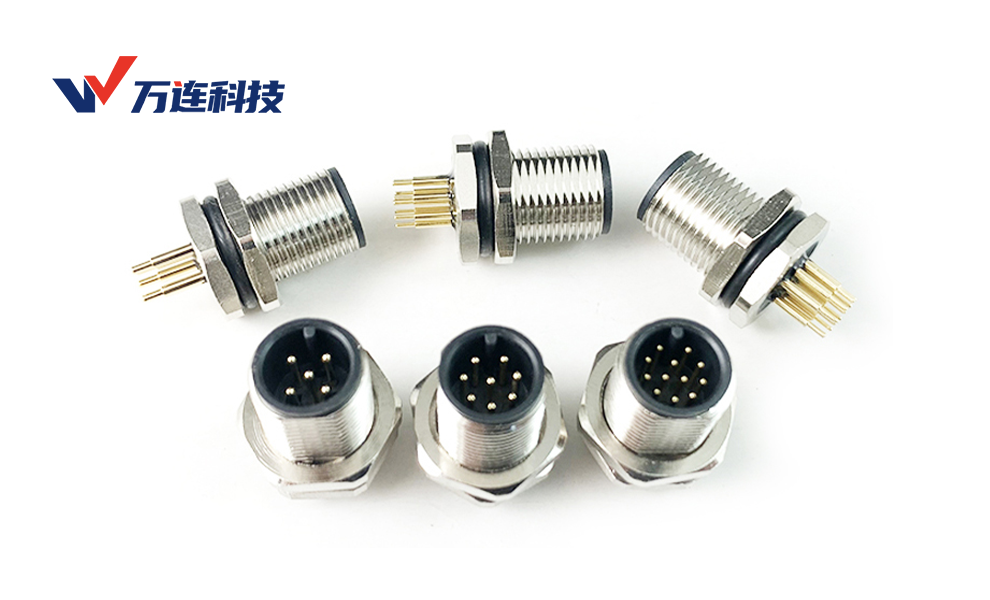

采样线束直接贯穿柜体的安装方式，会将外部插拔拉力、线缆振动直接传导至板卡端接点，长期使用易造成虚接、脱线。万连M12前锁、后锁面板式连接器，可将外部插拔受力完全承载在柜体面板上，柜内通过焊线式、PCB式结构对接控制单元，实现柜内板卡与柜外线束的物理隔离。
该结构的核心价值，是让接口位置标准化、板卡零受力，检修维护时可直接在柜体边界断开线路，无需触碰内部板卡。针对多电池簇并联场景，可通过针数差异、公母端区分、线束长度标定多重方式管理接口，有效避免簇间接口混用。成套方案包含面板插座、线端插头、定制成型线束，所有针位定义、线号线色、安装尺寸统一固化，适配批量装配与后期替换维保。
三、通信链路：严守线对规范与屏蔽连续性

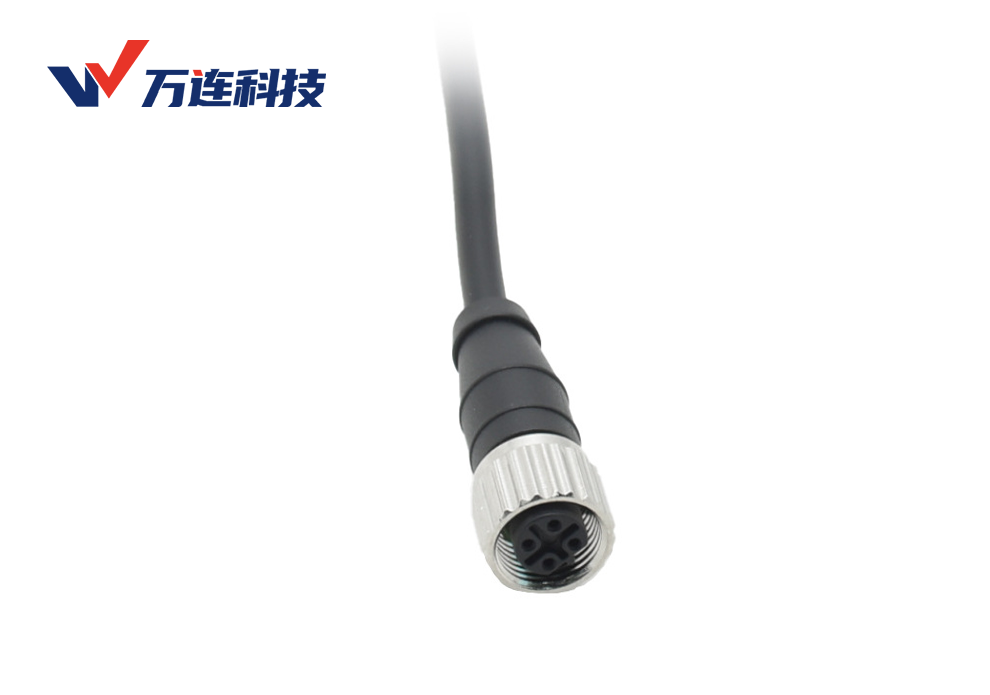

1、协议优先，编码与针位精准匹配
BMS内部总线、主从交互、上层后台通信，对应不同的传输协议与线对要求。为方便精准选型，可参考行业通用编码适配规则：低速总线如CANopen、DeviceNet普遍采用A编码5针，Profibus总线适配B编码5针；设备上层若为百兆工业以太网（Profinet、Modbus TCP等），可采用M12 D编码链路；若项目需千兆以太网传输，则选用M12 X编码。部分BMS系统无以太网接口，仅保留低速总线，需以设备实际通信方案为准。所有通信接口选型，必须先确认收发器规格、差分线对、终端匹配与针位定义，再锁定连接器型号，避免协议不匹配导致的丢包、断连。
2、整套屏蔽方案，杜绝接口处电磁断点
储能柜内变频器、继电器、动力线缆密集，电磁干扰强度高，通信稳定性完全依赖连续屏蔽路径。单独更换金属屏蔽连接器无法解决干扰问题，必须实现线缆屏蔽层、连接器屏蔽壳体、设备机壳等电位全程贯通。
万连采用连接器+线束成套配套方案，屏蔽端接工艺统一固化，直头、弯头形态根据柜内走线空间适配，从源头保证每一条通信链路的屏蔽一致性与传输稳定性。系统整体EMC抗干扰能力，依托标准化线束工艺、规范接地策略与设备合理布局共同实现，适配储能复杂电磁工况。

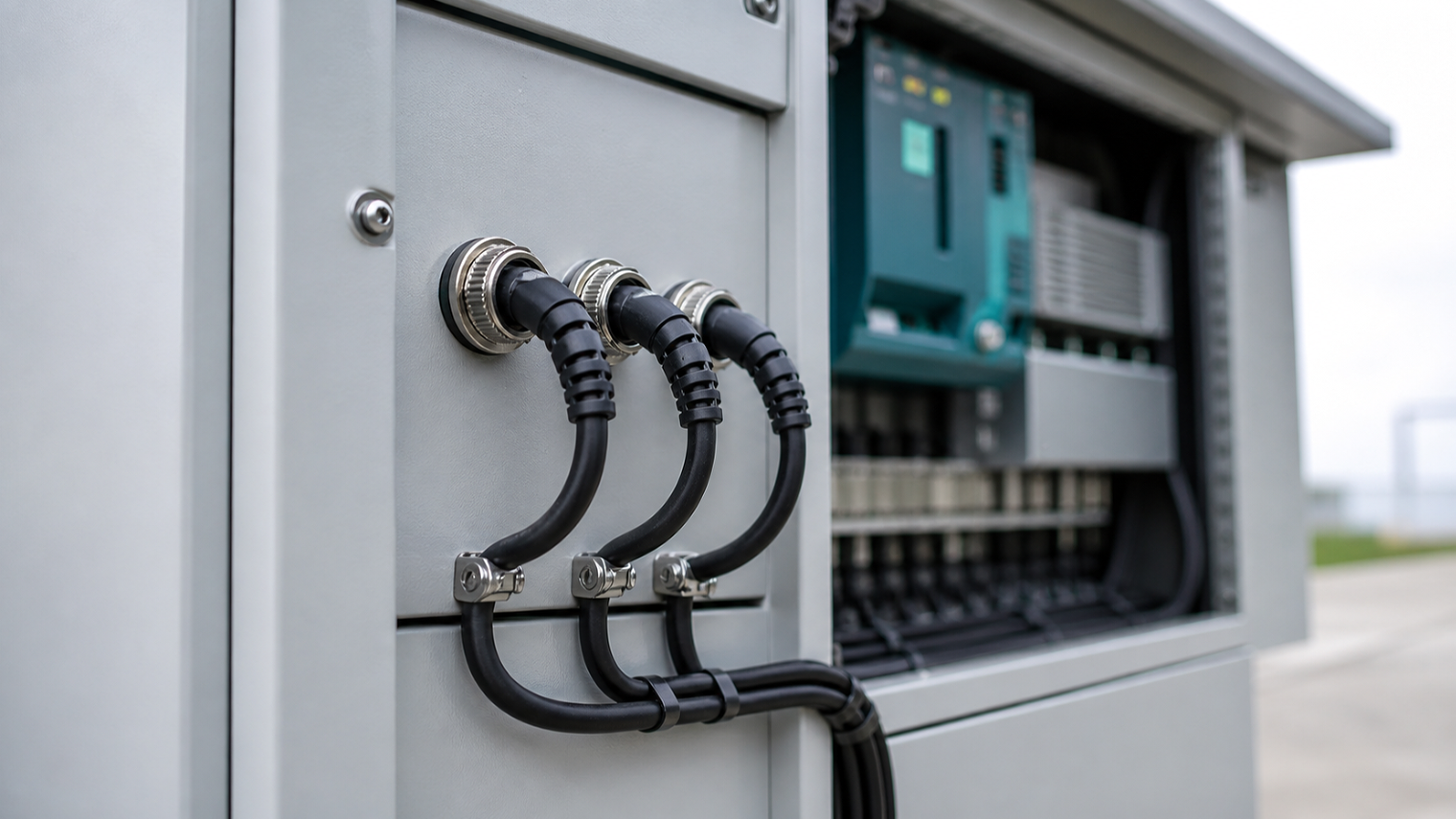

四、柜体工况适配、高低压分区与成套方案落地
储能柜柜门、隔板及柜外接口，长期面临频繁插拔、线缆拉扯、粉尘凝露等复杂工况，对结构稳定性与防护能力要求极高。万连M12通过面板式安装结构承载插拔受力、固定接口位置，搭配成型线束优化出线角度、释放尾部弯折应力。依靠完整锁紧结构、合规线缆入口、均匀受压密封件与贴合式面板装配，可稳定适配户外、半户外严苛环境。同时可根据柜内布局灵活选用直/弯头、前/后锁结构，规避空间干涉，预留合理线缆弯曲半径，有效保障设备长期运行可靠、日常维保便捷。
在方案应用中需严格区分电压层级，规避安全风险。本套M12方案仅适用于BMS低压采样、通信、柜体信号链路，电池簇高压大电流主回路需按照专项安全规范独立选型配置，高低压接口严格分区，从结构上杜绝高低压混联引发的安全隐患。
从项目落地角度来看，BMS低压接线乱象，大多源于链路未分层、接口不标准、线束不成套。通过采样、通信、柜体边界三条链路独立配置，可有效规整采样接口布局、延续通信屏蔽路径、大幅降低维保错插概率，从源头解决柜内接线混乱、通信不稳定等常见问题。
万连科技可依据客户BMS针位定义、通信协议、线材规格、柜体开孔及维保需求，定制匹配面板插座、线端接头与成型线束成套方案，统一固化针位、屏蔽工艺与走线标准，助力储能项目实现接口标准化、装配高效化、运维简易化。
