数控机床是多重工况叠加的复杂环境。同一台设备上，不同安装位置的 M12 线束可能同时面临高频振动、乳化切削液侵蚀、伺服变频器电磁干扰、拖链往复弯折等不同挑战。
许多设计团队在选型阶段容易将连接器视为标准化耗材，仅核对接口形式与芯数便直接下单，直到样机综合测试阶段才暴露问题。以下三个误区，是机床行业 M12 选型中最常见的风险点。
误区一：将 IP 等级等同于长期防护能力
IP67 是静态条件下的测试等级，并未限定介质种类。机床环境接触的不只是清水，更多是乳化切削液、稀释切削油等工业介质。
长期接触乳化介质，普通橡胶密封圈可能发生溶胀老化，防护性能逐步衰减。因此，选型应结合点位位置区分配置： 外部裸露传感器点位：优先选用一体注塑成型、耐油 PUR 护套的线束，减少装配缝隙带来的渗漏风险。 机柜内部维护频次高的点位：可选用组装式连接器，兼顾防护性与后期检修便利性。 非必要不超配：全机统一采用高防护方案会抬高整机成本，应按点位环境分级选型。
误区二：将编码与信号类型做强制绑定
编码描述的是 M12 连接器的物理接口形式，并非信号协议本身。实际选型应先看协议与带宽需求，再确定编码： A 编码：适用于 IO‑Link、数字量 IO、绝大多数传统增量编码器反馈等常规信号。 B 编码：多用于老式 Profibus‑DP 总线，机床普通编码器场景较少使用。 D 编码：多用于百兆工业以太网，如 PROFINET、EtherCAT（标准 4 芯，如需 PoE 供电属于非标定制变体）。 X 编码：面向千兆以太网、机器视觉等高速场景，原生支持 PoE 应用。
误区三：认为屏蔽层解决了一切干扰问题
双层屏蔽结构可以抑制电磁噪声，但屏蔽效能≠整机抗干扰能力。伺服、变频器等周边噪声环境复杂，若接地方式与线缆长度不匹配，仍可能出现丢包、通信抖动。
屏蔽接地的核心原则： 接地方式需结合布线评估：单端接地还是双端接地，取决于线缆长度、干扰环境与设备接地拓扑，不能照搬通用模板；高频干扰场景应当避免把屏蔽网拧成细辫子接地，会引入寄生电感削弱屏蔽效果。 屏蔽连续性不可忽视：连接器、线缆、面板座的屏蔽层应形成 360° 连续金属回路，任一环节的屏蔽中断都会削弱整体效果。 移动轴与刀库拖链：普通固定安装线缆难以承受往复弯折，应选用精绞多股导体加芳纶抗拉结构的拖链专用线缆，同时明确弯折寿命对应的测试条件（弯曲半径、行程、温度）。
万连 M12 产品线如何覆盖机床工况
万连 M12 圆形连接器为工业自动化领域应用广泛的连接器，防护等级达IP67/IP68/IP69K；螺纹锁紧具备防振松设计，适配高频振动场景；产品涵盖耐高低温、抗水解、耐油、耐腐蚀、抗紫外线、耐弯曲拖链等严苛工况要求。
主要产品形态包括：

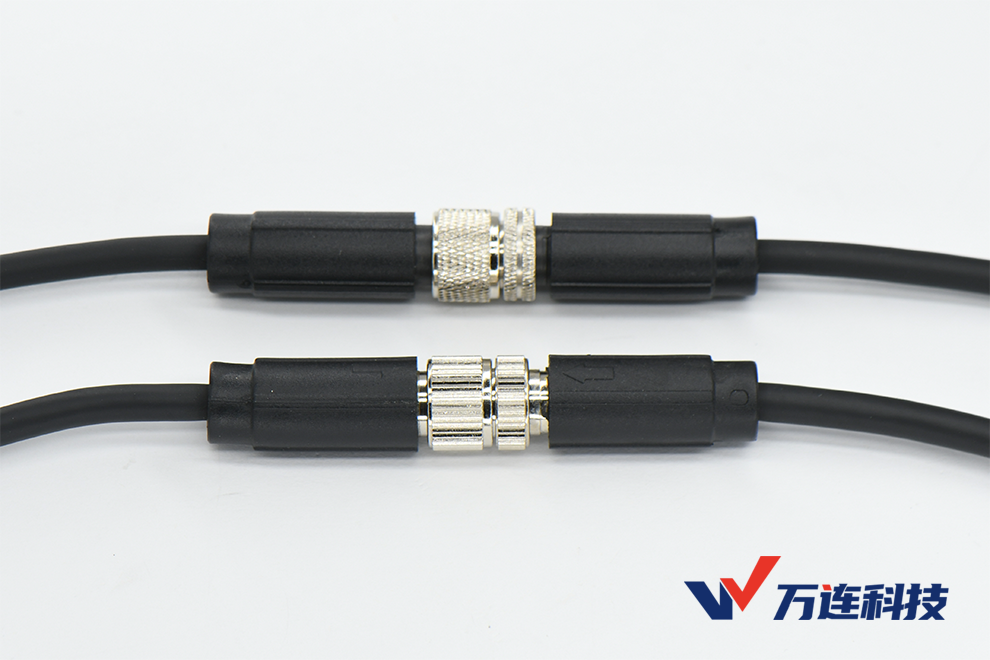

- 成型式线束：一体注塑成型，适用于对密封性、耐油、耐弯折要求较高的点位。
- 组装式金属款屏蔽系列：螺钉压接，适用于需要现场装配、维护的场景，可选 A/B/D 编码。
- 半金属塑胶系列：兼顾成本与结构强度，适用于机柜内部点位。 前锁 / 后锁面板座：按设备开孔尺寸与安装方式选择，前锁与后锁为面板座安装结构，并非接头锁止方式。

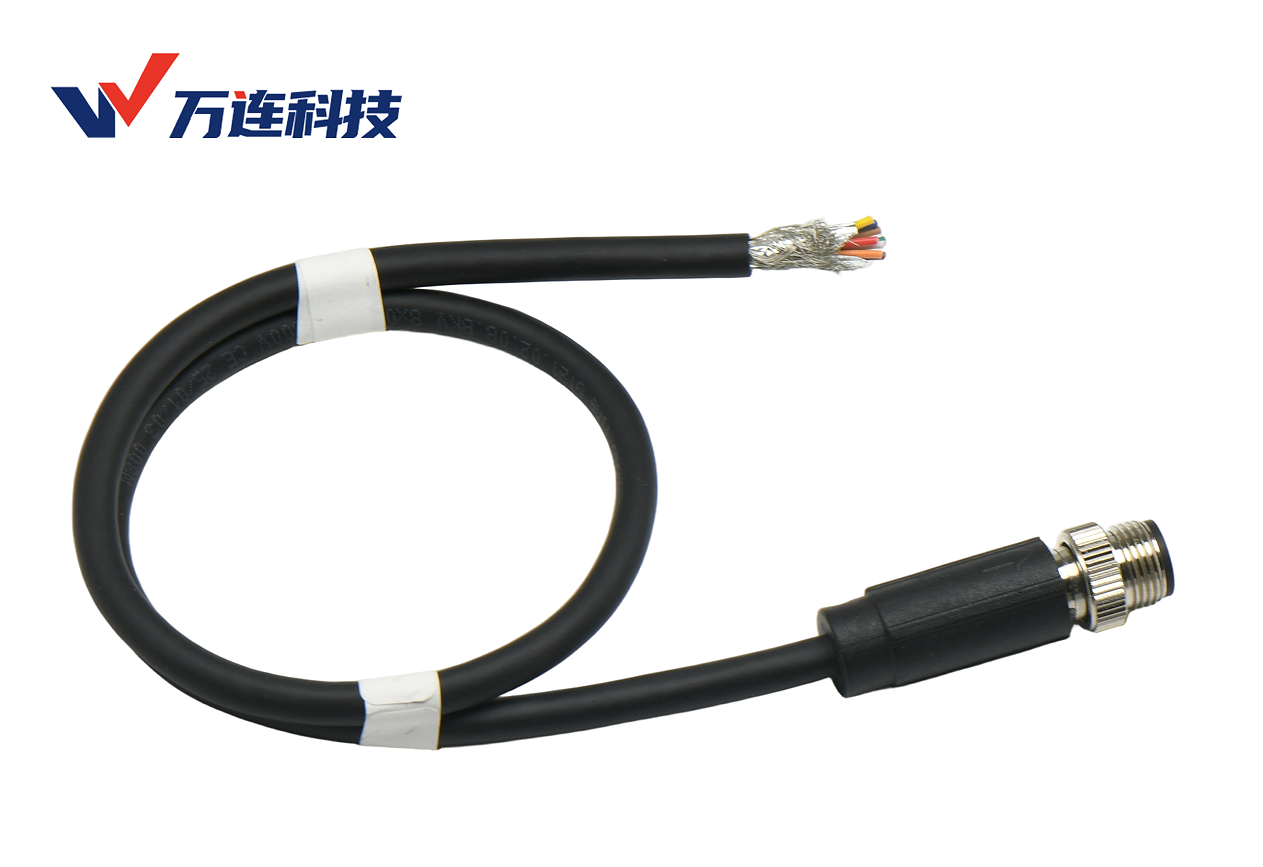

- 成型式焊线型屏蔽 / 非屏蔽：按是否需要屏蔽需求选用。
选型支持
万连 FAE 团队可介入设备图纸早期评审，评估安装位置、振动条件、接触介质、信号类型，提前识别互连风险点。支持小批量打样，48 小时样品交付，完成样机验证后可无缝衔接后续量产爬坡。
如需进行工况适配选型或获取产品目录书，可联系万连技术团队。
