工业自动化、新能源储能、车载智能设备的规模化落地，让现场电磁环境愈发复杂。变频器、高频焊设备、雷达射频信号密集叠加，极易产生EMI电磁干扰与RFI射频干扰，导致设备信号跳变、数据误码、传感器波动，严重时会造成产线停机、智能感知失效。
在高集成、高速率的传输工况下，单纯依靠普通线束无法满足信号完整性要求，系统化的屏蔽线束抗干扰设计，是解决复杂电磁环境传输不稳定的核心手段。本文从电磁屏蔽底层原理、结构与工艺优化、多行业落地案例三大维度，完整拆解屏蔽线束的合规设计与工况适配逻辑，为工程选型与线束定制提供标准化参考。
一、电磁屏蔽核心原理：三维屏障阻断干扰侵入
屏蔽线束的稳定传输能力，来源于外层屏蔽结构构建的完整电磁防护体系。不同于大众认知的“单纯加金属层”，真正的屏蔽效果，是电场抑制、磁场抵消、辐射衰减三重机制协同作用的结果，行业标准屏蔽效能公式为：SE（屏蔽效能）= R（反射损耗）+ A（吸收损耗）+ B（多次反射修正）。
1、电场屏蔽：接地构建等势防护层
工业近场电场干扰是最普遍的干扰类型，主要通过电容耦合方式侵入线束芯线。屏蔽层可靠接地后，可形成稳定的等电势法拉第笼结构，彻底隔断外部交变电场、静电场的耦合路径。
在常规低成本防护方案中，单层铝箔凭借优异的电场反射性能，可满足普通工况的基础抗电场干扰需求，适配低压、低频、干扰较弱的常规设备。
2、磁场屏蔽：涡流抵消抑制交变干扰
交变磁场是工业设备最难处理的干扰源，也是很多线束屏蔽失效的核心原因。需要重点纠正一个高频工程误区：常用的镀锡铜编织层不属于导磁材料、无低磁阻特性，无法通过磁力线分流实现磁屏蔽。
铜网屏蔽抑制磁场的核心机制为涡流效应：外部交变磁场穿透屏蔽层时，会在金属表层感应生成反向涡流，利用涡流产生的反向磁场，抵消外部磁场对内部芯线的感应扰动，以此实现动态磁场屏蔽，适配设备振动、动态运动的工业场景。
3、射频辐射屏蔽：双层结构衰减高频信号
面对基站、车载雷达、高频通信设备产生的GHz级射频辐射，单一屏蔽结构存在明显短板。行业主流的铝箔+镀锡铜网双重屏蔽结构，可通过反射损耗与吸收损耗双重作用衰减辐射能量，整体屏蔽效能可达60dB以上，有效抵御1GHz以内的各类射频干扰。
不同屏蔽结构的适配边界清晰：单层铝箔主打低成本电场防护，编织铜网侧重机械强度与动态磁场屏蔽，双层复合结构主打强电磁、复杂射频环境的全维度防护。
二、工程级抗干扰优化：结构、接地、材料全维度升级
线束抗干扰并非依靠单一屏蔽层即可实现，绝大多数现场屏蔽失效，源于结构匹配不当、接地工艺不规范、配套材料不达标。想要实现长效稳定的抗干扰能力，必须完成系统性工艺优化。
1、场景化屏蔽结构定制

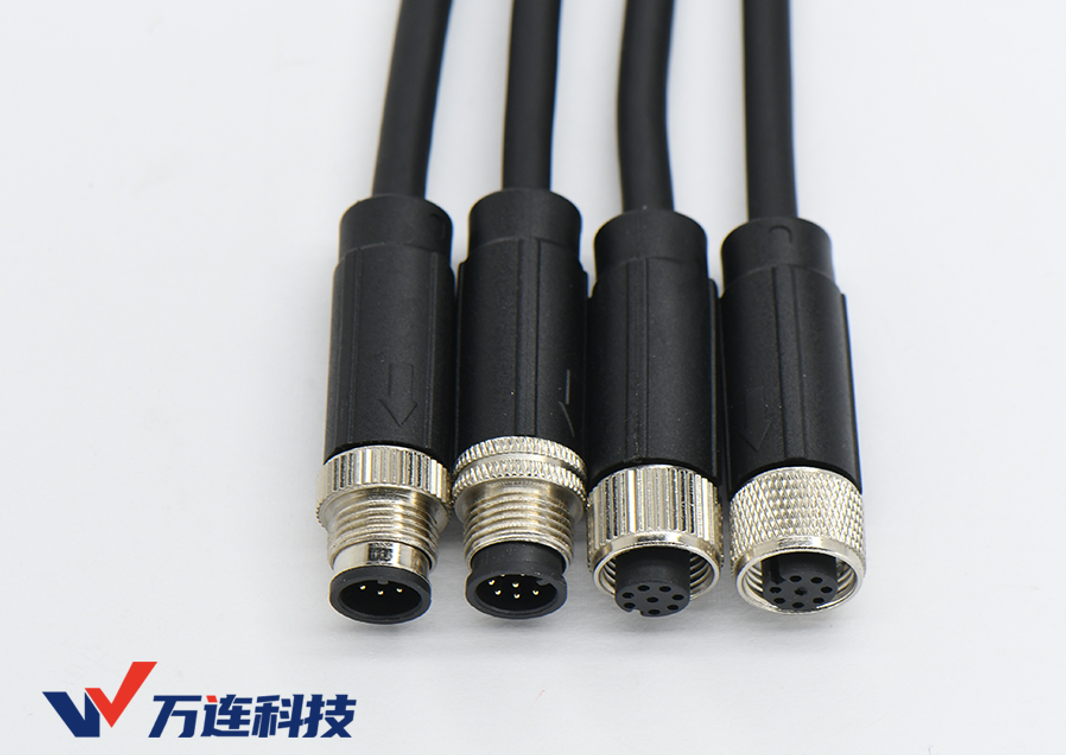

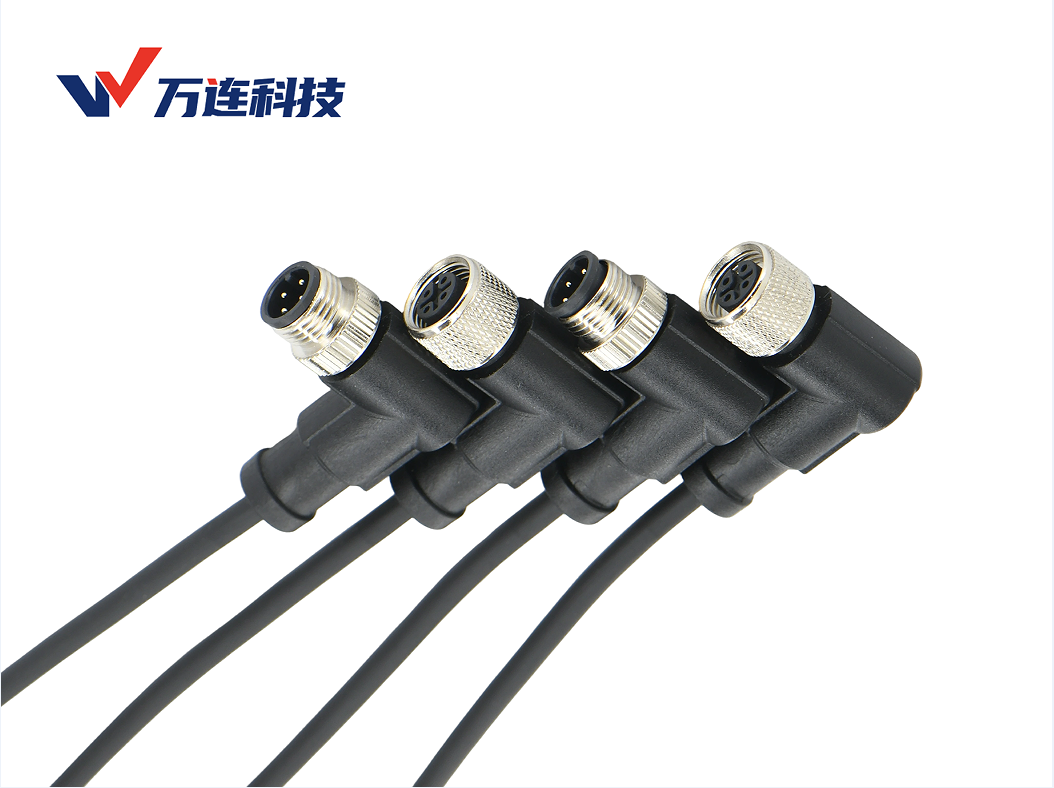

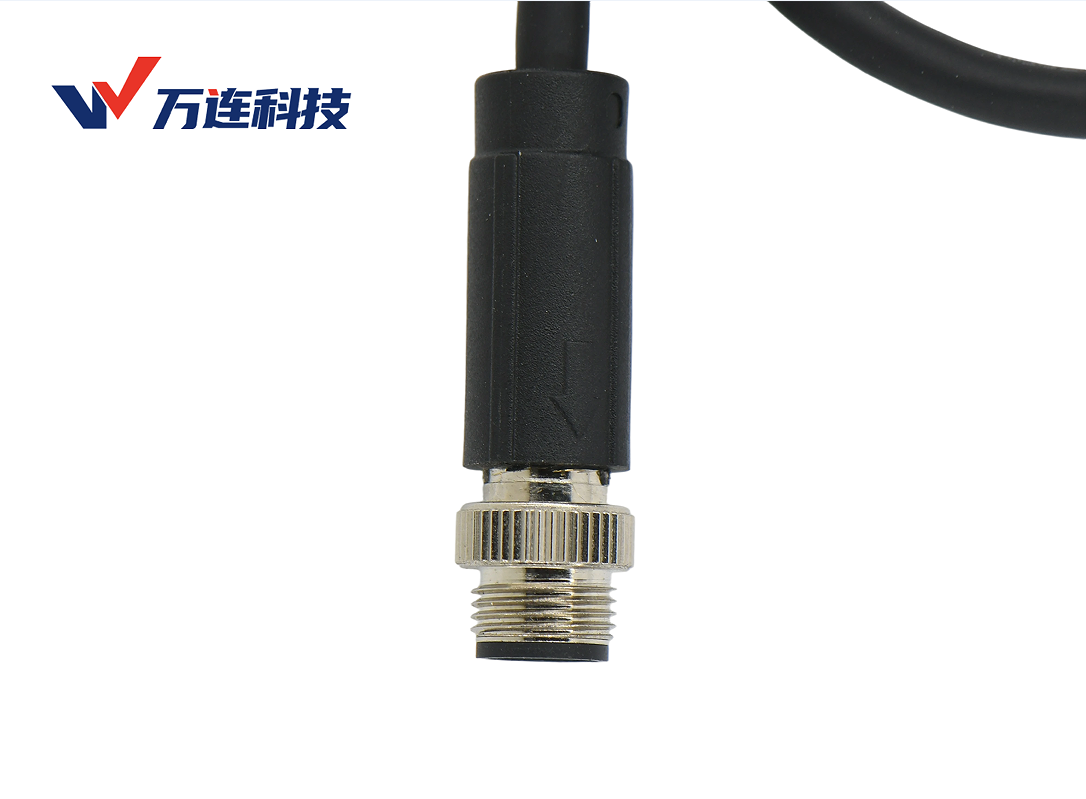

固定设备、强干扰静态工况（变频器周边、高频设备工位），优先采用高密双层屏蔽方案。万连科技M12系列屏蔽线束采用16股0.15mm细铜丝编织，覆盖率高达98%，在1GHz高频工况下干扰衰减能力≥65dB，可长效抵御工业强电磁冲击。
机器人关节、拖链往复运动等动态工况，屏蔽层断裂是核心故障点。通过细股柔化编织+内层缓冲结构设计，可大幅提升线束弯折耐受性，专属拖链线束可在标准测试条件下完成100万次往复弯曲，屏蔽结构无破损、抗干扰性能不衰减。
连接器端的屏蔽连续性是极易忽视的关键：360°环箍压接是杜绝电磁泄漏的核心工艺，一体化注塑仅用于提升结构防护等级，无法弥补屏蔽缝隙。万连科技DS金属航插采用压接+注塑复合工艺，彻底消除屏蔽断点，整体屏蔽效能提升15%。
2、标准化接地工艺规范
行业普遍存在“按线缆长度判定接地方式”的错误经验，实际工程选型需以信号频率与类型为核心依据。
单端接地适配低频模拟信号（4-20mA传感信号），短距离布线（≤100m）场景仅单侧设备接地，彻底规避地电位差引发的环路干扰，保障低频信号传输零漂移。
双端接地专属高频数字信号、强磁场干扰环境，可为高频杂波提供低阻抗泄放通道。需严格区分两类接地指标：设备保护接地电阻≤4Ω，而屏蔽层与连接器的搭接接触阻抗需维持毫欧级，二者不可混淆，这是高频屏蔽稳定的关键。
无论何种接地方式，屏蔽层必须与连接器金属外壳完全导通，严禁悬空、单点引线搭接，避免线束反向成为干扰接收天线。
3、配套材料性能精准适配
高频高速传输场景对绝缘材质要求极高，常规绝缘材料易产生信号耦合、介电损耗过大等问题。行业高端方案采用特殊低介改性PPS材质，1GHz工况下介电常数≤2.5、介电损耗≤0.002，可有效抑制信号耦合干扰。需注意：普通未改性PPS介电常数为4.0~4.9，无法达到低介电抗干扰要求，不可通用替换。
连接触点采用1.2μm加厚镀金工艺，将接触电阻控制在3mΩ以内，杜绝接触电阻波动带来的信号噪声叠加；外护套选用耐高低温PUR材质，耐受-40℃~105℃宽温环境，持续保护内部屏蔽结构稳定运行。
三、多行业落地案例：抗干扰设计实际赋能效果
1、汽车自动化焊接场景
车企焊装车间高频焊接设备、变频器密集排布，电磁干扰极强，普通线束导致传感器数据波动幅度超±8%，产线频繁报警停机。替换万连科技双层屏蔽M12线束后，整体干扰衰减达72dB，配合标准化单端接地与合规布线方案，传感器数据波动压缩至±0.5%以内，彻底解决干扰停机问题，实现产线零故障稳定运行。
2、户外储能电站场景
户外储能设备同时面临基站射频干扰、雷雨电磁脉冲、户外腐蚀等多重考验。万连科技DP系列屏蔽航插线束依托IP68高级别防护+双层屏蔽结构，隔绝外界干扰与环境侵蚀，搭配柜体等电位接地系统，极端天气下数据传输误码率低至10⁻⁹，保障储能信号传输持续稳定。
3、车载智能感知场景
自动驾驶车载雷达、激光雷达极易出现射频串扰，导致点云数据异常、环境感知误判。通过定制高密99%编织屏蔽线束，优化接地方式与芯线屏蔽层间距，有效抑制内部串扰与外部射频干扰，大幅提升激光雷达成像稳定性，实测设备环境感知误判率降低80%。
四、行业总结与技术趋势
屏蔽线束的抗干扰能力，从来不是单一材料、单一结构的成果，而是屏蔽结构选型、接地工艺标准化、材料性能匹配、现场布线优化的系统化工程。电场靠接地隔离、磁场靠涡流抵消、射频靠双层衰减，是复杂电磁环境下线束抗干扰的核心逻辑。
随着工业通信速率向10Gbps升级、车载智能设备持续迭代，电磁环境会愈发严苛。未来屏蔽线束将朝着轻量化、集成化、高适配的方向迭代，通过精细化结构设计与场景化定制，持续解决高速、高压、强干扰工况下的信号传输难题，为工业智能化、新能源设备稳定运行保驾护航。
