光伏储能机内空间紧凑、设备密集，线束设计若不遵循标准，轻则导致信号干扰、能量损耗，重则引发短路故障——这也是很多项目调试阶段频繁出问题的核心原因。当前高压光伏系统成为主流，对线束设计的精度要求更高。今天结合万连科技产品参数与行业规范，拆解光伏储能机内线束的设计标准，重点聚焦布线规范与接口兼容匹配要求，提供可落地的设计参考。
一、布线规范：遵循空间有序、抗扰可靠、防护到位原则
光伏储能机内涉及逆变器、电池簇、汇流箱等设备，线束需在有限空间内实现无干扰、低损耗、防损伤，具体规范可分为四方面：
1.空间布局：高低压分层，避免交叉干扰
核心要求：高压线束（如电池簇连接）与低压线束（如传感器信号）必须分层布置，垂直间距≥20mm，水平间距≥15mm，避免高压对低压信号的电磁干扰（参考GB/T16895.3-2017标准）。
适配方案：万连科技线对板连接器（如C4201系列，4.20mm间距）采用紧凑设计，可嵌入设备狭小空间，配合其带铜柱/胶柱的固定方式，能精准控制线束走向，避免高低压交叉。
2.抗干扰设计：屏蔽与走线优化结合
屏蔽要求：信号类线束（如BMS通信线）需采用屏蔽结构，万连M12圆形连接器的铝箔+镀锡铜编织双重屏蔽，屏蔽效能≥60dB，可抵御逆变器产生的高频干扰，确保100Mbps信号传输误码率≤10⁻⁹。

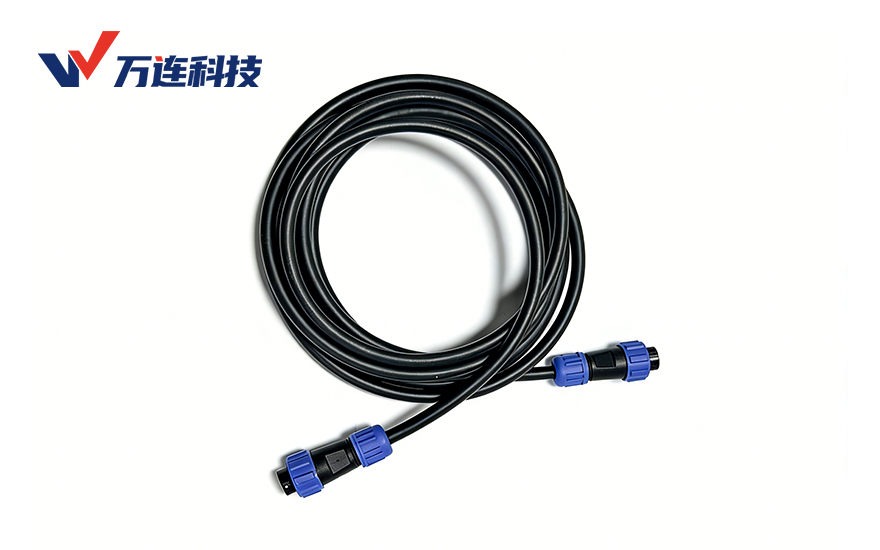

走线细节：差分信号线（如光伏组串监测线）需保证线长差≤5mm，避免时序偏差；万连DP系列线束支持定制长度（误差≤±1mm），可直接匹配机内走线需求，减少后期裁剪导致的线长不匹配。
3.固定与防护：防振动、防磨损
固定间距：线束长度≥300mm或拐角处必须用线夹固定，间距≤300mm（符合储能线束设计规范），万连带胶线夹可直接粘贴在机柜内壁，配合耐油硅胶垫，避免振动摩擦损伤绝缘层。
防护措施：线束穿过金属孔时需套波纹管或橡胶套，万连提供的耐温PUR波纹管，耐温范围-40℃~85℃，可抵御机内逆变器散热产生的高温，避免绝缘层老化。
4.线径选型：按载流与压降双重校验
计算逻辑：根据1500V系统的额定电流，按线径（mm²）=额定电流（A）×0.7（铜缆系数）估算，同时需校验压降（单段线路压降≤2%）。
产品适配：万连DP17系列线束载流达15A，适配2.5mm²线径，可满足1500V/50A电池簇的连接需求；若为传感器等小电流场景（≤5A），可选DP11系列（载流5-8A），避免线径过大浪费空间。
二、接口兼容匹配：避免接不上、用不了的核心要求
接口不兼容是设计阶段常见问题，需从类型、参数、防误插、环境适配四方面确保匹配：
1.接口类型：对应场景选对接口

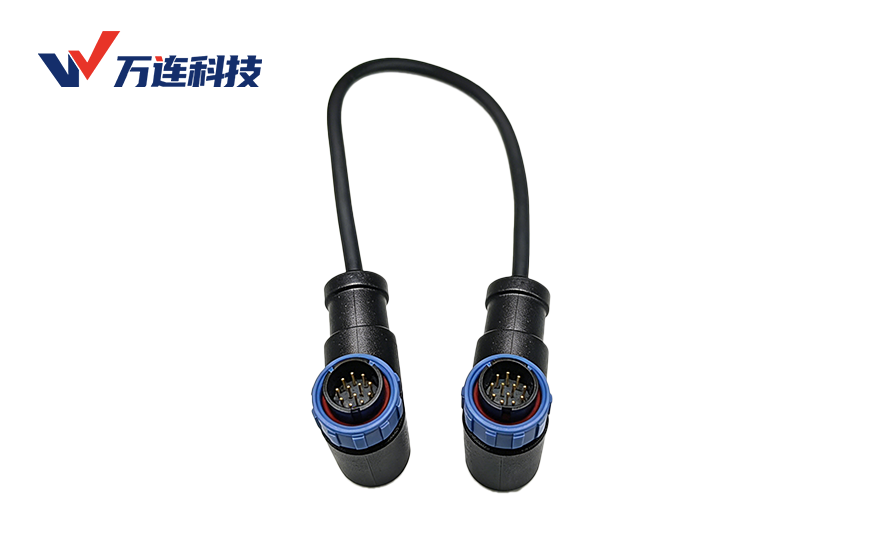

动力连接：光伏组串与逆变器连接需用防水型接口，万连DP系列防水航空插头（IP68防护）可直接对接，其插头/插座组合多样，支持焊接/压接接线，适配MC4接头的光伏线缆。
信号连接：传感器与BMS通信优先选M12接口，万连M12连接器符合欧盟标准，IP67防护可应对机内凝露环境，且支持直插式螺纹锁紧，避免振动松脱。
2.参数兼容：电压电流与设备匹配
电压适配：1500V系统需选用额定电压≥1500V的接口，万连DP系列连接器绝缘电压达2500V，远超系统需求，避免高压击穿风险。
电流匹配：接口额定电流需≥设备最大工作电流1.2倍，如万连C4201系列电源连接器最大电流9A，可适配光伏汇流箱的8A输出电流，留足安全冗余。
3.防误插设计：避免接线错误
物理防误插：不同功能接口需带键位或颜色区分，万连DP系列采用防盲插键位设计，动力接口（红色）与信号接口（蓝色）无法混插；M12连接器的A/D/X编码区分，进一步降低接错概率。
标识规范：接口处需标注功能与参数，万连线束可定制标识管，清晰标注光伏组串1-正极BMS信号-温度等信息，方便后期维护。
4.环境适配：匹配机内微环境
防护等级：机内虽无户外暴雨，但需防凝露与粉尘，接口防护等级≥IP67，万连DS金属航空插头（IP68防护）、M12连接器（IP67防护）均能满足，避免湿气导致的针脚氧化。
耐温性：机内逆变器周边温度可达60℃，接口材质需耐温≥85℃，万连DP系列外壳采用PA66+30%玻纤复合材料，耐温-40℃~85℃，长期使用无变形。
光伏储能机内线束设计不是随便布线，而是要在空间利用、抗干扰、接口兼容上严格遵循标准——这既是保障系统安全的基础，也是降低后期运维成本的关键。万连科技的连接器与线束产品，从参数适配到结构设计，均围绕这些标准开发，能直接对接1500V高压光伏储能的设计需求。遵循这些设计标准，才能让储能系统从调试到运行全程稳定，真正发挥清洁能源的高效价值。
