在景观照明工程中，主电源输入模块承担着连接灯具与外部供电系统的首要任务，长期暴露于雨水、潮湿空气及温差变化环境中。下面阐述万连科技DP21/DP29系列圆形连接器在该模块中的应用方案，解析产品在IP68防护、螺纹锁紧及耐候性方面的技术特性，并介绍该系列产品的核心电气与环境参数。
- 场景需求分析
景观照明工程的主电源输入接口通常位于灯体底部或侧壁，需直接面对户外雨水、地面积水、高湿空气及昼夜温差等多重环境应力。同时，供电电缆自重及风力拉扯对接插件产生持续的机械负荷。在户外景观照明防水连接方案中，工程设计的核心要求并非简单的“通电”，而是在高湿、高振动和长期通电条件下保持低接触阻抗、高绝缘电阻与稳定锁紧状态。一旦该接口进水或松动，将直接引发整灯失效，且故障排查与更换成本极高。
- 产品应用方案

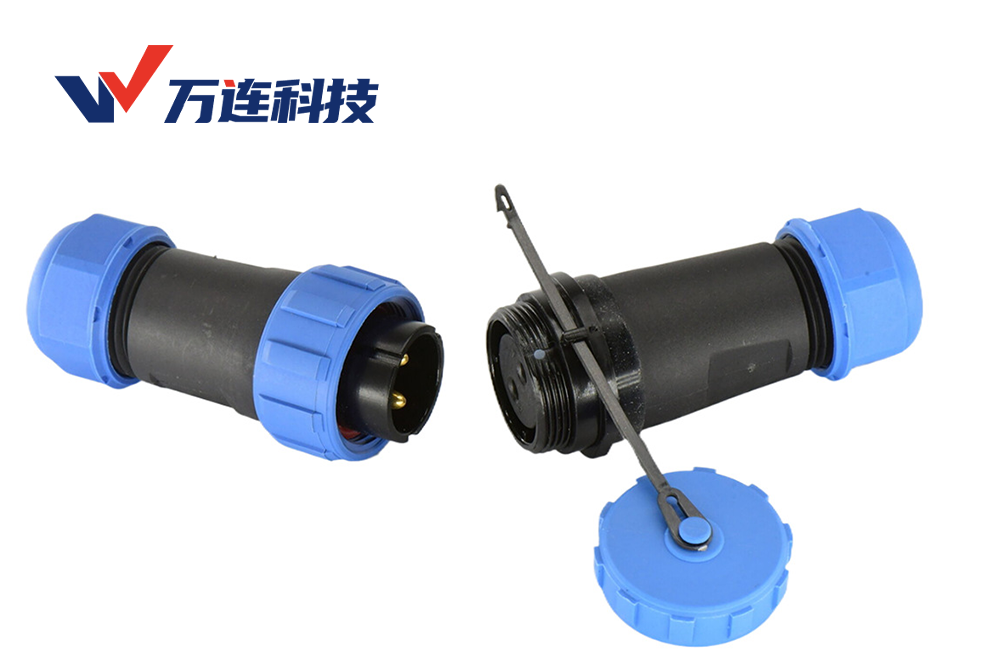

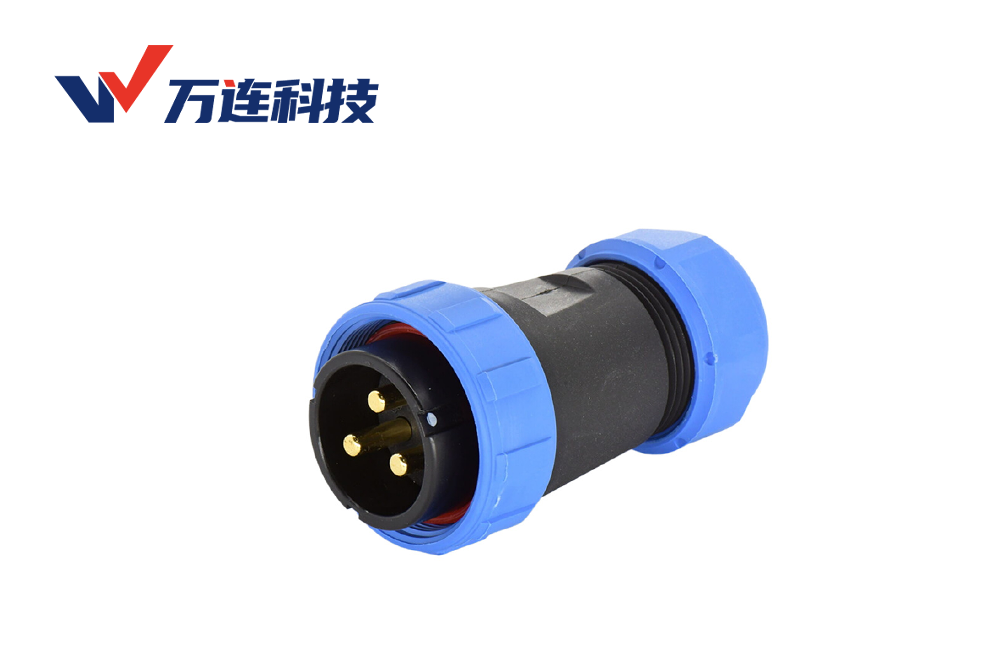

针对主电源输入模块的严苛需求，万连科技推荐采用DP21/DP29系列圆形防水连接器作为外部供电线缆与灯具内部电路的过渡接口。方案中，电缆插头端与外部供电线缆压接成型，插座端通过后螺母或法兰结构安装于灯具外壳面板。螺纹锁紧机构在插合后提供持续稳定的轴向压紧力，配合硅橡胶或氟橡胶O形密封圈，形成径向与轴向双重防水屏障，确保连接器在暴雨冲刷及短时浸水工况下可靠工作。
- 技术特性

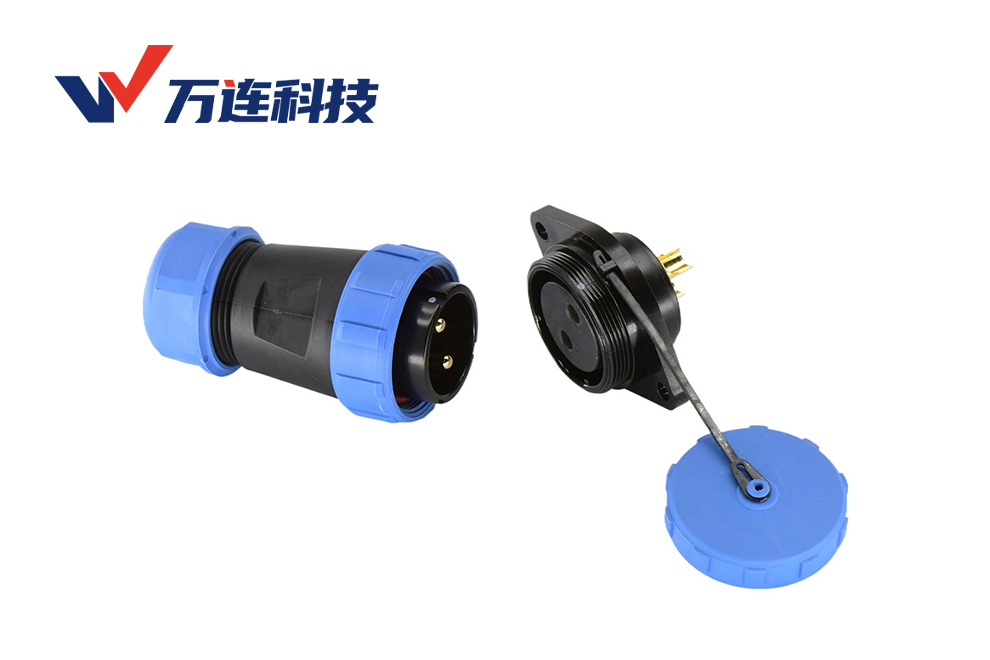

DP21与DP29系列外壳采用高性能热塑性塑料PC及PA66，兼具优异的耐化学性、抗冲击性与耐候性。接触件选用高弹性铜合金基材，表面镀金或镀银处理，有效降低接触电阻并抑制氧化腐蚀。DP系列覆盖DP11、DP13、DP17、DP21、DP29等多种规格，提供电缆插头、电缆对接插座、后螺母插座、二孔法兰式插座及四孔法兰式插座等丰富接口形式，可灵活适配不同灯具结构与布线方案。螺纹锁紧机制在动态负荷下仍能保持稳定连接，IP68高防护等级可确保水下等极端潮湿环境中的卓越防水防尘性能。
- 核心参数
- 防护等级：IP67~IP68（依据具体型号与插合状态）
- 外壳材质：PC/PA66热塑性塑料，部分金属配件采用黄铜镀铬
- 接触件材质：铜合金基材，镀金/镀银
- 锁紧方式：螺纹锁紧
- 工作温度范围：-40°C至+85°C（典型值）
- 可选芯数：2~多芯，覆盖电力与信号混合传输需求
- 额定电压/电流：依据具体芯数与端子规格，典型载流能力满足景观照明主电源供电需求
- 应用效果
工程实践表明，采用DP21/DP29系列圆形防水连接器后，景观灯具主电源接口的进水故障率显著下降，螺纹锁紧结构有效杜绝了因电缆拉扯及风力振动引发的连接松脱。对于需频繁拆卸维护的灯具，该系列产品的标准化接口设计也大幅缩短了现场维护时间。
万连科技DP21/DP29系列圆形防水连接器以IP68密封、螺纹锁紧与耐候材料为核心技术支撑，为景观照明主电源输入模块提供了高可靠性的电气连接屏障，是户外灯具供电接口的理想方案。
