景观照明灯具内部，驱动电源与LED光源模组之间的低压直流电力连接是保障灯具稳定运行的基础环节，对连接器提出了结构紧凑、装配高效及长期可靠的综合要求。下面介绍万连科技A2001线对板系列连接器在该模块中的应用方案，解析产品在2.0mm紧凑间距下的电气性能与标准化装配优势，并给出核心技术与环境参数。
- 场景需求分析
驱动电源与LED光源模组之间的连接区域通常位于灯具内部，空间有限、布线密集。该模块负责低压直流电力的持续输出，一旦出现接触不良，极易引发闪灯、局部发热甚至整灯失效。在批量生产场景下，该环节还需兼顾装配效率与一致性，减少手工焊接带来的质量不确定性。因此，一款结构紧凑、电流承载能力适中、支持标准化线束装配的连接器成为该模块的理想选择。
- 产品应用方案

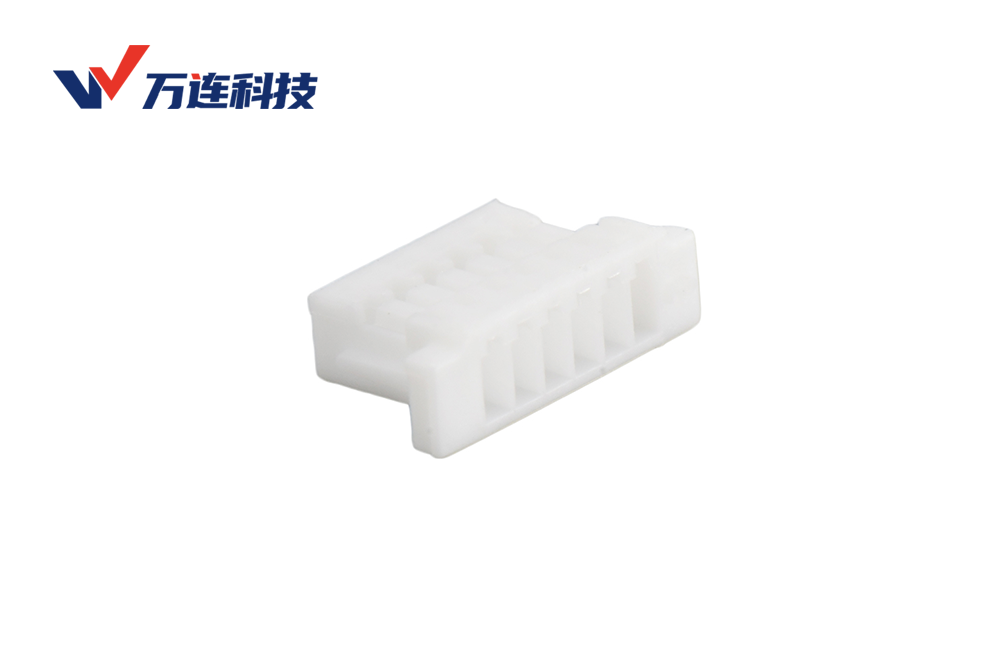

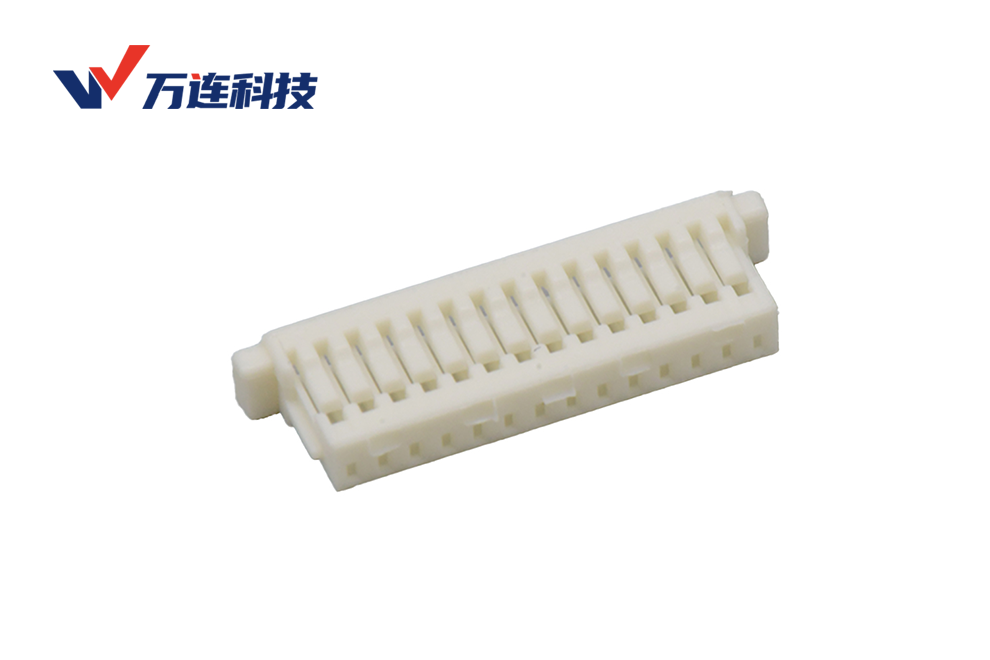

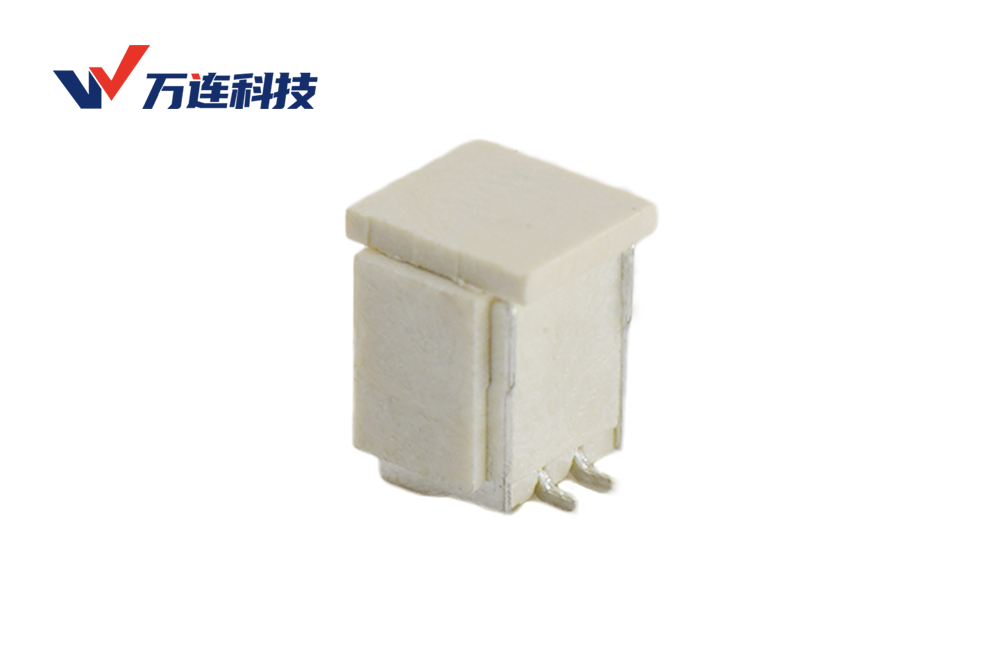

万连科技为驱动电源与光源模组连接推荐A2001线对板系列，亦可选用A2501系列作为替代兼容方案。A2001系列属于Pitch 2.0mm的线对板连接器体系，在景观照明LED驱动连接方案中，Wafer针座焊接于驱动板或光源板PCB上，线端胶壳通过压接端子与导线连接，插合后实现板间电力传输。标准化压接工艺替代了传统手工焊接，不仅提升了装配效率，更显著降低了虚焊及冷焊等隐性质量风险。
- 技术特性
A2001系列提供单排2~16pin的丰富规格，可灵活适配不同灯珠数量的模组布线。产品胶壳和针座分高温料与低温料两种版本：高温料可耐受回流焊高温，适用于SMT工艺；低温料成本优化，适用于手工焊接或简单装配。端子采用磷铜基材，表面镀锡处理，接触阻抗控制在10mΩ Max以内，保证低功率损耗。插合后带有摩擦锁紧结构，提供适度保持力，防止运输与振动工况下的意外松脱。
- 核心参数
- 间距：2.00mm
- 额定电流：2A（AC/DC）
- 额定电压：250V AC
- 耐电压：800V AC/分钟
- 接触阻抗：10mΩ Max
- 绝缘电阻：最小1000MΩ
- 工作温度范围：-25°C至+85°C
- 可燃性等级：UL94V-0
- pin数范围：单排2~16pin
- 适用线规：22~28 AWG
- 基材：磷铜，镀锡处理
除景观照明外，A2001系列亦广泛应用于智能门锁PCB电路、车载行车记录仪内部供电及工业工控设备板间互连，其2A额定电流与250V耐压范围可覆盖多数低压直流供电场景。
万连科技A2001线对板系列以2.0mm紧凑间距、标准化压接装配与UL94V-0阻燃等级，为景观照明驱动电源与光源模组之间的低压直流供电提供高效且可靠的内部互连方案，显著提升灯具批量生产的一致性与长期可靠性。
