智能制造产线的稳定运行，依托于设备之间电源、控制信号与数据信号的可靠互通。航空插头线束作为自动化设备对接的核心载体，其布线方案、布局逻辑与安装工艺，直接决定整条产线的运行稳定性、抗干扰能力、检修效率以及设备使用寿命。
本文结合自动化集成工程实战经验，系统梳理产线全工序的航插线束布线逻辑、分场景适配方案与落地实操标准。
一、自动化产线航插布线四大基础设计准则

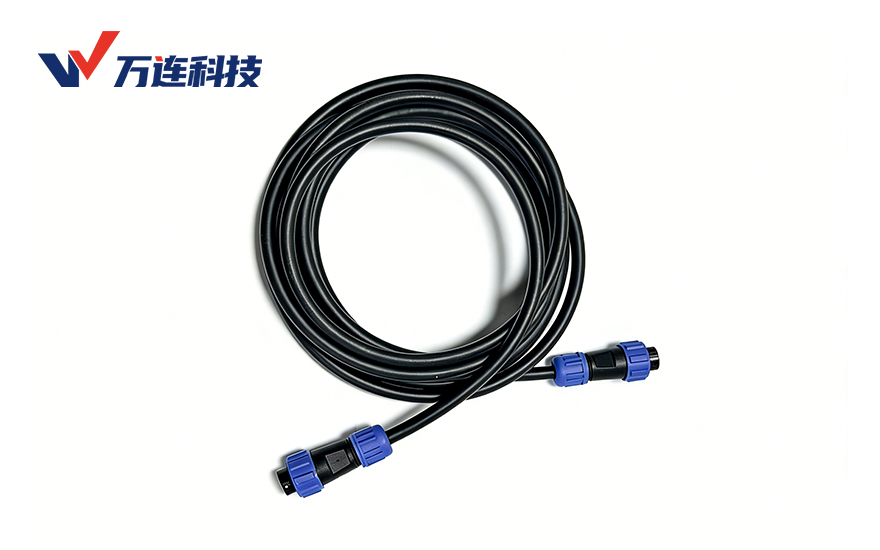

工业生产现场存在振动、油污、粉尘、电磁辐射、设备往复运动等复杂工况，航插线束布置必须同时满足隔离抗扰、防松耐久、防护适配与运动兼容四大设计原则。万连DP系列防水航空插具备工业级结构设计，可适配上述准则要求。
1. 信号分区隔离准则
按照供电电源、低速开关量/模拟量信号、高速数据信号三类通道独立规划布线路径，严格做到强弱电分道、高低频分离。动力电缆与信号电缆禁止同管混走、近距离平行长距离敷设。工业以太网、高清图像传输等高速线路必须独立专用线槽，杜绝动力设备产生的电磁耦合干扰。
万连DP系列为标准圆形防水电源/信号连接器，若需增强EMC屏蔽，可定制带360°屏蔽层（铝箔+镀锡铜网编织，100MHz 频段屏蔽效能≥60dB）的线束方案。
2. 抗振防松耐久准则
整机振动工况下，航插接头松脱、线芯虚接是高发故障。现场统一采用螺纹锁紧式航空插头。万连DP系列航插标配精密螺纹锁紧结构与防脱旋紧环，适配工业持续振动工况。
可根据运维需求灵活选用防松方案：需要频繁检修的点位采用防松垫片可拆卸结构；固定永久点位可使用低强度防松胶加固。线束外部固定采用均匀排布方式，固定卡扣间距控制在30–50cm（此值为工程经验，非万连产品参数），有效抑制线束晃动、摩擦外皮、芯线疲劳。
3. 工况防护适配准则
结合车间粉尘、油污、水汽、喷淋等实际环境分级匹配防护等级。
万连DP防护等级为IP68，外壳采用PA66/PC材质，阻燃等级V-0；绝缘体为PPS，热变形温度 260℃，连接器整机工作温度范围 - 40℃~+85℃；接触件为铜镀金。若确需 IP67 级别，应选择 M8/M12 等其他系列连接器。
4. 柔性运动兼容准则
针对机器人、机械手、AGV、移动滑台等动态设备，布线必须预留合理运动余量，杜绝运动拉扯、硬折受力。动态场景优选多股绞合柔性线芯、TPU高弹耐油护套线束。拖链布线严格遵循线缆最小弯曲半径标准，避免长期往复弯折导致的断线、破皮、信号中断问题。
万连DP系列可搭配高柔性线束定制，其尾部锁紧爪结构可有效释放拉扯应力，在动态场景中，需关注线缆选型（如PUR/TUP护套高柔线）与连接器尾部夹紧方式的匹配。
二、产线全工序分场景航插布线策略
自动化产线各工序的设备类型、动力负载、信号类型、运动状态完全不同。需根据加工、检测、输送搬运、中控调度四大单元的工况特点，结合万连DP系列航插多芯数、多规格、高适配性的产品优势，定制差异化航插连线方案。
1. 加工单元：抗振抑扰的刚性布线方案
机床、伺服驱动、加工工位属于强振动、强电磁干扰场景。布线采用电源、信号完全分离的刚性布局方式：动力回路采用2–4芯大线径航插线束；控制指令回路采用8–12芯屏蔽线束。
万连DP系列芯数选型：DP系列标准提供2/3/4/5/6/7/8/9/12芯（DP29可定制至更多芯数）。额定电流随芯数变化：例如DP11（3A）、DP13（5A）、DP17（10A）、DP21（15A）、DP29（25A/30A）。电压等级：125V/250V/400V/500V AC（依型号）。接触电阻≤1–5mΩ，绝缘电阻≥2000MΩ，耐压1200–1500V AC。
线束紧贴机架规整固定，利用金属卡扣强化抗振性能。航插屏蔽层规范接地，拉大动力线与信号线敷设距离，有效抑制变频器、电机启停带来的电磁干扰。
2. 检测单元：低损耗、高稳定的专属信号布线方案
视觉相机、光学检测、精密传感器等设备对传输延迟、误码率、信号失真度极其敏感。该单元布线坚持“专属通道、远离干扰、减少损耗”的核心逻辑：高速图像与精密传感线路独立走线，与强电动力线路保持30cm以上安全间距。
可以选用万连镀金接触件DP航插，其接触电阻≤1–5mΩ，可大幅降低信号衰减。布线尽量直线规整、减少多余弯折。
对于高速图像传输（如GigE Vision、Camera Link、USB3 Vision），应优先选用对应的专用连接器（如M12 X/D码、RJ45、USB Type-C等）。DP系列更适合传感器供电、开关量/模拟量信号、低速串口通信等场景。
3. 输送搬运单元：抗弯折、耐拉扯的柔性布线方案
流水线、传动机构、工业机器人、AGV小车等设备存在持续往复运动。布线优选高柔性TPU护套耐弯折航插线束，全部采用拖链内置布线方式，严格控制弯曲半径，预留充足运动行程余量。

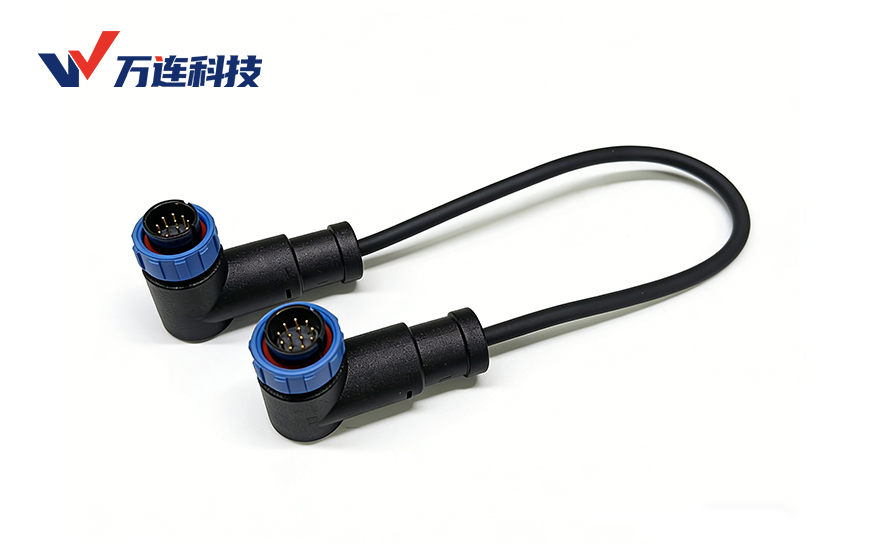

配套使用万连DP航插，其螺纹锁紧结构与尾部锁紧爪可有效释放拉扯应力，将设备运动拉力与接头隔离。
万连DP插拔次数：标准≥500次。若用于高频插拔场景（如频繁换型工位），需评估此参数是否满足寿命要求。DP系列设计初衷为“接线后长期使用”，非频繁插拔型连接器。
4. 中控调度单元：模块化、标准化集中布线方案
PLC控制柜、工控主机、调度终端作为整线控制中枢，适合采用集中模块化布线模式。依托万连模块化DP系列航插实现分区域、分工段集中对接，适配电缆对接、法兰固定、后螺母安装等多种安装方式。
万连DP安装方式：焊接（全系支持）；螺丝压接（DP13/17/21/29支持）。不同工段线束采用差异化配色区分，实现线路可视化分类管理。三、现场落地实操细节与标准化优化要点

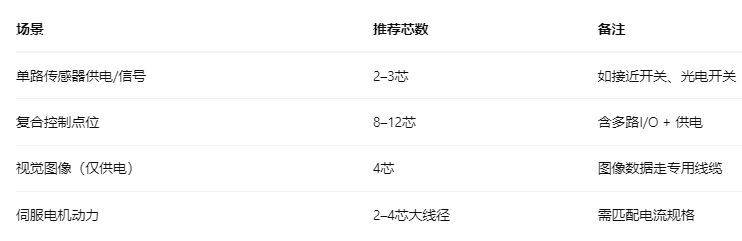

1. 芯数按需匹配2. 接地分层规范，杜绝干扰环路
严格区分设备保护接地与信号屏蔽接地：
- 设备PE保护接地：电阻≤4Ω（此为低压配电系统要求，非航插参数）
- 信号屏蔽接地：
- 低频模拟信号：单端接地
- 高频数据信号：双端接地
- 全程接入专用接地排，规避电位差引发的地环路干扰
3. 空间合理规划，预留升级余量
线束优先利用机架内侧、设备间隙隐蔽布线，减少外露磨损与外力碰撞风险。同时预留充足线槽与布线余量。万连DP系列各型号长度约30–70mm不等（不含尾部），DP11最为紧凑（适配电缆外径3–6.5mm），DP29较大（适配电缆外径9–16mm）。选型时需考虑安装空间限制。4. 全线标识管理，实现快速运维
采用线束、接头双重标识机制，清晰标注线路编号、信号属性、对接设备与工位信息，构建可视化布线体系。万连DP接口辨识度：DP系列采用标准圆形螺纹接口，不同芯数有不同键位/防呆设计，同一芯数不可混插，便于现场识别。四、智能产线升级下的航插布线发展方向
工业4.0与柔性智造升级背景下，产线数据交互量成倍增长、换产频次持续提升、设备智能化程度不断提高。万连科技DP系列标准化、模块化航插，可支撑产线快速换型、工位快速拆装，适配柔性生产需求。针对5G工业传输、边缘计算、大数据采集场景，需注意：
- DP系列的定位：主要用于电源供应、开关量/模拟量信号传输、低速通信（RS232/485等）
- 高速数据场景：应选用专用工业以太网连接器（如M12 X/D/A/B码、RJ45等）
- 定制化能力：万连可提供带屏蔽的DP线束总成，100MHz 频段屏蔽效能≥60dB，适用于中等速率信号传输的抗干扰需求
结合RFID溯源管理的智能化线束方案，搭配万连DP航插高可靠性、长寿命的产品特性，可实现线路全生命周期监测、追溯与运维管理。
