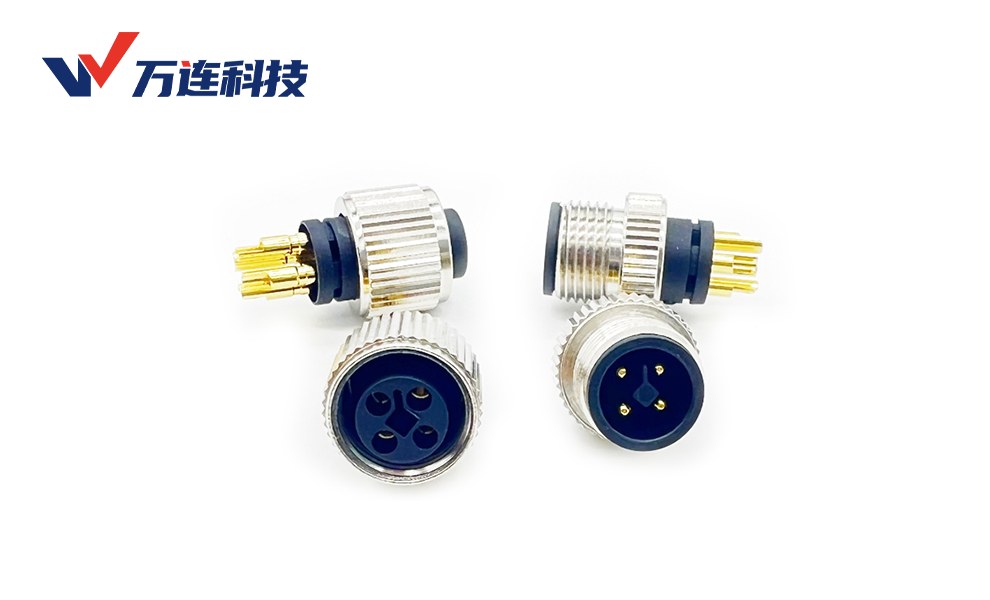

成型式M12连接器与PCB板的对接布线，是工业设备硬件设计的关键环节，布线的合理性直接影响信号传输稳定性、机械连接可靠性以及设备整体集成度。依托成型式M12的焊线式设计、ABD编码体系与多规格结构特性，遵循专业的布线原则并采用适配的布局方式，能有效规避信号干扰、接触不良等问题。万连科技从布线核心原则出发，结合产品特性给出针对性的推荐布局，打造成型式M12与PCB板对接的最佳布线方案。
一、成型式M12与PCB板对接的核心布线原则
成型式M12连接器与PCB板对接布线需兼顾信号完整性、机械适配性、工艺可实现性三大核心，结合其2~8芯、屏蔽/非屏蔽、不同锁紧件的产品特点，制定四大不可违背的布线原则，为后续布局设计奠定基础：
1. 阻抗匹配原则，保障信号传输质量
针对D编码高速款成型式M12（如M12XXX-08-068），PCB板上的布线阻抗需精准匹配连接器的100±5Ω差分阻抗，布线线宽、线间距严格按阻抗计算值设计，避免阻抗突变导致信号反射。同时，差分信号线采用等长、等距平行布线，长度误差控制在5mil以内，减少串扰，确保工业以太网高速信号的完整性。
2. 抗干扰隔离原则，规避电磁干扰
屏蔽款成型式M12的屏蔽管需与PCB板的接地层可靠连接，接地走线采用短而粗的设计，接地电阻≤4Ω，形成有效接地回路；电源走线与信号走线在PCB板上严格分离，间距不小于2mm，大功率电源走线远离弱信号走线，A编码款的电源+信号混合传输引脚，在PCB端做隔离铺铜，防止电源干扰信号。
3. 机械应力释放原则，保护连接部位
成型式M12为焊线式设计，线缆与连接器一体化注塑，与PCB板对接时，线缆引出部位需预留应力释放空间，避免线缆拉扯力传导至焊接点；PCB板上的连接器焊接焊盘需做加筋设计，增大焊盘与覆铜的接触面积，提升焊接机械强度，抵御振动带来的焊点开裂风险。
4. 芯线对应原则，匹配ABD编码定义
布线时严格遵循成型式M12的ABD编码引脚定义，不同编码的电源、信号引脚与PCB板上的对应接口一一匹配，如B编码适配Profibus总线、D编码适配工业以太网，严禁引脚错接；2~8芯的芯线布线按功能分组，同功能芯线集中布线，便于后期调试与故障排查。
二、成型式M12与PCB板对接的推荐布局方式
结合工业设备PCB板的常见设计类型（紧凑型、标准型、高抗干扰型），以及成型式M12的不同款型特性，针对性给出三种推荐布局方式，兼顾布线效率与性能表现，适配不同工业设备的设计需求：
1. 边缘立式布局，适配紧凑型PCB设计
适用于小型工业传感器、便携工控设备的紧凑型PCB板，选用网纹POM螺丝款（如M12XXX-07-070）成型式M12，将连接器垂直焊接在PCB板边缘，线缆从设备侧方引出。布局时连接器距离PCB板边缘预留3~5mm安装空间，焊盘外侧做弧形倒角，避免板材应力集中；芯线布线从焊盘直接向PCB板内部走线，缩短走线长度，减少信号损耗，适配设备小型化的集成设计需求。
2. 侧面卧式布局，适配标准型PCB设计
适用于工业控制器、自动化终端的标准型PCB板，选用直纹螺丝/螺母款（如M12XXX-07-068、M12XXX-08-067），将连接器卧式焊接在PCB板侧面，线缆与PCB板平行引出。布局时差分信号线采用蛇形走线做等长补偿，屏蔽管的接地焊盘与PCB板的主接地层通过过孔连接，过孔间距≤10mm；电源走线做铺铜处理，增大载流面积，同时在电源与地之间就近布置滤波电容，抑制电源噪声，适配设备的常规信号与电源传输需求。
3. 屏蔽隔离布局，适配高抗干扰型PCB设计
适用于强电磁干扰环境下的设备（如变频器、高压测控设备），选用带长屏蔽管的防振动款（如M12XXX-07-069），在PCB板上为连接器设计独立的屏蔽隔离区，隔离区通过金属屏蔽罩与其他电路区域分隔。布局时屏蔽管与屏蔽罩可靠连接，形成全封闭的电磁屏蔽空间；连接器的信号走线从屏蔽区内部通过穿芯电容引出，电源走线加装磁珠，进一步抑制电磁干扰，适配高抗干扰场景的严苛需求。
4. 通用布局优化要点
无论采用哪种布局方式，成型式M12与PCB板对接的布线均需注意：焊接焊盘采用热风焊盘设计，避免焊接时出现虚焊、焊锡拉尖；PCB板上的连接器安装位置远离发热元件（如功率管、变压器），间距不小于10mm，防止高温影响连接器的注塑材质与密封性能；多芯数连接器的芯线布线按功能分层，在多层PCB板上实现电源、信号、接地的分层布线，提升布线的整洁度与抗干扰能力。
成型式M12与PCB板对接的布线策略，核心是产品特性与PCB设计需求的深度契合，遵循阻抗匹配、抗干扰隔离等核心原则，结合设备类型选择适配的布局方式，能从根本上保障连接的机械可靠性与信号传输的稳定性。在工业设备向小型化、高速化、高抗干扰化发展的当下，科学的布线设计不仅能发挥成型式M12连接器的性能优势，更能提升设备整体的稳定性与使用寿命，为工业设备的可靠运行筑牢硬件连接基础。
