接收卡到灯珠驱动IC之间的模组内部排线，是LED显示系统信号传输的“最后一厘米”，也是故障排查的深水区。IDC灰排线、LVDS屏线与FPC软排线分别在不同场景下承担并行RGB信号与时钟信号的传输任务，对时序同步具有极为严格的要求。万连科技系统分析三类连接方案的特性差异与适用边界，深入剖析绝缘层刺破不彻底、接触压力衰减及装配不当等核心失效模式，提出面向模组内部互连的规范化选型与装配工艺指南。
LED显示屏模组内部，接收卡输出的多路并行RGB信号与时钟信号需通过排线连接至灯板的驱动IC。这一“最后一厘米”的连接系统若出现接触不良，将直接导致灯板扫描时序错误——表现为固定行/列不亮、整块色斑或竖条花屏。由于单个箱体内模组数量众多、排线密集，现场排查困难且更换耗时。据工程统计，显示屏画面异常故障中约90%可追溯至模组内部排线连接环节。万连科技将模组内部互连的三种主流方案进行系统对比，并提供故障分析方法与选型建议。
- 1. 三类连接方案的特性对比
IDC灰排线采用绝缘位移连接技术，依靠端子锋利刃口直接刺穿导线绝缘层，一次完成绝缘剥离与电气连接。其优势在于工艺效率高、成本低，适用于中低密度并行信号传输。缺点是连接后不可随意拆卸，且端子与导线的匹配精度要求较高。LVDS屏线采用低压差分信号传输，通过一对差分线传输一路信号，抗共模干扰能力强，适用于模组间较长距离信号传输。其接口通常采用标准间距连接器，便于插拔与维护。FPC软排线以柔性印制电路为载体，具有极薄的外形尺寸和出色的弯折性能，适合空间紧凑的模组内部连接。但其金手指接口对氧化与插拔磨损敏感，弯折疲劳寿命是其核心性能指标。
- 2. IDC刺破式连接的失效机理

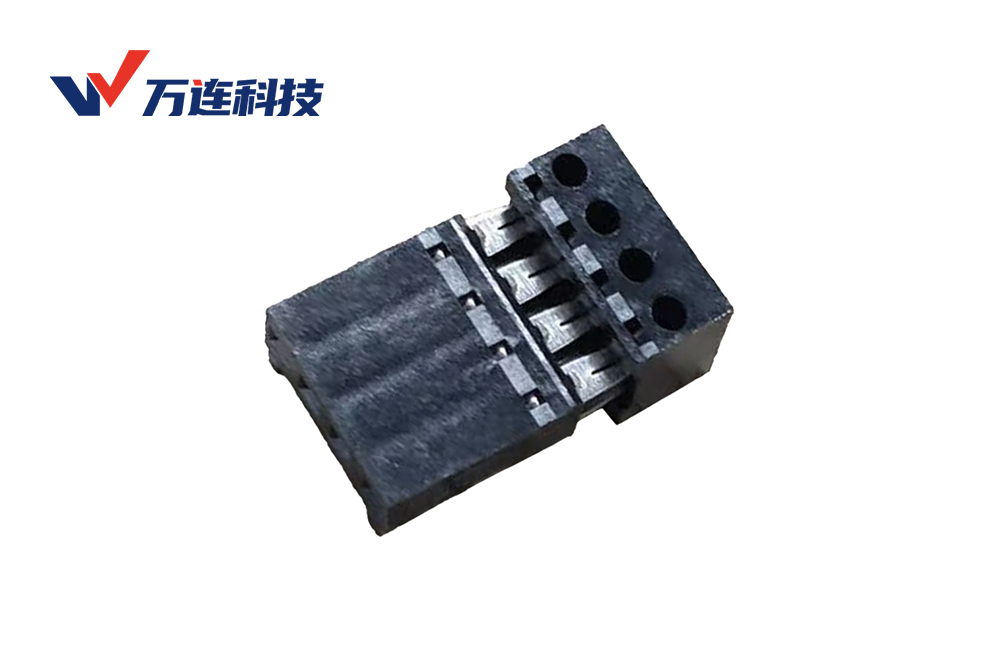

IDC刺破式连接技术的可靠性取决于多个精密配合要素。端子槽口宽度设计需略小于导线铜丝直径，压入时导体被挤压变形，形成气密接触。若槽口过宽，接触压力不足，长期应力松弛后接触电阻升高；若槽口过窄，导体过度变形甚至部分断裂，不仅增大接触电阻还降低机械强度。刺破完整性是另一关键：端子刃口必须彻底切开绝缘层，若绝缘材料残留在接触界面，将导致高阻或间歇性开路，该类隐性缺陷在出厂静态检测中往往难以筛除，在现场振动与温变条件下才逐渐暴露。此外，端子弹性臂在持续应力下发生的蠕变松弛，使接触压力随时间衰减，高温环境（85°C）下1000小时后正向力可衰减15%~25%。
- 3. LVDS与FPC的典型故障模式

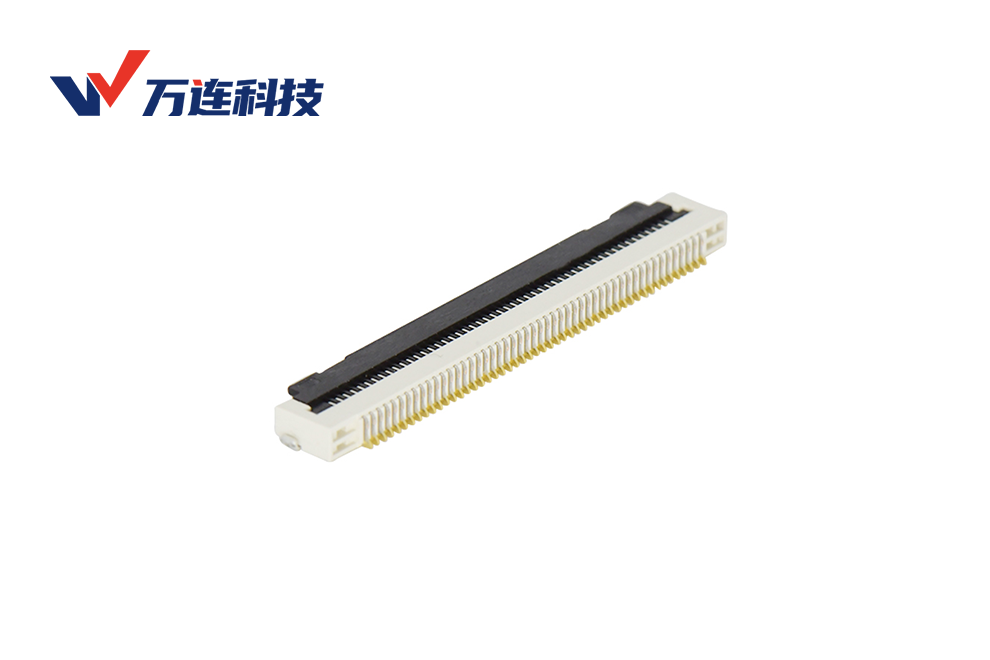

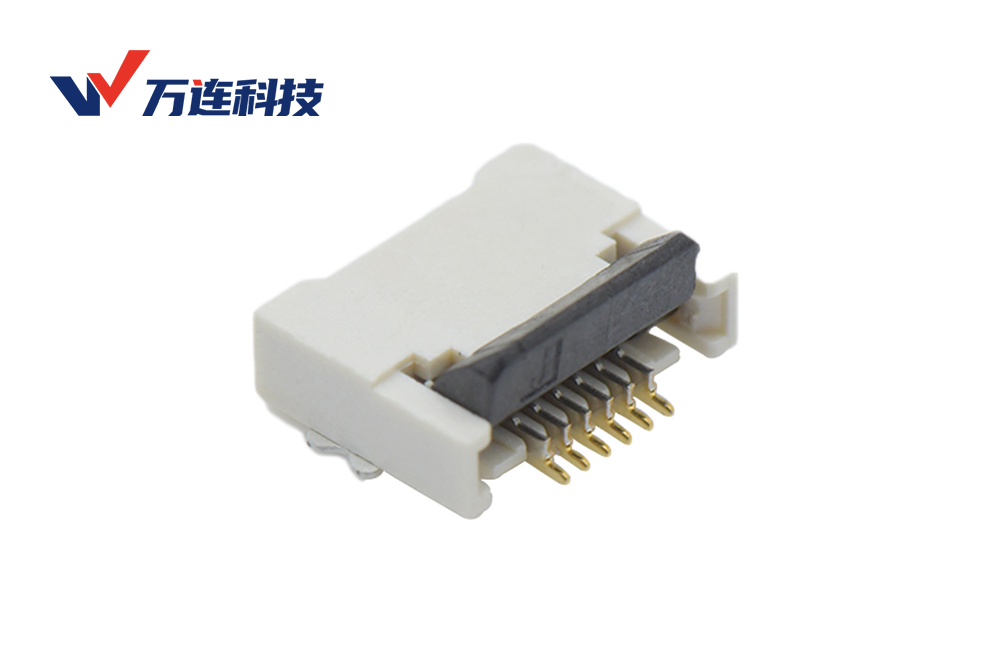

LVDS屏线连接器的主要失效模式为插合端子的微动腐蚀。振动或热循环引发接触界面的微米级往复滑动，锡镀层氧化碎屑在接触斑点周围堆积，接触电阻逐渐升高，导致差分信号幅度衰减与抖动增大。使用镀金端子可从根本上抑制微动腐蚀。FPC软排线则面临两大失效挑战：一是弯折疲劳——FPC铜箔在重复弯折处产生微裂纹并逐步扩展，最终断裂表现为断路或阻抗突变；二是金手指氧化——插接端金手指在反复插拔中镀层磨损，暴露的铜面氧化导致接触电阻升高。弯折区增设补强板以分散应力、金手指镀金厚度≥0.3 μm是工程实践中行之有效的对策。
- 4. 装配工艺的规范化要点
现场装配是排线连接系统失效的易发环节，规范化操作可大幅降低故障率。IDC压接需使用专用压接工具，确保一次压接到位；半压接状态（绝缘层未完全刺穿）是隐性故障的主要源头。LVDS/FPC插接需平行推入，斜插可能造成端子弯曲或接触偏位；插接到位应有清晰的手感或声响反馈。线缆应力消除尤为关键：排线在模组内部走线需留出适当松弛长度并加以固定，避免插接点承受持续的拉拽应力。此外，防呆设计应在连接器选型阶段即予以确认，从物理层面杜绝反向插接的可能。
模组内部排线连接是LED显示系统的“毛细血管”，其可靠性直接影响最终图像质量的呈现。万连科技从精密IDC工艺控制、抗氧化镀层方案到规范化装配指导，为模组内部信号传输提供从选型到装调的全流程连接方案支撑。
