设备上传感器采用 M12 接口，控制柜交换机只有 RJ45 口；PLC 串口为 DB9，现场设备却配置 M12 连接器；传感器信号需要通过 M12 转端子排接线接入 PLC。这种两端接口类型不一致的场景，在工业自动化现场十分常见。
标准成品线束两端连接器型号一致，遇到接口异构场景无法直接使用。M12 转接线束就是用于解决这类问题，单根线缆两端装配不同类型连接器，完成不同接口标准设备之间的信号互通。本文梳理工业现场最常用的三类 M12 转接工程方案。
一、M12 转接线束的应用动因：现场接口不匹配的三类场景
现场设备与控制柜接口体系存在差异。现场传感器、执行器大量使用 M12 圆形连接器，依靠螺纹锁紧结构实现抗振与 IP67 防护；控制柜内部交换机、PLC、工控机普遍采用 RJ45、DB9、端子排等接口。两套接口体系之间，需要转接线束作为信号桥接载体。
新旧产线改造存在接口代差。存量产线 PLC 编程口多为 DB9 串口，新增智能传感器配备 M12 通信接口，新旧设备数据互通，需要 M12 转 D-sub 转接线束。这类新旧设备混搭改造，在产线升级项目中占比较高。
标准化产品 SKU 覆盖范围有限。常规 M12 成品线束均为 M12-M12 同端结构，标准网线为 RJ45-RJ45。项目需要 M12 转 RJ45 这类异端线束时，标准化现货无法满足，需要定制加工。
转接线束本质属于多连接器组合线束，单根线缆两端采用不同连接器。这是标准件供应链覆盖不到的场景，也是万连科技非标线束定制的核心方向。
二、M12 转 RJ45：工业以太网布线主流桥接方案

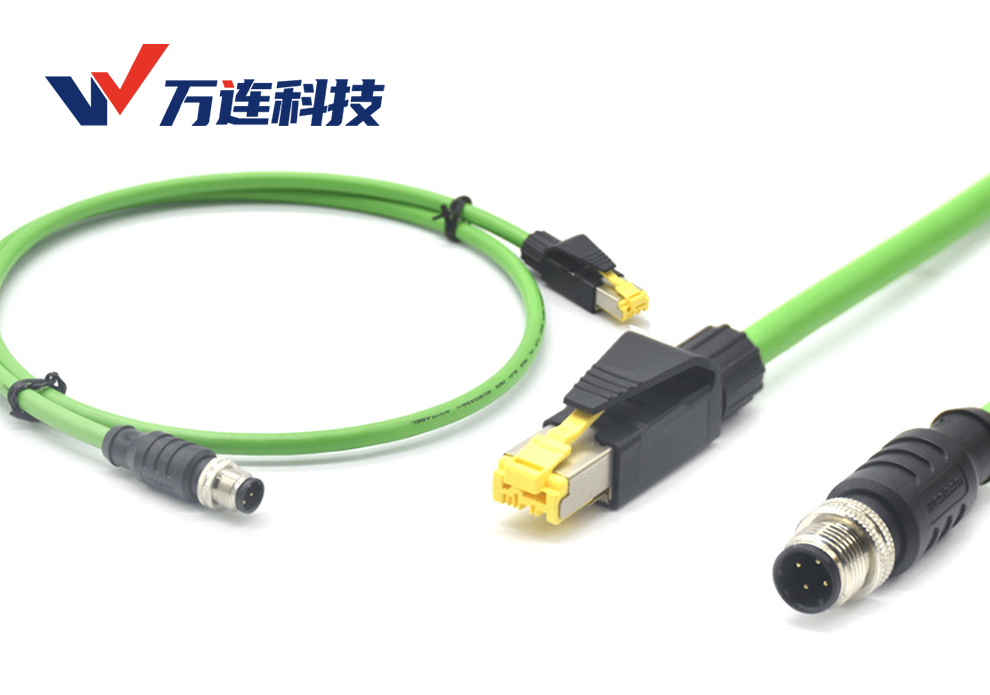

M12 转 RJ45 线束是工业以太网异构布线场景使用最多的转接方案。典型应用场景：现场伺服驱动器、远程 I/O 模块、工业相机采用 M12 X 码连接器，具备 IP67 防护与螺纹锁紧特性；控制柜内部交换机使用 RJ45 接口。M12-RJ45 转接线束，将现场设备的工业防护接口与控制柜以太网接口连通。
选型要点：
M12 编码选型：百兆工业以太网（Profinet、EtherCAT 百兆）选用 D 码 4 芯；千兆及以上工业以太网选用 X 码 8 芯。编码选型错误会造成物理层不兼容，无法达到目标通信速率。
RJ45 选型：控制柜内部使用塑壳 RJ45；连接器外露柜外或存在 EMI 干扰要求时，选用带锁扣的金属屏蔽壳 RJ45。
线材选型：固定敷设场景选用 Cat5e/Cat6 屏蔽线缆；拖链动态走线场景选用 PUR 高柔线缆。
屏蔽连续性：M12 金属外壳与金属壳 RJ45 之间屏蔽层保持连续贯通，一旦屏蔽层断开，高频段阻抗出现突变，EMI 抗干扰能力明显下降。

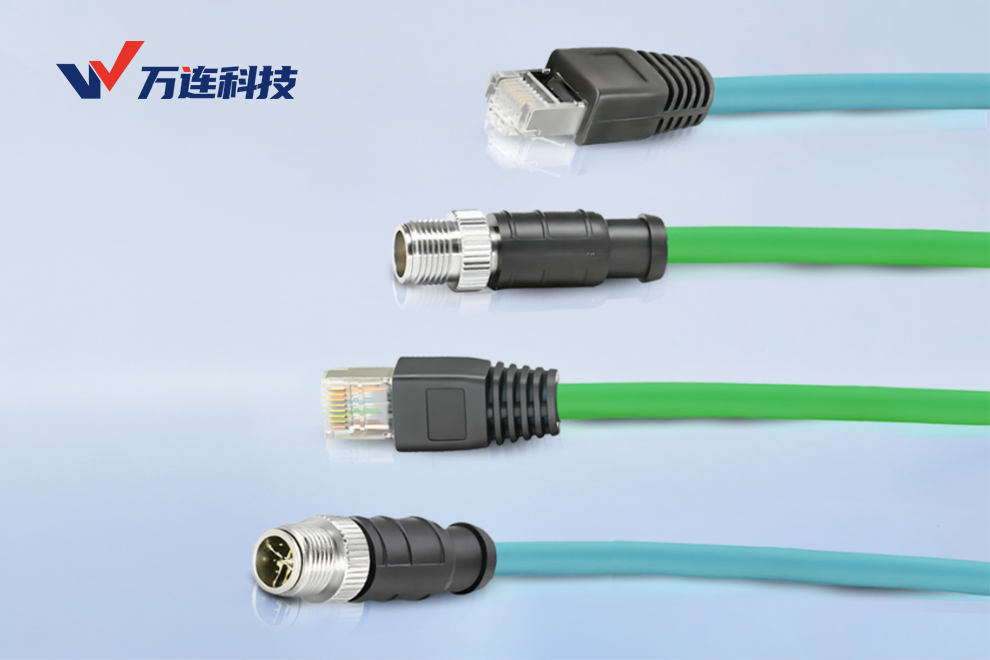

万连科技可提供 M12 D 码、X 码转 RJ45 工业以太网线束，覆盖 Cat5e/Cat6/Cat6A 规格。金属壳 RJ45 配备锁扣屏蔽结构，M12 成型端满足 IP67 防水。标准长度可现货供应，非标准长度支持 打样。
三、M12 转 D-sub：PLC 串口通信的现场转接方案
大量老产线改造项目中，PLC 编程口或通信口采用 DB9 串口（RS232/RS485），新增智能传感器、远程 I/O 模块配置 M12 通信接口，可采用 M12 转 D-sub 线束完成信号桥接。
典型应用：
M12 A 码 4 芯或 5 芯转接 DB9 公头 / 母头，可用于现场设备与 PLC 串口的互联互通，其中 RS485 信号转接是工业改造中最常用的场景。
需要注意：M12-A、DB9 仅为物理连接器，本身不绑定通信协议，同一接口组合也可适配 RS232、RS422、模拟量、开关量等多种信号，最终通信有效性由两端设备电气规格与引脚映射决定。引脚映射是核心，M12 线缆芯线与 DB9 针脚对应关系需要提前确认，不同品牌 PLC 引脚定义存在差异，针脚映射错误会直接导致通信失败。
万连科技 D-sub 连接器覆盖 DB9/DB15/DB25 全系列，公头、母头、直头、弯头、塑壳与金属壳可选。DB9 包含 WLDBF0-0911AD026 等型号，支持按客户定义定制线序与引脚映射。M12 转 D-sub 线束可按客户引脚表、图纸或样品加工。
四、M12 转端子线束：传感器信号接入控制柜端子排
传感器本体装配 M12 连接器，信号需要接入控制柜内部端子排，端子排仅支持螺丝压紧或插拔式冷压端子，无 M12 接口。M12 转端子线束一端 M12 对接传感器，另一端剥线压接冷压端子，直接接入端子排。
该类线束结构看似简单，工程落地有多项关键要求：
末端加工：剥线长度匹配端子排规格；端子选型匹配安装形式，螺丝端子排选用叉型端子，螺栓固定选用圆形端子，对接场景选用管型端子。
线芯标识：M12 4 芯线缆分别承载 24V、0V、信号、PE 等信号，线缆末端需要增加线号管或热缩管标识，防止端子排接线出错。
防水处理：M12 成型端维持 IP67 防护，剥线端子端属于裸露端；潮湿环境下需要使用热缩管对端子根部做密封防护。
屏蔽处理：屏蔽线缆需要区分信号类型处理接地。模拟传感器信号，屏蔽层一般在控制柜端子排单点接地，传感器侧屏蔽悬空；高速差分总线，屏蔽层保持 360° 连续，等电位环境下两端接地，屏蔽层不可与信号线短接。
五、多连接器组合线束：异端接口定制能力
上面三类 M12 转接方案，都属于多连接器组合线束，即单根线缆两端装配不同连接器。万连科技多连接器组合线束可实现以下定制形态： 两端异类型连接器：M12 转 RJ45、M12 转 D-sub、M12 转端子、RJ45 转端子等任意组合。 多分支线束：单路 M12 输入，
分出多路分支线缆对接不同端子排或设备，支持一分二、一分三、一分四结构。 混合信号线束：单根线缆内部同时集成电源线、信号线、通信线，各回路独立布线。 面板转接方案：设备面板安装 M12 面板式连接器，柜体内部转接至端子排或 D-sub 接口，外部依靠 M12 实现防水快速接入，柜内保持端子排规整布线。
这类多连接器组合线束不属于标准化品类。电商平台仅有少量固定规格转接成品，线材、长度、引脚定义选择有限，难以适配项目特殊引脚、特殊工况的定制需求。万连 FAE 工程师可根据设备接口需求完成转接方案设计，快速评估方案，最快48 小时可提供样品，支持小批量试样。
六、转接线束定制核心要点：信号完整性、屏蔽连续性、防水一致性
M12 转接线束不是简单将两种连接器与线缆压接在一起，三项指标决定线束可靠性。
信号完整性：线束两端连接器引脚映射必须准确。M12 D 码连接器的机械结构、防呆编码与触点排布遵循 IEC 61076-2-101 规范，但该标准不定义跨接口引脚映射。工业以太网场景下，M12 差分信号转 RJ45 的针脚对应关系，普遍遵循 TIA/EIA-568B MDI 布线惯例；受厂商自定义设计影响，部分设备线序存在差异，项目应用前必须核对引脚定义。万连 FAE 工程师协助完成引脚映射确认，单针定义错误即可造成通信中断。
屏蔽连续性：M12 金属外壳与金属 RJ45 之间屏蔽层保持连续贯通。低端产品会在连接器尾部断开屏蔽层，引发 EMI 干扰问题。万连转接线束在连接器装配阶段实现屏蔽层 360° 环接接地。
防水一致性：M12 端 IP67 防护，连接器尾部线缆过渡位置是进水高风险点。万连成型式转接线束在连接器尾部整体注胶灌封，保证接口防水等级稳定。
