工控机串口通信、PLC 编程调试、伺服参数读写、老旧设备改造场景中，D-sub 连接器是长期稳定应用的经典接口。即便工业以太网全面普及，基于串口的 D-sub 线束，仍是工业存量设备调试、数据传输、设备对接的核心配套线材。现场通讯异常很多时候来源于选型失误：针脚排布混淆、锁止结构匹配不当、设备侧串口引脚定义混用。本文从型号区分、接口结构选型、串口电气标准差异、线序类型、定制要点，系统梳理 D-sub 线束工程选型逻辑。
D-sub 连接器型号体系：DB9/DB15/DB25 场景区分
D-sub 是 D 型亚微型连接器的通用统称，行业以 “DB + 针脚数” 划分型号，不同针脚规格对应固定的工业应用场景，适配设备接口功能差异。

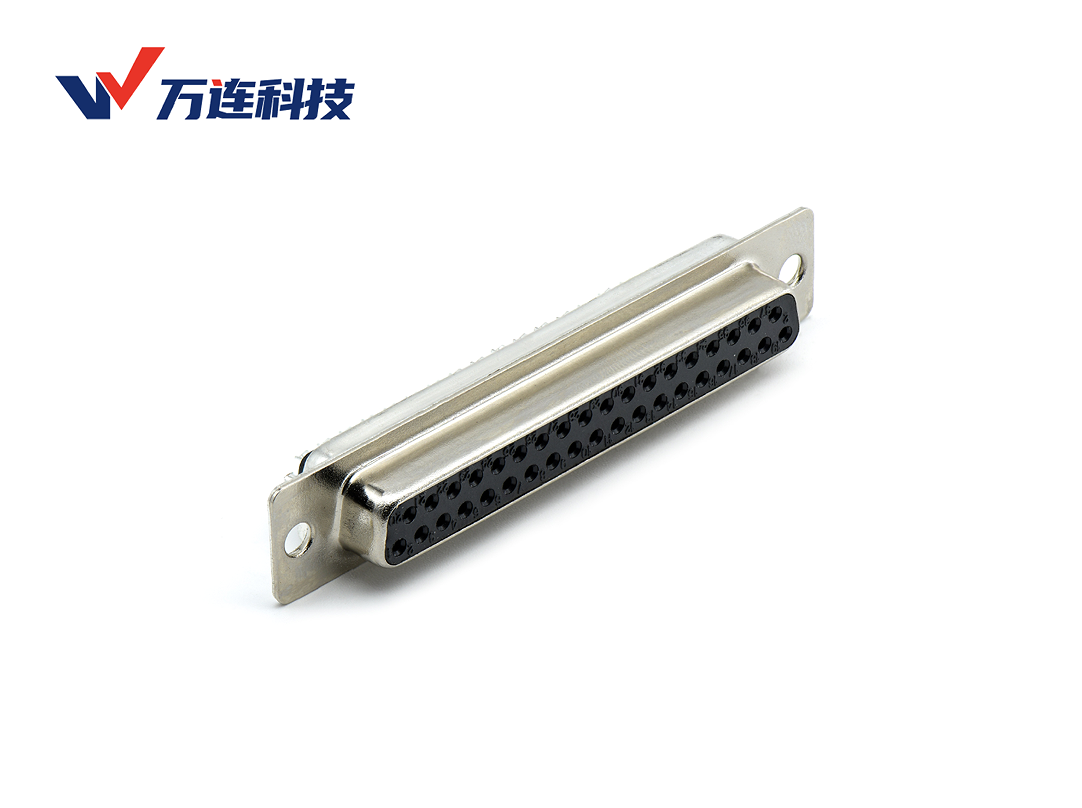

万连科技 D-sub 连接器完整覆盖 DB9、DB15、DB25 全系列规格，包含公头 / 母头、直头 / 弯头、塑壳 / 金属壳多种结构，适配标准量产及非标定制场景。产品单针额定电流 3A、额定电压 250V；工作温度 - 55℃～+85℃，存储温度 - 55℃～+105℃，采用 UL94V-0 级 PBT 阻燃材质，满足工业长期连续运行要求。
| 型号 | 针脚数 | 典型应用场景 | 对应产品型号 |
|---|---|---|---|
| DB9 | 9Pin（双排标准） | 工控串口信号传输、PLC 编程口、伺服调试口、设备信号对接 | WLDBF0-0911AD026（母头 DIP）、WLDBM0-0941AA016（公头焊线式） |
| DB15 | 15Pin（双排标准） | 工控拓展 I/O、老式设备数据传输、传统显示设备对接 | WLDBM0-1541AA018（公头焊线式） |
| DB25 | 25Pin（双排标准） | 老式工控并行接口、多通道信号集成传输、传统设备配套 | WLDBF0-2511AC030（母头）、WLDBM0-2541AA020（公头） |
接口结构选型：端口类型与出线角度
D-sub 线束端口选型不能只看配对针孔，需要结合整机装配公差、面板开孔形式、锁止结构综合评估。设备面板固定连接器与线束端连接器配对时，需要确认锁片装配空间，避免锁紧后线缆应力持续作用在焊杯位置，长期振动工况引发接点疲劳失效。
直头与弯头选型，核心考量线缆弯曲半径与振动应力。直头连接器线缆沿轴向出线，线缆弯曲应力远离连接器焊杯；90° 弯头侧向出线，适合背板贴壁、接口密集机柜，但必须校核线缆最小弯曲半径，高振动工况下弯头根部更容易出现芯线断裂。
工程注意：市场存在双排标准 D-sub 与高密度三排 D-sub 两类结构，二者外形接近但针脚排布不兼容。选型除确认针脚总数，必须核对针脚排布规格，防止装配干涉。
串口电气标准差异：DB9 作为物理载体适配 RS232、RS485 信号
DB9 仅为物理互连载体，本身不绑定任何串口电气标准。同一套 DB9 连接器硬件，可通过不同内部接线，承载 RS232、RS485、RS422 信号。两类标准电气架构差异显著，是工控现场串口调试最常见故障点。
RS232 在 DTE 设备上存在广泛沿用的 DB9 引脚定义；而 EIA-485 标准仅规定电气层指标，不存在统一 DB9 引脚分配，各工控厂商自定义引脚方案，线束加工前必须核对设备手册引脚表，不可直接套用通用引脚模板。万连可基于 D-sub 连接器，按客户设备引脚定义定制线束，适配 RS232/RS485 信号传输。
| 对比项 | RS232 | RS485 |
|---|---|---|
| 传输模式 | 全双工同步收发 | 半双工分时收发 |
| 核心信号线 | TXD、RXD、GND（3 线基础） | A 差分 +、B 差分 -、GND（差分传输） |
| 常规 DB9 引脚 | Pin2=RXD、Pin3=TXD、Pin5=GND（DTE 设备通用参考） | 无统一标准，常见厂商方案：Pin1=A、Pin2=B、Pin5=GND（需核对设备手册） |
| 最大传输距离 | ≤15 米，短距离调试专用 | ≤1200 米，长距离设备通讯 |
| 信号类型 | 单端信号传输，抗干扰弱 | 差分信号传输，工业抗干扰能力强 |
| 屏蔽要求 | 建议屏蔽，低干扰场景可非屏蔽 | 必须屏蔽，优先双绞 + 整体屏蔽结构 |
直通线 / 交叉线 / 零调制解调器线场景区分
DB9 线束内部线序分为直通、交叉、零调制解调器（Null Modem）三种结构，选型取决于两端设备 DTE/DCE 属性。
直通线：针脚一一对应连接，用于 DTE 与 DCE 设备互联，例如工控机（DTE）连接 PLC（DCE）编程口，是工业项目最常用线型。
交叉线：仅收发引脚交叉对接，用于同类型 DTE 设备直连，目前在新建工控项目使用较少。
Null Modem 线：在收发引脚交叉基础上，完成 RTS/CTS、DTR/DSR 握手信号环回，实现两台 DTE 设备直接通讯，多用于老式工控点对点串口通信，需依据设备握手逻辑定制线序。
设备接口定义复杂时，可提供两端设备型号，由 FAE 工程师完成线序评估，规避通讯链路问题。
金属壳屏蔽选型：工业 EMI 干扰防护关键
工业现场变频器、伺服驱动器会产生高频电磁噪声，塑壳 D-sub 连接器无屏蔽结构，高频干扰环境下容易出现通讯丢包、瞬态断连。金属壳体 D-sub 线束可构建完整屏蔽回路。
金属合金壳体实现 360° 包围屏蔽，线缆采用铝箔 + 编织双层屏蔽结构，生产阶段保证屏蔽层与连接器壳体可靠焊接导通；壳体自带接地弹片，装配后与设备面板建立低阻抗接地通路，抑制共模 EMI 干扰。单点 / 多点接地方案需要结合现场等电位环境设计，接地方式不当反而会引入地环路干扰。
万连 D-sub 线束出厂可执行 100% 逐 Pin 导通、耐压、绝缘电阻测试，可按需出具检测报告，满足设备整机验收规范。
D-sub 线束非标定制与转接方案
标准成品 D-sub 线束仅覆盖常规固定线长、标准线序场景。设备改造、异构接口对接、特殊工况需要定制线束：
1、自定义引脚映射：针对设备非标引脚定义，定制直通、交叉、特殊线序，适配不同品牌设备串口信号；
2、多接口转接线束：支持 DB9 转 M12、DB9 转端子排、DB9 转 RJ45 等异端转接，解决新旧设备接口不匹配问题；
3、抗干扰升级方案：长距离 RS485 通讯可加装磁环滤波结构，抑制共模干扰，保障传输稳定；
4、面板式转接方案：面板安装 D-sub 连接器，实现外部快速插接、内部规整端子布线，适配设备整机集成；
5、非标规格定制：支持特殊线长、线径、耐温、阻燃线材升级，适配高温、潮湿、高干扰特殊工况。
万连科技支持 D-sub 线束全品类定制，可接受图纸定制、样品测绘定制，支持小批量试样。依托完整生产与检测体系，实现全流程品质追溯，适配工业设备量产、改造、调试全场景需求。
